Beschlagseinstellungen
Türen

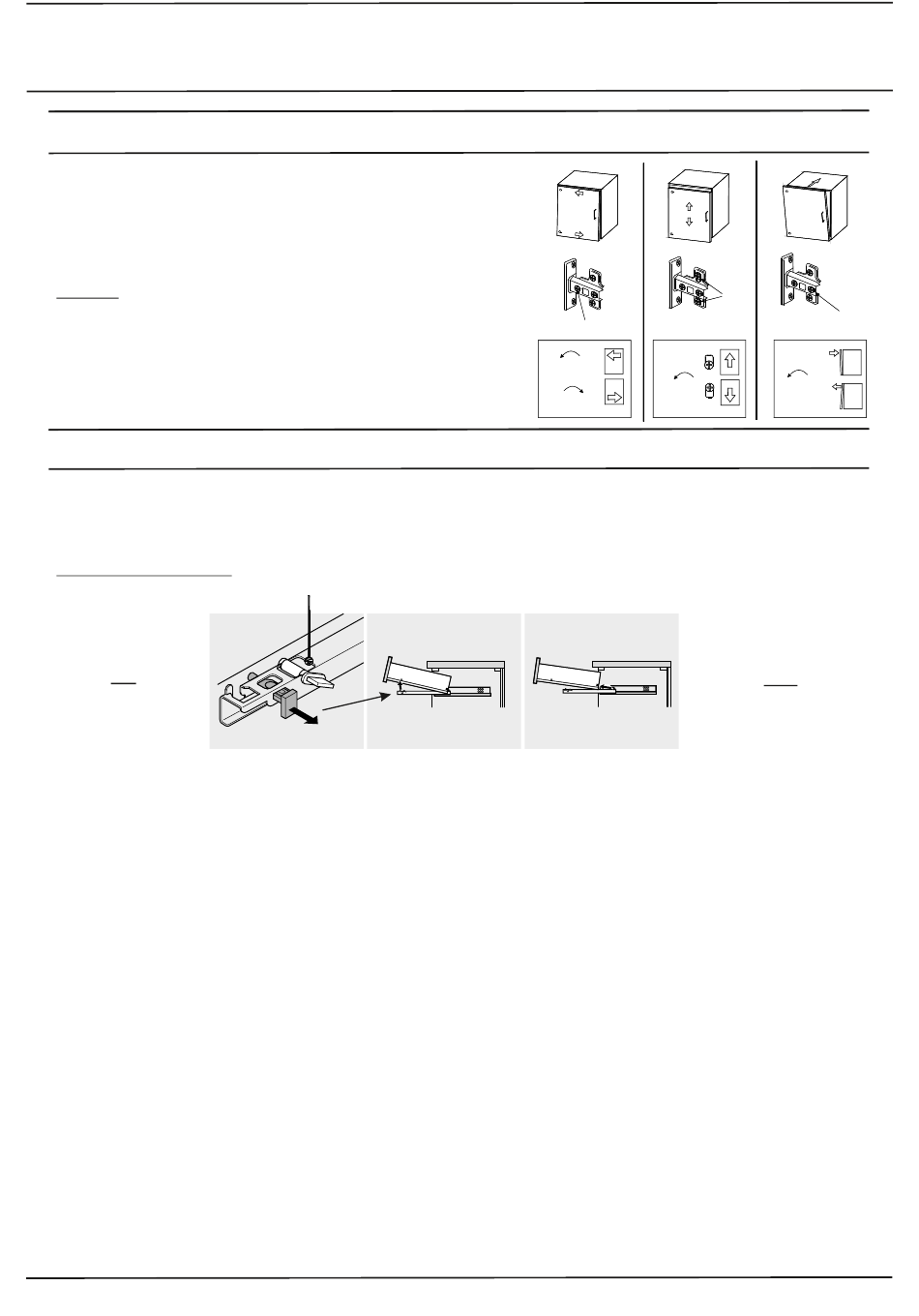

Türen einstellen
Bevor Sie die Türen nachstellen, prüfen Sie, ob der Korpus
richtig ausgerichtet ist.
Hinweis:
Falls ein Tip-On Beschlag verwendet wird, ist dieser vor
dem Ausrichten einzusetzen.
Ist ein Nachstellen notwendig,
können Sie die Türen wie in Abb.1 einstellen.

Schubkasten ausbauen

Wie die Schubkästen zu entnehmen sind, ist in der unteren Abbildung beschrieben.
Nach dem endgültigem Einbau des Schubkastens bitte die Höheneinstellung und Nivellierung nicht
vergessen.
Ausbau - Schubkasten
1.
Schieber Entriegeln
Entsichern
Excenter zur Höheneinstellung
Aushängen
61
A
À
=
A
=
C
=
A
Schubkasten anheben
und herausziehen
C
B
=
B
2.
