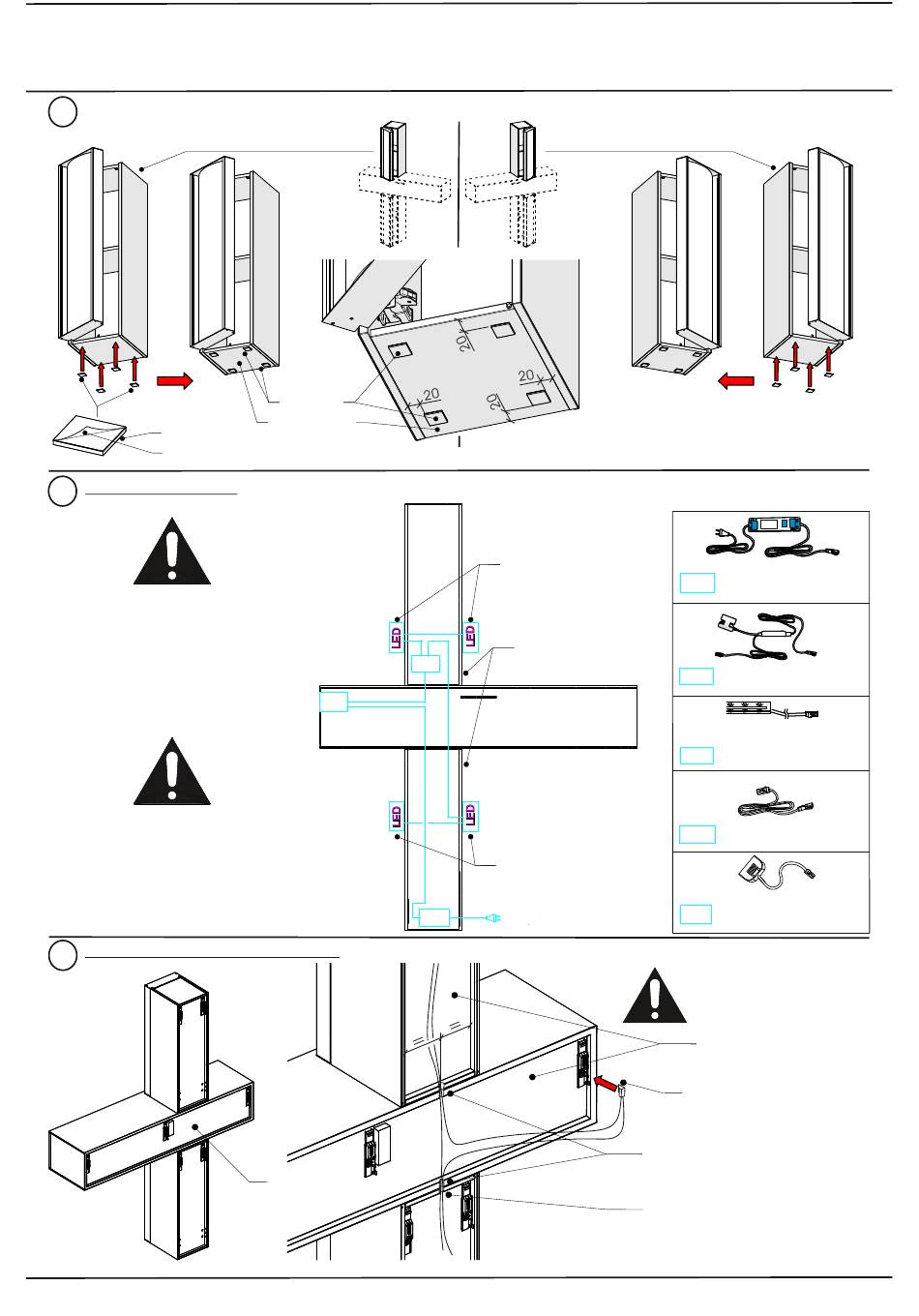

Hartmann RUNA Montageanweisung Seite 38

Korpus - Montage
Aufkleben der Filzgleiter auf Unterboden des oberen Elements
4.
Filzgleiter
Schutzfolie vom Klebeband des Filzgleiters abziehen und auf Unterboden kleben.
Nur bei Beleuchtung (optionales Zubehör): Verkabelungsschema
5.
Beachten Sie, dass die angeschlossene
Wattage der Lampen nicht die
Gesamtleistung des Vorschaltgeräts
übersteigt!
Alle Elektroarbeiten dürfen nur von
qualifizierten Personen ausgeführt
werden. (Beachten Sie die
landesspezifischen Vorschriften)
Weitere Informationen zu der
Montage von Beleuchtung, Trafo
und Touchschalter finden Sie in
dieser Gesamtmontageanleitung
unter Beleuchtungen auf Seite 5.
Nur bei Rinden - Tür - Beleuchtung (optionales Zubehör): Kabelführung Türen - Beleuchtung
6.
Filzgleiter
Unterboden
6-F 6-F
TSR TSR
TFO TFO
Türbeleuchtung
(optionales Zubehör /
Werkseitig vormontiert)
Position
Rindenkorpen
entsprechend
Aufbauplan!
Türbeleuchtung
(optionales Zubehör /
Werkseitig vormontiert)
230Volt 230Volt
37
Trafo mit Zuleitung Trafo mit Zuleitung
TFO TFO TFO TFO
Touchschalter Touchschalter
TSR TSR TSR TSR
LED LED LED-Stripe / Spot
Verlängerungskabel
VLG VLG
6-Fach Stecker
6-F 6-F
Zuleitungen dürfen nicht
eingequetscht werden!
- Kurzschlussgefahr! -
Rückseite Korpus
ggf. Montage Touch- /
Berührungsschalter
kleine Kerben zur Verlegung der
Beleuchtungsleitungen in
Ober- bzw. Unterböden schneiden.
Beleuchtungsleitungen durch
Kerben nach unten verlegen
