Sockel / Kufen - Hartmann RUNA Montageanweisung

Sockel / Kufen

B 12 H 13 T 41
1045
1. Entfernen Sie die Verpackung
sowie die Fronten des Möbels.
Legen Sie das Element mit
der Oberseite nach unten
auf einer planen, sauberen
und weichen Unterlage.

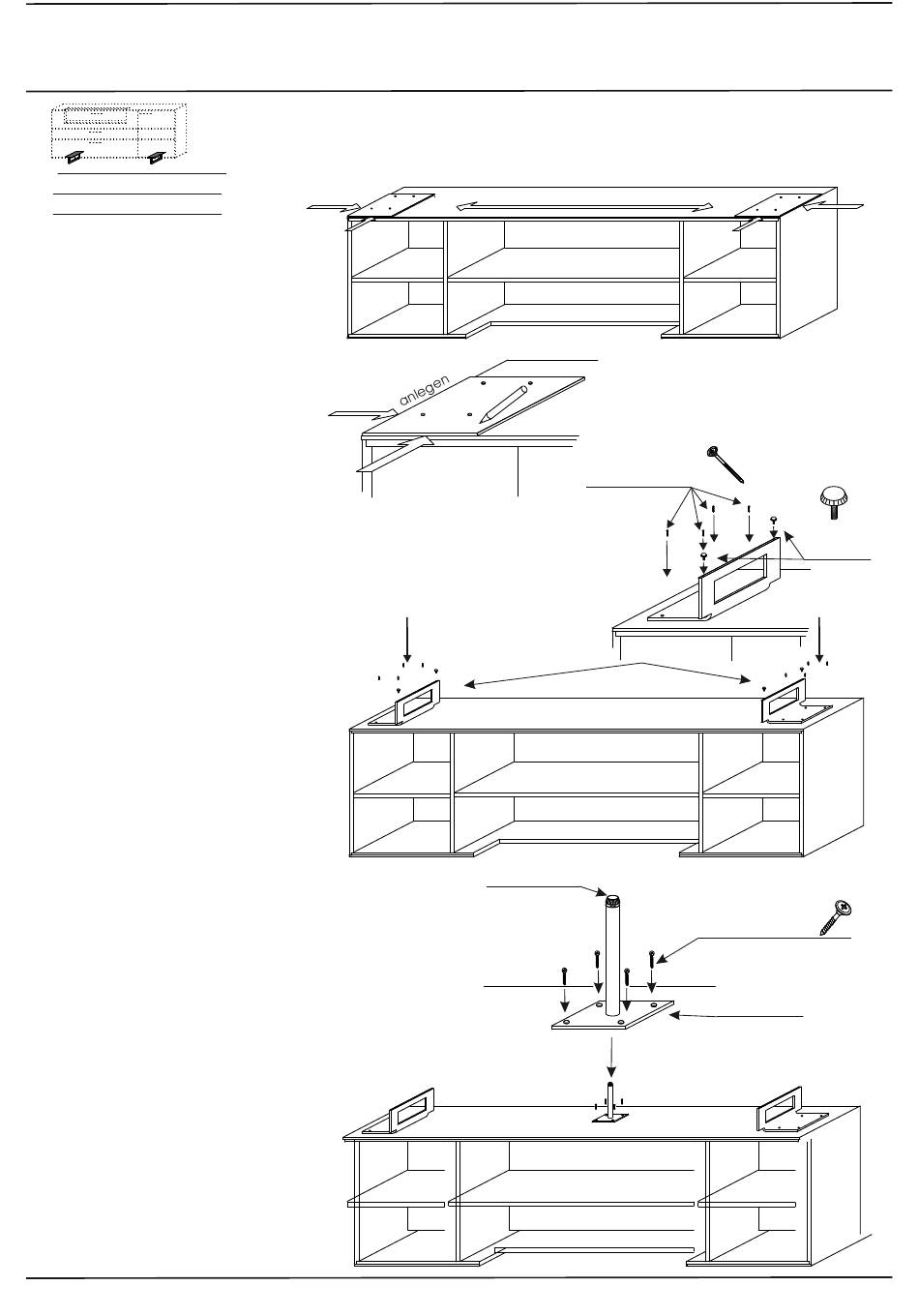

2. Zeichnen Sie die Position der
Kufen an. Hierzu verwenden
Sie die mitgelieferte Schab-
lone und halten diese an der
vorderen und seitlichen Kante
des Unterbodens bündig an.
(Abb. 1)
3. Verschrauben Sie die Kufen
mit je4 Stück Ø4x25mm
RW-Schrauben. Drehen Sie
anschließend die Sockel-
schrauben in die hierfür
vorgesehenen Gewinde-
bohrungen der Kufen.
(Abb. 2)
4. Bei einigen breiten Elementen
ist es notwendig, den Korpus
mittig zu unterstützen.
Hierzu ist in diesem Kufen-
element eine Korpusstütze
mit Grundplatte enthalten.
Verschrauben Sie die Grund-
platte mit 4 Stück Ø4x20mm
RW-Schrauben. (Abb. 3)
5. Drehen Sie das Möbel und
richten es durch drehen der
Stellschrauben wagerecht
aus.
6. Setzen Sie die Front wieder
ein.
Schablone
Schablone
(Abb. 1)
anlegen
Vorderkante
(Abb. 2)
Stellschraube
(Abb. 3)
58
Unterseite - Unterboden
RW - Schraube
4 x 25mm
Schablone
Sockel-
schraube
Ø4 x 20mm
RW - Schraube
Korpusstütze
