5. ROUTEN

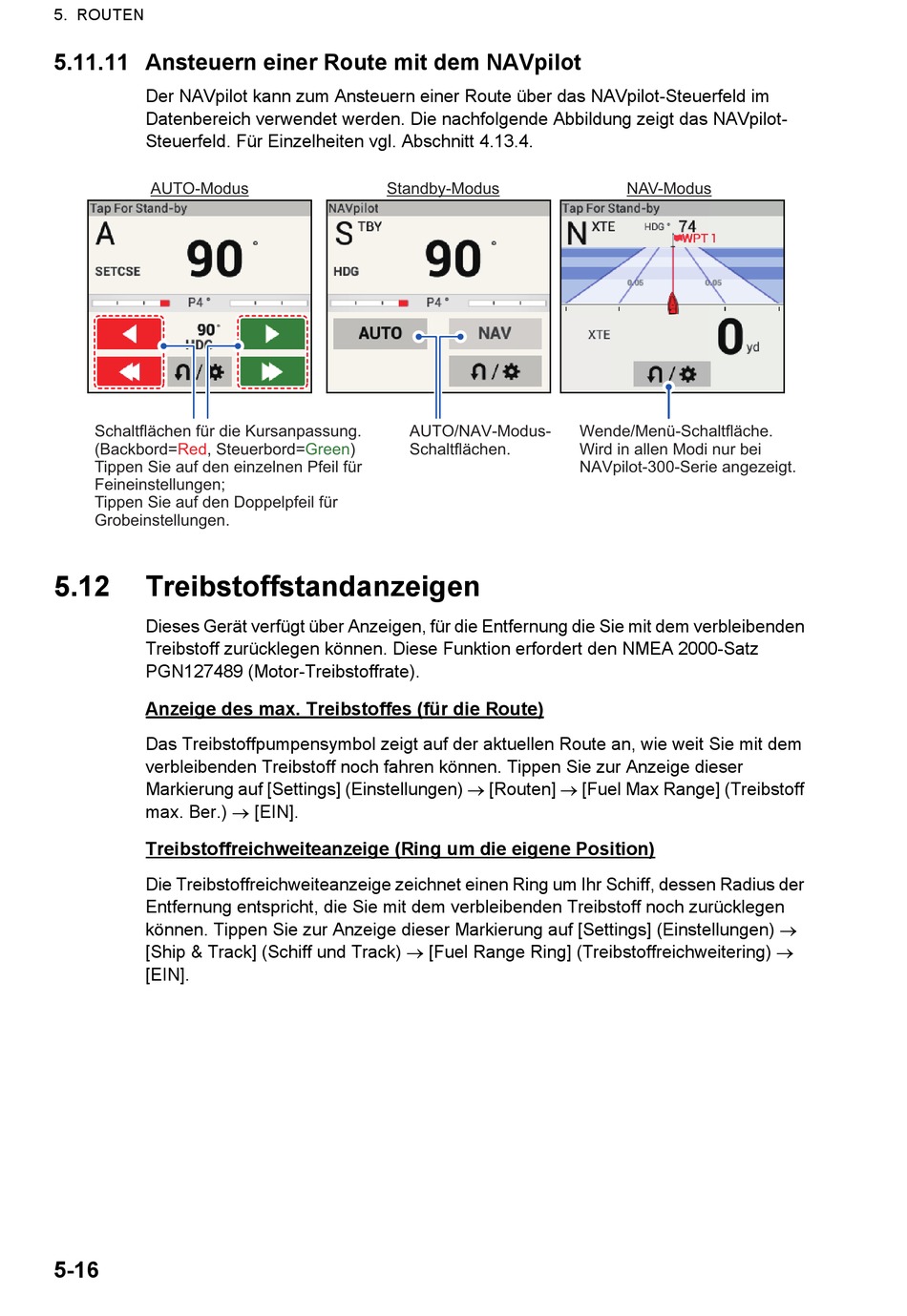

5.11.11 Ansteuern einer Route mit dem NAVpilot
Der NAVpilot kann zum Ansteuern einer Route über das NAVpilot-Steuerfeld im
Datenbereich verwendet werden. Die nachfolgende Abbildung zeigt das NAVpilot-
Steuerfeld. Für Einzelheiten vgl. Abschnitt 4.13.4.
AUTO-Modus
Schaltflächen für die Kursanpassung.
(Backbord=Red, Steuerbord=Green)
Tippen Sie auf den einzelnen Pfeil für
Feineinstellungen;
Tippen Sie auf den Doppelpfeil für
Grobeinstellungen.
5.12

Treibstoffstandanzeigen

Dieses Gerät verfügt über Anzeigen, für die Entfernung die Sie mit dem verbleibenden
Treibstoff zurücklegen können. Diese Funktion erfordert den NMEA 2000-Satz
PGN127489 (Motor-Treibstoffrate).
Anzeige des max. Treibstoffes (für die Route)
Das Treibstoffpumpensymbol zeigt auf der aktuellen Route an, wie weit Sie mit dem
verbleibenden Treibstoff noch fahren können. Tippen Sie zur Anzeige dieser
Markierung auf [Settings] (Einstellungen)  [Routen]  [Fuel Max Range] (Treibstoff
max. Ber.)  [EIN].
Treibstoffreichweiteanzeige (Ring um die eigene Position)
Die Treibstoffreichweiteanzeige zeichnet einen Ring um Ihr Schiff, dessen Radius der
Entfernung entspricht, die Sie mit dem verbleibenden Treibstoff noch zurücklegen
können. Tippen Sie zur Anzeige dieser Markierung auf [Settings] (Einstellungen) 
[Ship & Track] (Schiff und Track)  [Fuel Range Ring] (Treibstoffreichweitering) 
[EIN].
5-16
Standby-Modus
AUTO/NAV-Modus-
Schaltflächen.
NAV-Modus
Wende/Menü-Schaltfläche.
Wird in allen Modi nur bei
NAVpilot-300-Serie angezeigt.
