6.23
Target Analyzer
Der Target Analyzer zeigt Radarechos, in der Abbildung und der Tabelle auf der
nächsten Seite gezeigten Farben an. So können Sie Ziele unterscheiden, die sich
bewegen und Ihrem Schiff nahe kommen. Erfordert den Radarsensor DRS4D-NXT/
DRS6A-NXT sowie GPS-Positionsdaten. Die Radarfunktionen (Verstärkung, See,
Regen) sowie der Auto-See-Modus können bei aktivem Target Analyzer nicht
angepasst werden.
Hinweis: Liegt die radiale Komponente der Zielgeschwindigkeit (vgl. unten für eine
Beschreibung) bei 50 kn oder darüber, wird das Ziel möglicherweise nicht in der
richtigen Farbe angezeigt. Zum Beispiel: Ein sich näherndes Ziel, dessen
Geschwindigkeit bei 50 kn oder höher liegt, sollte in Rot, wird aber in Grün angezeigt.

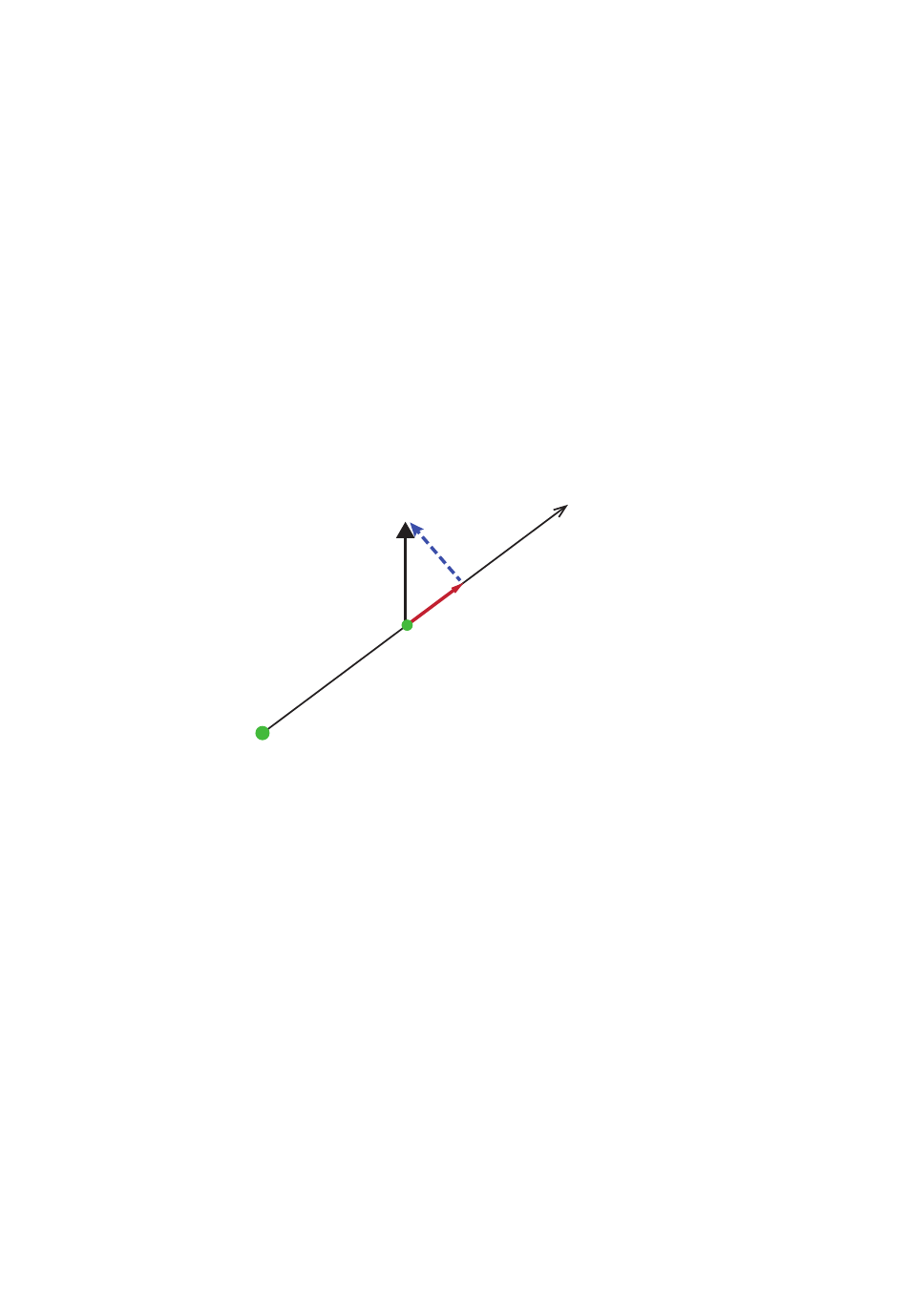

Radiale Komponente der Zielgeschwindigkeit Die Zielgeschwindigkeit kann in
zwei Komponenten unterteilt werden, radiale und transversale Komponente, wie in
der nachfolgenden Abbildung gezeigt. Das Radargerät kann nur die direkt radiale
Bewegung, auf das Radargerät zu oder von ihm weg, erkennen. Die transversale
Komponente hat keine Auswirkung auf die zurückkehrende elektromagnetische
Welle.
Gesamtgeschwindigkeit
Transversal-
komponente
Radialkomponente
Das Radargerät misst nur die
Radialkomponente der Geschwindigkeit
Radar
Radial
6. RADAR
6-25
