Methode 2: Tippen Sie auf den Bildschirm, um das Popupmenü
anzuzeigen. Tippen Sie auf [Frequenz] und dann auf das
Optionsfeld für [HF] oder [NF].
Hinweis: Die beiden oben genannten Verfahren können auch
verwendet werden, um den Ort des HF- und des NF-Bildes auf
dem Doppelfrequenz-Display zu tauschen und um auf einem
Zoom-Display zwischen Hoch- und Niedrigfrequenzbild zu wechseln.
7.3.2

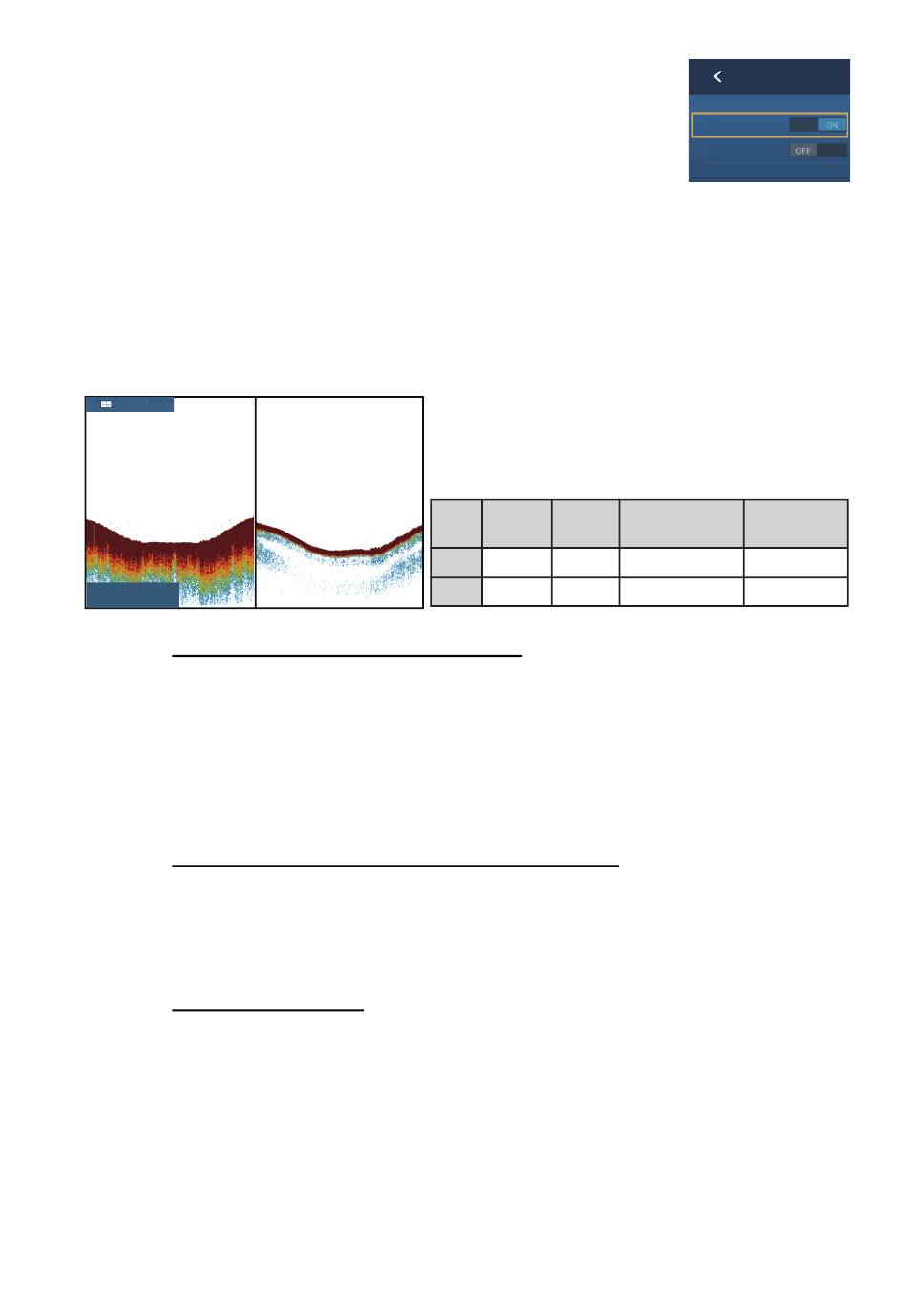

Doppelfrequenz-Display

Auf dem Doppelfrequenz-Display werden sowohl Niedrig- als auch
Hochfrequenzbilder angezeigt, das Niedrigfrequenzbild standardmäßig in der linken
Hälfte. Verwenden Sie das Doppelfrequenz-Display, um das gleiche Bild mit zwei
verschiedenen Echolotfrequenzen zu vergleichen.
Home
Niedrig
Frequenz
(S) ft
40,4
NF/HF

Auswahl des Doppelfrequenz-Displays

Tippen Sie auf den Bildschirm, um das Popupmenü anzuzeigen.
Tippen Sie auf [Modus], [Dualfrequenz].
7.3.3

Zoom-Displays

Im Zoom-Modus wird der gewählte Bereich des Einzelfrequenz-Bildes erweitert.
Es sind zwei Modi verfügbar: Bottom-Lock und Bottom-Zoom.

Aktivieren und Deaktivieren eines Zoom-Displays

Tippen Sie auf den Bildschirm, um das Popupmenü anzuzeigen. Tippen Sie auf
[Modus] und dann auf [Bottom Lock] oder [Bottom Zoom]. Um das Zoom-Display zu
verlassen und zum Einzelfrequenz-Display zu wechseln, wählen Sie im Popupmenü
[Modus] und dann [Einzelfrequenz].
Bottom-Lock-Display
Das Bottom-Lock-Display bietet auf der rechten Displayhälfte ein komprimiertes
Normalbild. Auf der linken Hälfte des Bildschirms wird eine 7 bis 400 Fuß (2 bis
120 Meter) breite Schicht im Kontakt mit dem Meeresboden vergrößert. Dieses
Display hilft Ihnen dabei, Fische in Bodennähe vom Bodenecho zu unterscheiden.
Der Bottom-Lock-Bereich kann unter [Bottom Lock Range Span] (Bottom Lock-
Bereichsspanne) im Menü [Settings] (Einstellungen) - [Sounder](Echolot) ausgewählt
werden.
Hoch
Frequenz
Frequ.
(kHz)
Niedrig
Hoch
7. FISCHFINDER (ECHOLOT)
Öffnungs-
Auflösung Erkennungsbereich BodenechoSpur
winkel
Breit Niedrig
Schmal Hoch
HF
NF
Tief Lang
Flach Kurz
7-3
