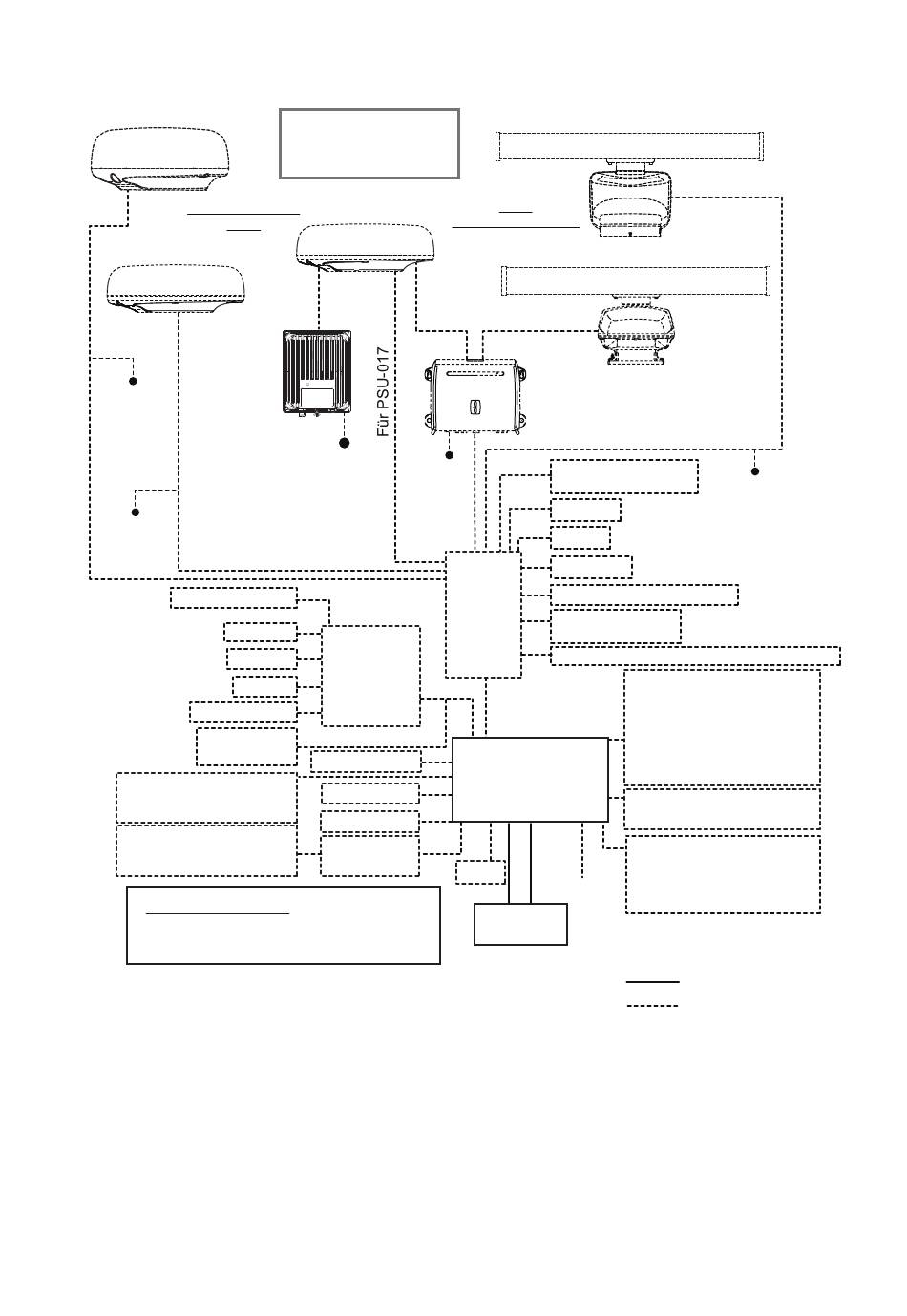

TZT2BB-Systemkonfiguration
DRS4D-NXT
Radome-Radarsen
soren
DRS4DL, DRS4DL+
NETZTEIL*
PSU-017
12-24 VDC
12-24 VDC
AIS-Transponder
SC-30/33
GP-330B
FI-50/70
NAVpilot-Serie
IF-NMEA2K2
IF-NMEAFI
Fernbedienung
MCU-002 oder MCU-004
Fernbedienung
MCU-005
Umgebungskategorie
Radarantenne: Dem Wetter ausgesetzt
Alle anderen Einheiten: Wettergeschützt
1
* Andere Radarsensoren als DRS4DL, DRS4D-NXT, DRS6A-NXT und
DRS6A X-Class erfordern ein Netzteil.
2
* Nur FUSION Electronics MS-700-Serie (Stand 12/2014).
3
* Max. 6 NavNet TZtouch2-Geräte, verbunden über Ethernet-Hub.
Für Konfigurationen mit TZT2BB können maximal 4NavNet
TZtouch2-Geräte verbunden werden.
* 4 Hatteland Displaymonitor.
* 5 Verwenden Sie ein Aftermarket-PoE-Hub. Das NETGEAR GS108PE ist als kompatibel bestätigt.
Kompatibilitätstests sind auf die allgemeine Verwendung im Rahmen dieser Konfiguration
beschränkt und weisen keinesfalls auf allgemeine Kapazitäten des Hubs hin.
Weiterhin kann FURUNO nicht für die Funktionalität aller Aftermarket-Hubs garantieren.
Hinweis: Schließen Sie das HDMI-Kabel zwischen dem Prozessorgerät und dem Touch-Monitor
nicht an, während das Gerät eingeschaltet ist. Trennen Sie das Kabel auch nicht bei
eingeschaltetem Gerät.
Wählen Sie einen
Radome- oder einen
Open Array-Sensor.
DRS2D, DRS4D
1
12-24 VDC
12-24 VDC
FI-5002
HDMI-Eingabe
CCD-Kamera
CCD-Kamera
PoE HUB* 5
DRS6A X-Class, DRS6A-NXT,
DRS12A X-Class, DRS25A X-Class
Open
Array-Radarsensoren
DRS4A/DRS6A/DRS12A/DRS25A
NETZTEIL*
PSU-012/PSU-013
Echolot
(BBDS1, DFF-Serie)
FA-30/50
FAX-30
IP-Kamera
FUSION-Link Equipment*
HUB -101
Multi Beam Sonar
(DFF-3D)
Radargerät der Serie FAR-2xx7/FAR-15xx
3 3
Prozessoreinheit* Prozessoreinheit*
MPU-004 MPU-004
Geber
12/24 VDC
Schaltkasten Schaltkasten
PSD-003 PSD-003
SYSTEMKONFIGURATION
1
24 V DC
2
4
Sichtgerät (Touch-Monitor*
HD19T21-MMD-MA1-FHGP,
HD19T22-MMD-MA1-FHGP,
HD24T21-MMD-MA1-FHGP
oder
HD24T22-MMD-MA1-FHGP
Unter-Displayeinheit
(Die gleichen Modelle wie oben)
Event-SW
Externer Summer
NMEA0183-Ausgang
Power SW
: Standardzubehör
: Optional oder vor
Ort zu beschaffen
)
