8.

MULTI BEAM SONAR DFF-3D

Dieses Kapitel beschreibt die Displaybildschirme (Modi= des Multi Beam Sonar
DFF-3D, das Bilder unter Wasser und vom Meeresboden mit hoher Präzision anzeigt.
Es gibt vier Displaybildschirme: Multi-Sounder, Seitenscan, Querschnitt und 3D-
Echolotverlauf.
8.1 Übersicht über die Displaybildschirme

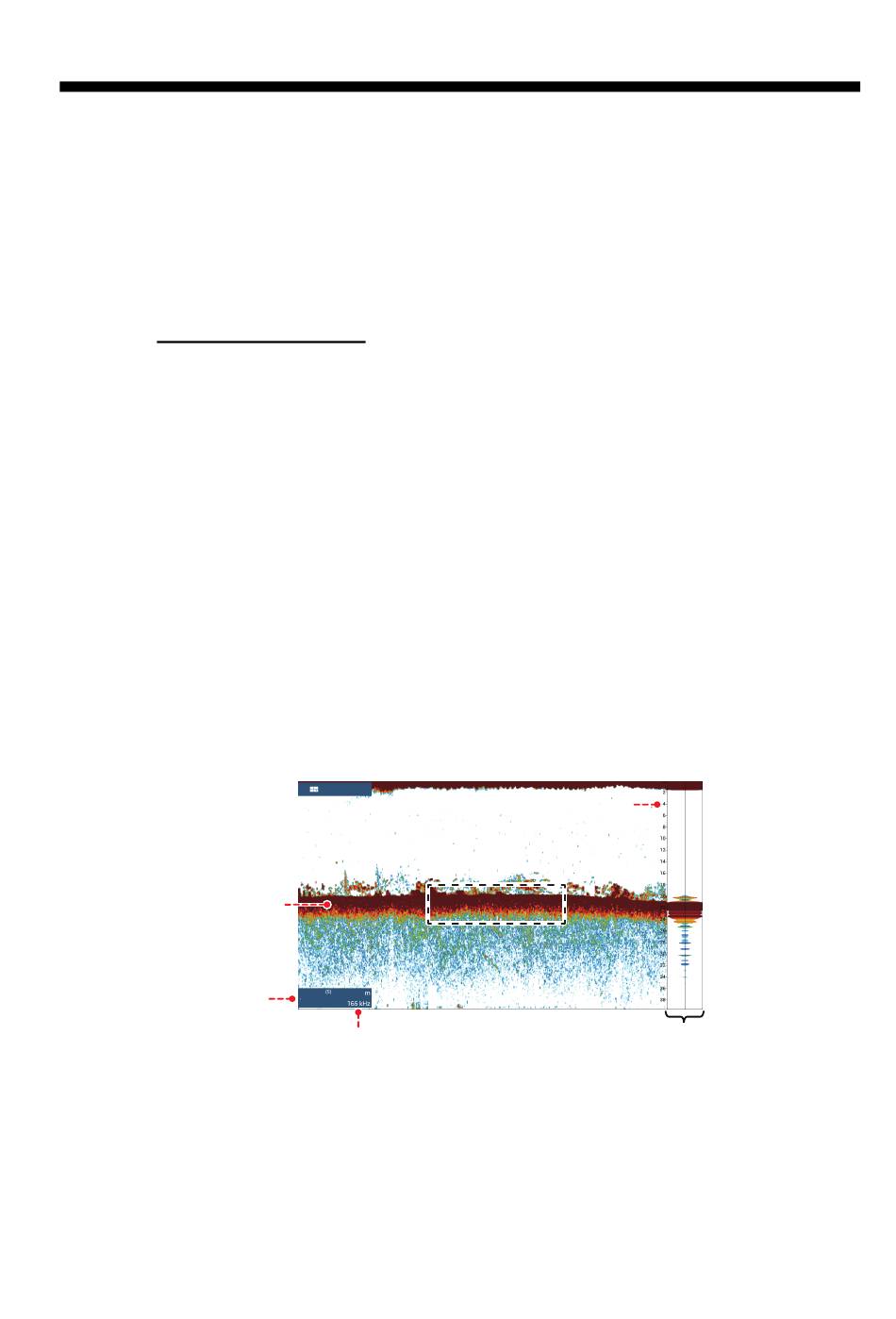

Multi-Sounder-Display
Tippen Sie zum Anzeigen auf das [Multi Sounder] - Symbol im Startbildschirm.
Das Multi-Sounder-Display funktioniert ähnlich wie der herkömmliche Fischfinder und
bietet Informationen zum Meeresboden und den Bedingungen unter Wasser.
Das Videodisplay läuft im Zeitverlauf von rechts nach links.
Die Echos auf der rechten Seite des Displays sind die aktuellsten Echos. Es werden
Echos einzelner Fische, Fischschwärmen und vom Meeresboden angezeigt.
Bei korrekt eingestellter Verstärkung wird der Abstand zum Meeresboden auf dem
Bildschirm angezeigt.
Verstärkung, Störunterdrückung und TVG werden gemäß dem ausgewählten Modus,
Auto Fischen oder Auto Marschfahrt, eingestellt. Die manuelle Einstellung dieser
Steuerelemente ist jedoch ebenfalls möglich.
Die Einzelstrahldarstellung zeigt die vom nach unten gerichteten Strahl erfassten
Informationen an. Die Dreifachstrahldarstellung zeigt die vom Backbord-, Steuerbord-
und vom nach unten gerichteten Strahl erfassten Informationen an.
Bodenecho
Depth
Home
Geber aus Geber aus
21,0
Frequenz
Einzelstrahl-Display
Tiefenskala Tiefenskala
Fischlupe
8-1
