Lenze i500 Montageanleitung
Vorschau ausblenden
Andere Handbücher für i500:
- Montage- und einschaltanleitung (76 Seiten) ,
- Montageanleitung (20 Seiten) ,
- Montage- und einschaltanleitung (76 Seiten)
Verwandte Anleitungen für Lenze i500
Inhaltszusammenfassung für Lenze i500

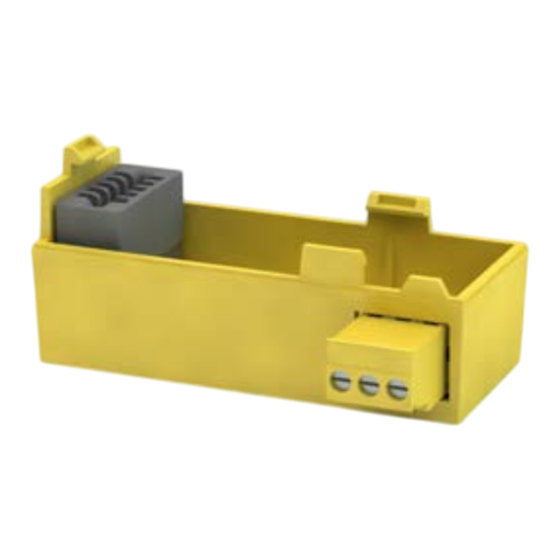

- Seite 1 Montageanleitung Sicherheitsmodul I5MASA000 Mounting Instructions I5MASA000 safety module Buy: www.ValinOnline.com | Phone 844-385-3099 | Email: CustomerService@valin.com...
- Seite 2 Lesen Sie vor der Installation und Inbetriebnahme sorgfältig diese Dokumentation. Beachten Sie die Sicherheitshinweise! Informationen zur Verdrahtung und zur Inbetriebnahme finden Sie in der Montage- und Einschal- tanleitung des Inverters. Informationen und Hilfsmittel rund um die Lenze-Produkte finden Sie im Internet. Buy: www.ValinOnline.com | Phone 844-385-3099 | Email: CustomerService@valin.com...
- Seite 3 Montage Wichtige Hinweise Montage Wichtige Hinweise GEFAHR! Gefährliche elektrische Spannung Mögliche Folge: Tod oder schwere Verletzungen ▶ Alle Arbeiten am Inverter nur im spannungslosen Zustand durchführen. ▶ Nach dem Abschalten der Netzspannung mindestens 3 Minuten warten, bevor Sie mit den Arbeiten beginnen.
- Seite 4 Montage Montageschritte i55AE125 ... i55AE222 (0,25 ... 2,2 kW) Montageschritte i55AE125 ... i55AE222 (0,25 ... 2,2 kW) Sie benötigen: • Schlitzschraubendreher Größe 3 1. Inverter auf die Kante einer Arbeitsplatte legen. 2. Schraubendreher in Aussparung einführen. 3. Mit Drehbewegung nach unten die Blindkappe ausbrechen. 4.
- Seite 5 Montage Montageschritte i55AE125 ... i55AE222 (0,25 ... 2,2 kW) 6. So lange drücken, bis das Sicherheitsmodul in die Aufnahmen einrastet. ‘ Das Sicherheitsmodul ist montiert. Buy: www.ValinOnline.com | Phone 844-385-3099 | Email: CustomerService@valin.com...
- Seite 6 Montage Montageschritte i55AE230 ... i55AE322 (3 ... 22 kW) Montageschritte i55AE230 ... i55AE322 (3 ... 22 kW) Sie benötigen: • Schlitzschraubendreher Größe 3 1. Schraubendreher in Aussparung einführen. 2. Mit Drehbewegung nach links die Blindkappe ausbrechen. 3. Blindkappe entsorgen. Ž Œ...
- Seite 7 You will find information on wiring and commissioning in the mounting and switch-on instructions of the inverter. Information and tools with regard to the Lenze products can be found on the Internet. Buy: www.ValinOnline.com | Phone 844-385-3099 | Email: CustomerService@valin.com...
- Seite 8 Mounting Important notes Mounting Important notes DANGER! Dangerous electrical voltage Possible consequence: death or severe injuries ▶ All works on the inverter must only be carried out in the deenergised state. ▶ After switching off the mains voltage, wait for at least 3 minutes before you start working. NOTICE! When the blanking cover is removed, parts may fall into the inverter.
- Seite 9 Mounting Mounting steps i55AE125 ... i55AE222 (0.25 ... 2.2 kW) Mounting steps i55AE125 ... i55AE222 (0.25 ... 2.2 kW) You need: • Slotted screwdriver size 3 1. Put the inverter on the edge of a worktop. 2. Insert the screwdriver into the cut-out. 3.
- Seite 10 Mounting Mounting steps i55AE125 ... i55AE222 (0.25 ... 2.2 kW) 6. Press until the safety module snaps into the holders. ‘ The safety module is mounted. Buy: www.ValinOnline.com | Phone 844-385-3099 | Email: CustomerService@valin.com...
- Seite 11 Mounting Mounting steps i55AE230 ... i55AE322 (3 ... 22 kW) Mounting steps i55AE230 ... i55AE322 (3 ... 22 kW) You need: • Slotted screwdriver size 3 1. Insert the screwdriver into the cut-out. 2. Break out the blanking cover with a rotation to the left. 3.
