7505-M002-1_R
D
Seite 23 von 62
G9156.11N - G9156T.11N - G9156.13
G9156T.13 - G9156.13EI - G9156T.13EI
• Die Felge ungefähr 4-5 cm vom Werkzeug entfernen,
so dass ein eventuelles Aushaken des Wulst vom
Werkzeug verhindert werden kann.
• Die Arbeitsposition B (Abb. 6) einnehmen.
• Das Krallenwerkzeug so verschieben, dass ein leich-
tes Einfügen des Hebels zwischen Felge und Wulst
linkst vom Werkzeug möglich ist. Während man
den Hebel niedergedrückt hält, das Rad so lange
senken, bis der Felgenrand sich in einem Abstand
von 5 mm vom Krallenwerkzeug befindet, dann die
Spannvorrichtung gegen den Uhrzeigersinn drehen
bis das Abziehen des Reifens ergänzen.
DAS ABRÜCKEN DER WÜLSTE VON
DER FELGE VERURSACHT EIN HE-
RABFALLEN DES REIFENS. DES-
HALB IMMER KONTROLLIEREN,
DASS SICH NIEMAND ZUFÄLLIG
IM ARBEITSBEREICH AUFHÄLT.
12.6.3 Montage
BEIM ABZIEHEN BESONDERS
SCHWERER REIFEN MUSS DAS
RAD UNBEDINGT SO NAH WIE
MÖGLICH AN DAS UNTERGESTELL
GEBRACHT WERDEN, BEVOR DER
VORGANG VOLLENDET WIRD.
BEI JEDEM AUF-/ABZIEHEN VON
REIFEN IST ZU KONTROLLIEREN,
DASS DER SPERRDRUCK DER
ZENTRIERVORRICHTUNG DEM
MAX. BETRIEBSDRUCK (170 BAR)
NAHE IST.
Die Montage der Tubeless-Reifen erfolgt normalerweise
unter Anwendung der Werkzeugscheibe; sollte sich die
Radmontage als besonders schwierig erweisen, ist das
Krallenwerkzeug zu verwenden.
Mit Abdrückscheibe
Folgendermaßen verfahren:
• Die Felge auf der Spannvorrichtung gemäß den im
Paragraph "AUFSPANNEN DES RADES" gegebenen
Anweisungen befestigen.
• Die Reifenwülste und die Felgenschultern unter
Anwendung des mitgelieferten Pinsels ausgiebig mit
dem entsprechenden Schmiermittel schmieren.
NUR SPEZIALSCHMIERMITTEL FÜR
REIFEN VERWENDEN. DIE HIERZU
GEEIGNETEN SCHMIERMITTEL ENT-
HALTEN KEIN WASSER, WEDER KOH-
LENWASSERSTOFF NOCH SILIKON.
BEDIENUNGSANWEISUNG-
UND WARTUNGSHANDBUCH
• Die Greifzange (Abb. 35 Bez. 1) am äußeren Rand
• Die Arbeitsposition B (Abb. 6) einnehmen.
• Den Spannvorrichtungsarm vollständig senken. Den
• Den Spannvorrichtungsarm mit eingehängtem Reifen
• Sich in die Arbeitsposition C (Abb. 6) begeben.
• Die Abdrückscheibe (Abb. 37 Bez. 2) so ausrich-
der Felge und am obersten Punkt gemäß Abb. 35
montieren.

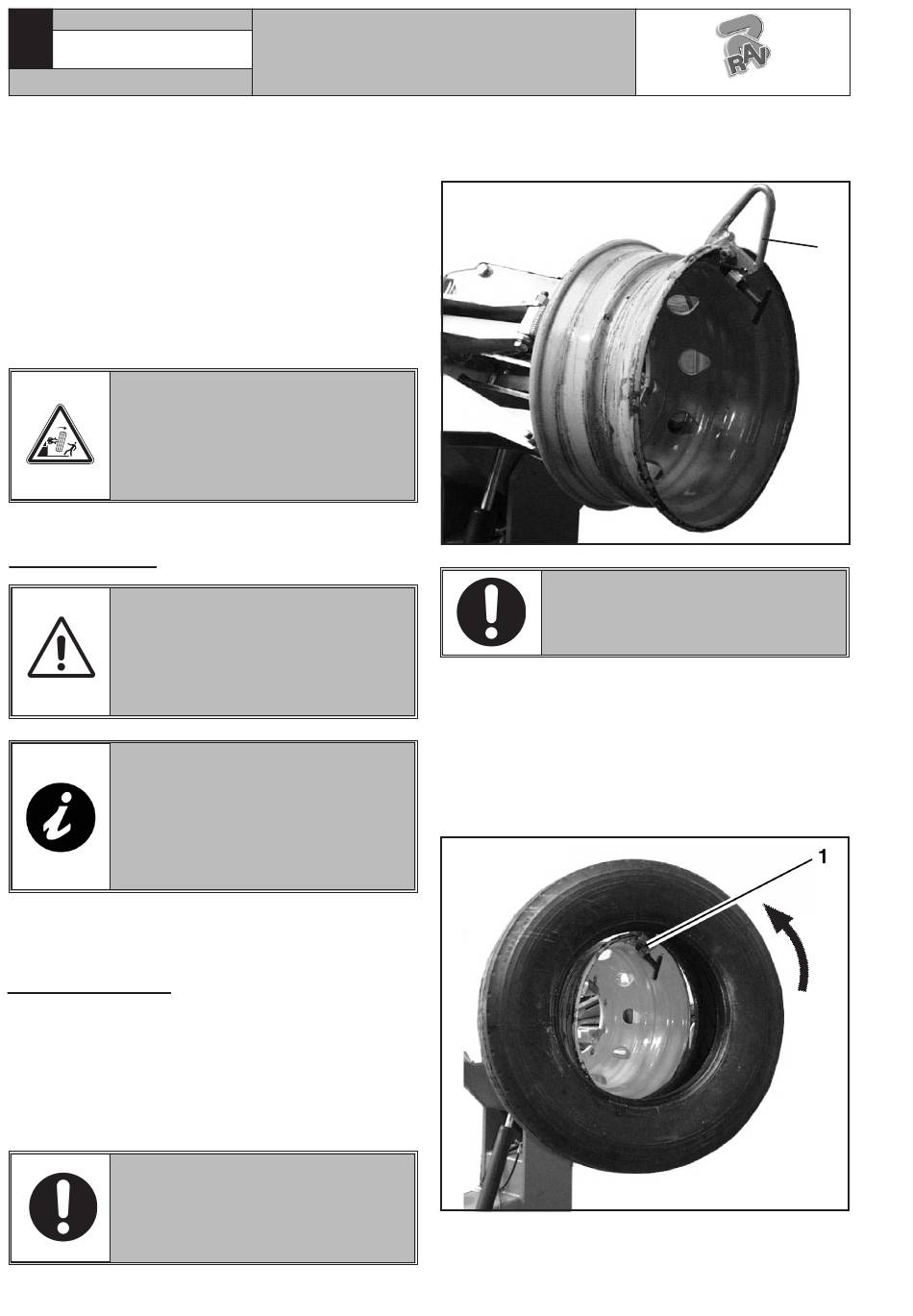

Abb. 35
DIE GREIFZANGE MUSS FEST AM
FELGENRAND VERANKERT SEIN.
Reifen auf die Plattform rollen und in die Klemme
(Abb. 36 Bez. 1) einhängen.
heben und um 15-20 cm gegen den Uhrzeigersinn
drehen; der Reifen kommt dabei schräg zur Felge
zum Liegen (siehe Abb. 36).
Abb. 36
ten, dass sie auf einem Abstand von zirca 1,5 cm (½
") vom Felgenrand kommt. Die Klemme (Abb. 37
RAVAGLIOLI S.p.A.
