RAVAGLIOLI S.p.A.
• Dann das Rad im Uhrzeigersinn bis dem kompletten
Austritt des ersten Wulstes drehen.
Für alle Versionen
• Ist die Abnahme des äußeren Wulst erfolgt, den Werk-
zeugträgerarm aus dem Rad entfernen, es aushaken
und, durch Anheben, in seine "Ruhestellung" bringen
(Abb. 20 Pkt. 1); durch Betätigen des Manipula-
tors den Werkzeugträgerarm auf die Radinnenseite
bringen, dann in die Arbeitstellung zurückführen
(Abb. 19 Pkt. 1) und mit dem entsprechenden
Sicherheitshaken feststellen.
SEHR VORSICHTIG DEN WERK-
Z E UG S TRÄ GE RAR M WIEDER
POSITIONIEREN, UM MÖGLICHE
HANDQUETSCHEN ZU VERMEI-
DEN.
IMMER PRÜFEN, OB DER ARM
KORREKT AM WAGEN EINGEHAKT
WURDE.
• Die Arbeitstellung D (Abb. 8) einnehmen.
• Den Werkzeugsträgerskopf durch 180° drehen, um
den Krallewerkzeug (Abb. 38 Pkt. 1) zwischen dem
Rand der Felge und dem Wulst des Reifens zustecken.

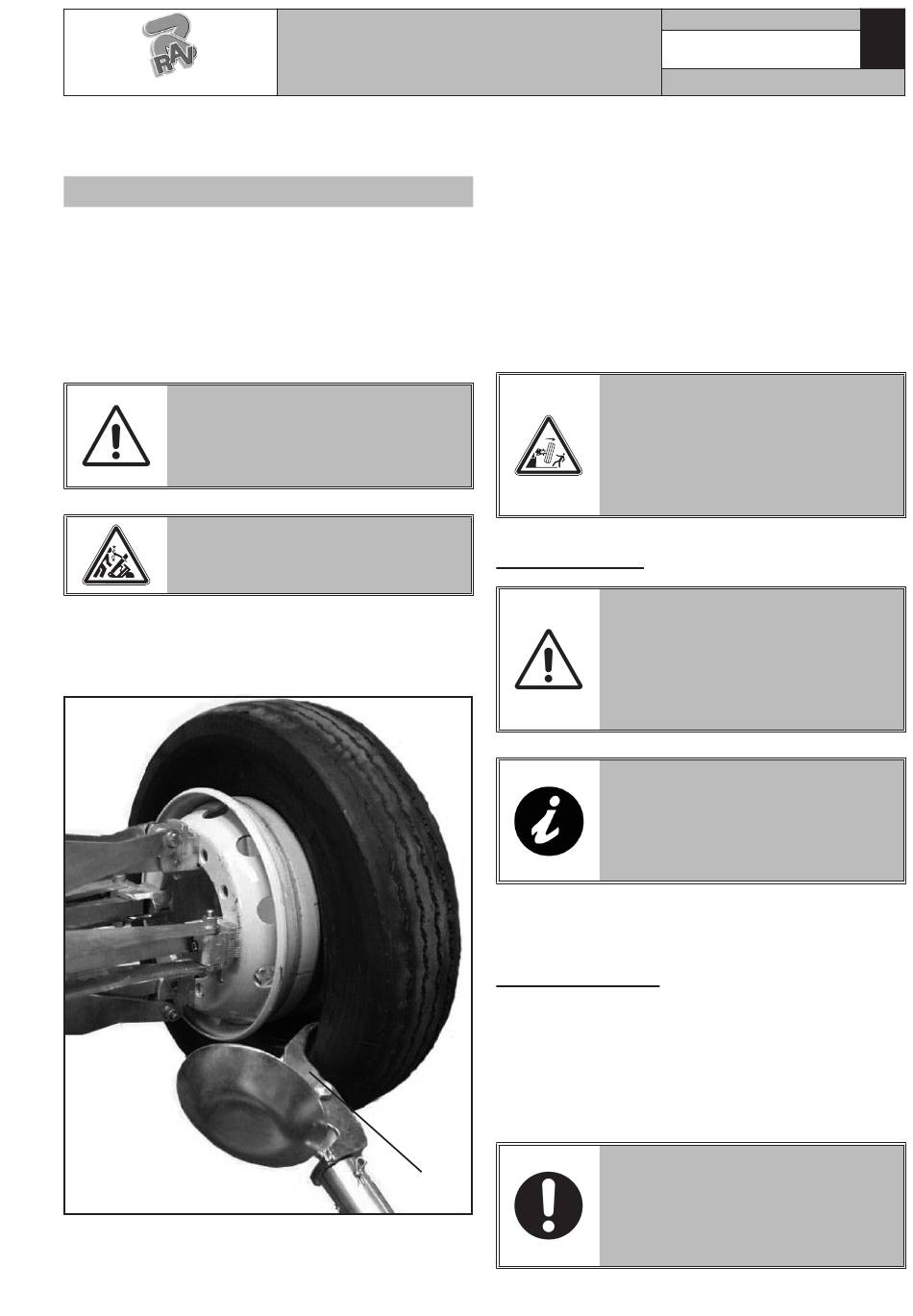

Abb. 38
BEDIENUNGSANWEISUNG-
UND WARTUNGSHANDBUCH
1
G9156.13EI - G9156T.13EI - G9156.13SA - G9156T.13SA
• Die Felge ungefähr 4-5 cm vom Werkzeug entfernen,
so dass ein eventuelles Aushaken des Wulst vom
Werkzeug verhindert werden kann.
• Die Arbeitstellung einnehmen B (Abb. 8).
• Das Krallenwerkzeug so verschieben, dass ein leich-
tes Einfügen des Hebels zwischen Felge und Wulst
linkst vom Werkzeug möglich ist. Während man den
Hebel niedergedrückt hält, das Rad so lange senken,
bis der Felgenrand sich in einem Abstand von 5 mm
vom Krallenwerkzeug befindet, dann die Spindel
gegen den Uhrzeigersinn drehen bis das Abziehen
des Reifens ergänzen.
DAS ABRÜCKEN DER WÜLSTE
VON DER FELGE VERURSACHT
EIN HERABFALLEN DES REIFENS.
DESHALB IMMER KONTROL -
LIEREN, DASS SICH NIEMAND
ZUFÄLLIG IM ARBEITSBEREICH
AUFHÄLT.
12.6.3 Montage
BEIM ABZIEHEN BESONDERS
SCHWERER REIFEN MUSS DAS
RAD UNBEDINGT SO NAH WIE
MÖGLICH AN DAS UNTERGE-
STELL GEBRACHT WERDEN, BE-
VOR DER VORGANG VOLLENDET
WIRD.
BEI JEDEM AUF-/ABZIEHEN VON
REIFEN IST ZU KONTROLLIEREN,
DASS DER SPERRDRUCK DER
RAD ZENTRIERVORRICHTUNG
DEM MAX. BETRIEBSDRUCK (170
BAR) NAHE IST.
Die Montage der Tubeless-Reifen erfolgt normalerweise
unter Anwendung der Werkzeugscheibe; sollte sich die
Radmontage als besonders schwierig erweisen, ist das
Krallenwerkzeug zu verwenden.
Mit Abdrückscheibe
Folgendermaßen verfahren:
• Die Felge auf der Spindel gemäß den im Paragraph
"AUFSPANNEN DES RADES" gegebenen Anweisun-
gen befestigen.
• Die Reifenwülste und die Felgenschultern unter
Anwendung des mitgelieferten Pinsels ausgiebig mit
dem entsprechenden Schmiermittel schmieren.
NUR SPEZIALSCHMIERMITTEL
FÜR REIFEN VERWENDEN. DIE
HIERZU GEEIGNETEN SCHMIER-
MITTEL ENTHALTEN KEIN WAS-
SER, WEDER KOHLENWASSER-
STOFF NOCH SILIKON.
7505-M002-4_R
Seite 30 von 98
G9156.11N - G9156T.11N - G9156.13N G9156T.13N -
D
