7505-M002-1_R
D
Seite 3 von 62
G9156.11N - G9156T.11N - G9156.13
G9156T.13 - G9156.13EI - G9156T.13EI

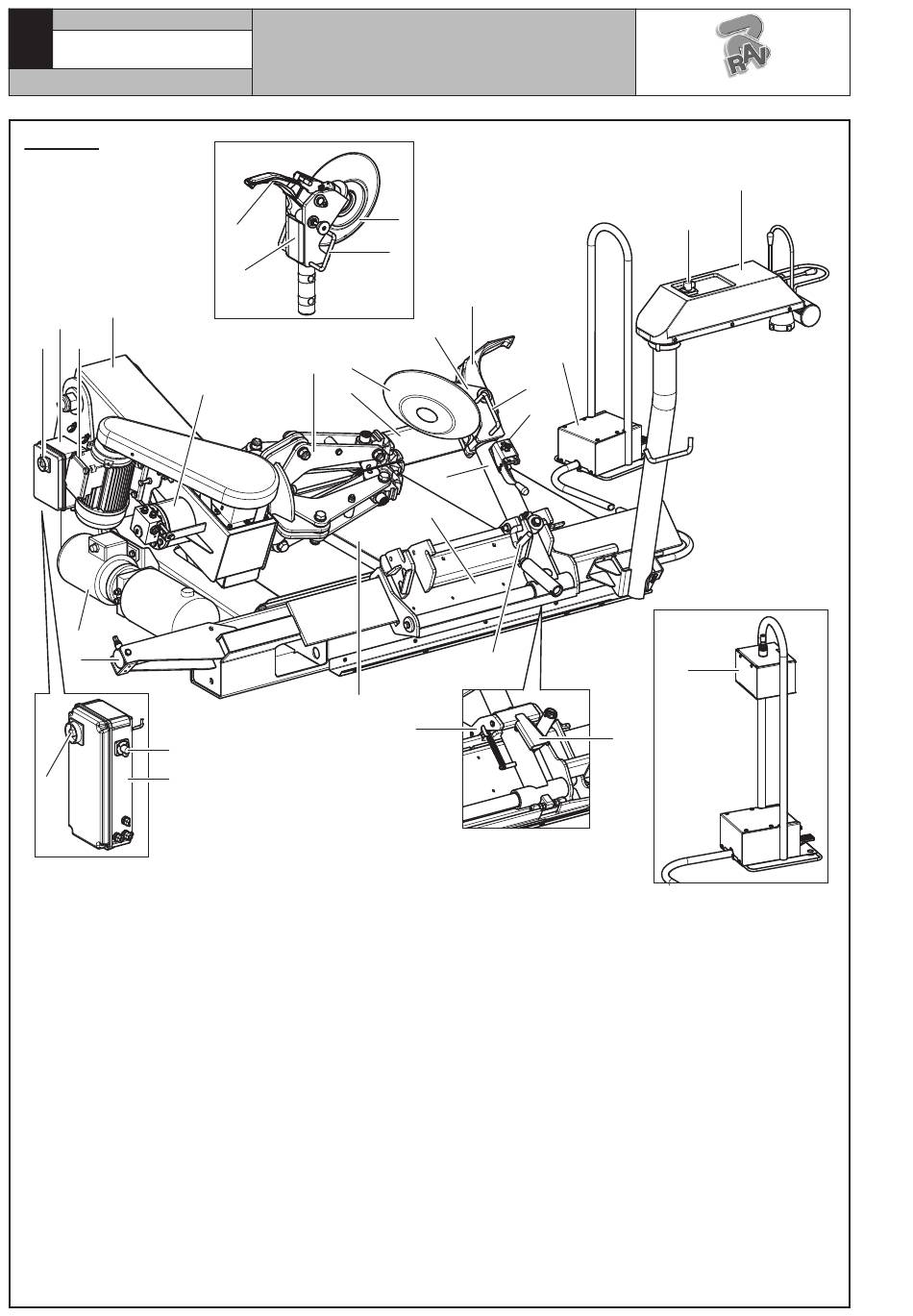

ABB. 1
16
18
1
14
4
3
15
25
24
LEGENDE
1 - Hauptschalter (G9156.11N - G9156T.11N -
G9156.13 - G9156T.13)
2 - Schalter 1-0-2 Befehl für selbstzentrierende
Geschwindigkeit (G9156.11N - G9156T.11N -
G9156.13 - G9156T.13)
3 - Zylinder für Verschiebung des Werkzeugswagens
4 - Hydrauliksteuerung
5 - Zentriervorrichtung
6 - Abdrückerscheibe
7 - Werkzeug
8 - Sperrkegel (G9156.13 - G9156T.13 - G9156.13EI
- G9156T.13EI)
9 - Werkzeugarm
10 - Werkzeugsatz
11 - Quick-fit -Vorrichtung
12 - Bedienungseinheit (G9156.13EI - G9156T.13EI)
13 - Werkzeugswagen
14 - Motor für Spannvorrichtungdrehung
15 - Schalter 1-0-2 Befehl für selbstzentrierende
Geschwindigkeit (G9156.13EI - G9156T.13EI)
BEDIENUNGSANWEISUNG-
UND WARTUNGSHANDBUCH
7
26
5
6
17
28
20
6
27
7
10
21
27
11
9
13
23
8
16 - Spannvorrichtungsarm
17 - Zylinder des Öffnens/Schließens der Spindel
18 - Schalttafel (G9156.11N - G9156T.11N -
G9156.13 - G9156T.13)
19 - Bedienungseinheit (G9156.11N - G9156T.11N
- G9156.13 - G9156T.13)
20 - Plattform
21 - Bedienungseinheit (Optional) (G9156.11N -
G9156T.11N - G9156.13 - G9156T.13)
22 - Freigabepedal Werkzeugträgerarm (G9156.13 -
G9156T.13 - G9156.13EI - G9156T.13EI)
23 - Kopplungshebel (G9156.11N - G9156T.11N)
24 - Hauptschalter (G9156.13EI - G9156T.13EI)
25 - Schalttafel (G9156.13EI - G9156T.13EI)
26 - Werkzeugsatz (G9156T.11N - G9156T.13 -
G9156T.13EI)
27 - Hubgriff für Werkzeugsatz
28 - Trittbrett für Beladen des Rads
RAVAGLIOLI S.p.A.
19
2
12
22
