RAVAGLIOLI S.p.A.

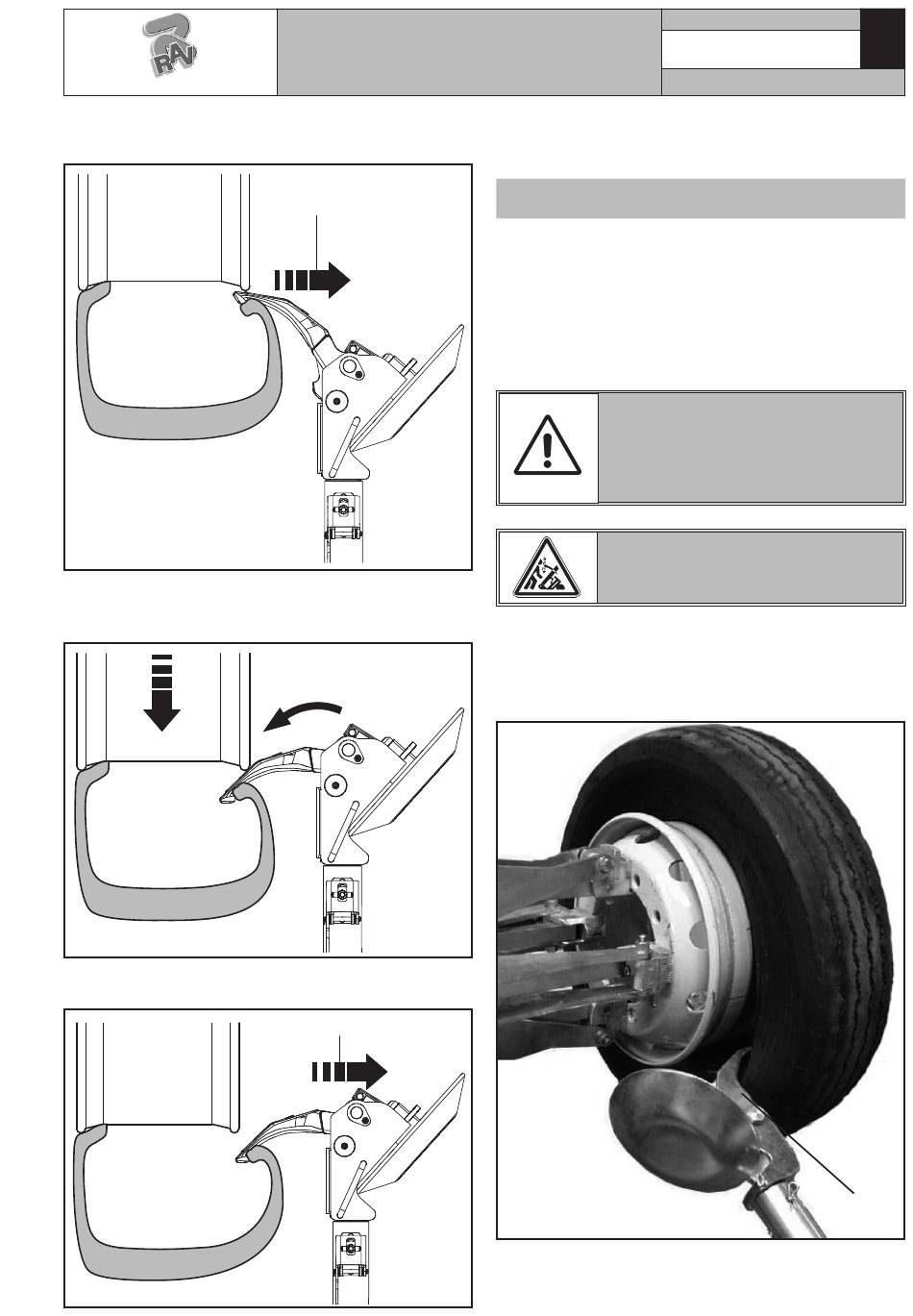

• Das Werkzeug nach außen hin verschieben (Abb. 31
Bez. B) bis den ersten Wulst außerhalb der Felge bringen.
• Die Spannvorrichtung senken (Abb. 32 Bez. C)
bis das Werkzeug in Herausziehenstellung sperren
(Abb. 32 Bez. D).
C
• Das Werkzeug nach außen hin verschieben (Abb. 33
Bez. E) bis den Wulst in Ausbaustellung bringen.
BEDIENUNGSANWEISUNG-
UND WARTUNGSHANDBUCH
Abb. 31
B
Abb. 32
D
E
Abb. 33
• Dann das Rad im Uhrzeigersinn bis dem kompletten
Austritt des ersten Wulstes drehen.
Für alle Versionen
• Ist die Abnahme des äußeren Wulst erfolgt, den Werk-
zeugträgerarm aus dem Rad entfernen, es aushaken
und, durch Anheben, in seine "Ruhestellung" bringen
(Abb. 16 Bez. 1); durch Betätigen des Manipula-
tors den Werkzeugträgerarm auf die Radinnenseite
bringen, dann in die Arbeitsposition zurückführen
(Abb. 15 Bez. 1) und mit dem entsprechenden
Sicherheitshaken feststellen.
SEHR VORSICHTIG DEN WERK-
ZEUGSTRÄGERARM WIEDER POSI-
TIONIEREN, UM MÖGLICHE HAND-
QUETSCHEN ZU VERMEIDEN.
IMMER PRÜFEN, OB DER ARM
KORREKT AM WAGEN EINGEHAKT
WURDE.
• Die Arbeitsposition D (Abb. 6) einnehmen.
• Die Drehung von 180° des Werkzeugsträgerskopfs
führen durch, um den Krallewerkzeug (Abb. 34
Bez. 1) zwischen dem Rand der Felge und dem Wulst
des Reifens zustecken.
Abb. 34
7505-M002-1_R
Seite 22 von 62
G9156.11N - G9156T.11N - G9156.13
G9156T.13 - G9156.13EI - G9156T.13EI
D
1
