G3.150 - G3.150S - GP3.150S - G3.150WS - GP3.150WS - G3.150WSPLUS - GP3.150WSPLUS - G3.150SA - G3.150WSA - G3.140RU - G3.140RUS
8.2
Beleuchtung
Die Maschine bedarf für die normalen Arbeitsvorgänge
keiner eigenen Beleuchtung. Sie muss jedoch an einem
ausreichend beleuchteten Ort benutzt werden.
Im geringe Beleuchtungsfall sind Lampen mit einer
Gesamtleistung von 800/1200 Watt zu verwenden.
WENN DEN TASTERSTAB AUS
SEINER HAUPTORT GEZOGEN
WIRD, ERLEUCHTET DAS LED-
LICHT SICH (WENN INSTALLIERT)
(ABB. 1 PKT. 20) UND MACHT
DIE INNENSEITE DES RADES, WO
DER OPERATOR ARBEITEN MUSS,
HELLER.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
9.0
Nach dem Auspacken der verschiedenen Bauteile, ihre
Unversehrtheit und Abwesenheit eventueller Anomali-
en kontrollieren, dann unter Befolgung der folgenden
Anweisungen, und unter Beachtung der anliegenden
Abbildungen, die Montage vornehmen.
9.1

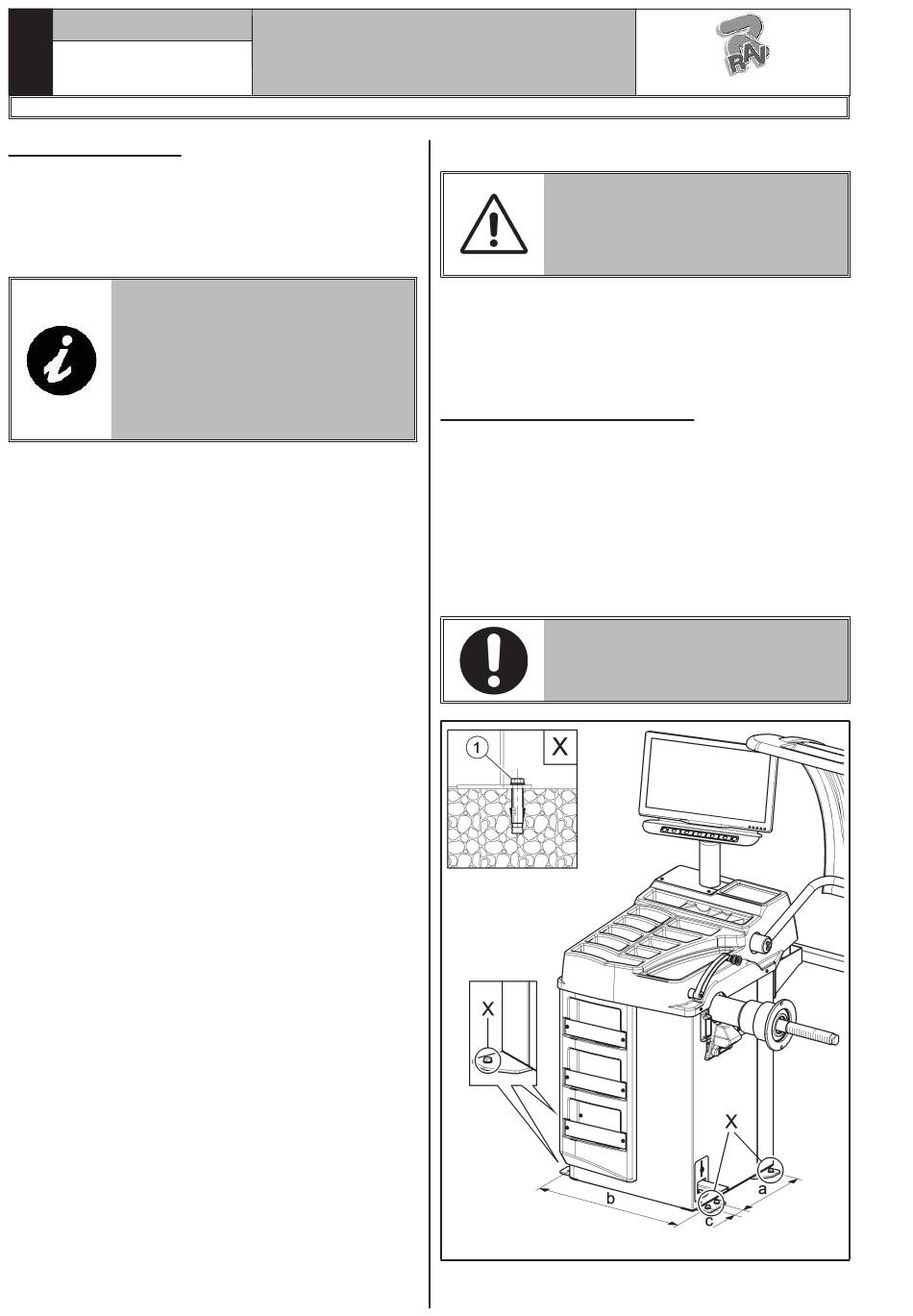

Die verpackte Maschine ist durch voreingestellter
Löcher am Rahmen an der Halterungspalette befes-
tigte. Diese Löcher dient auch, die Maschine auf der
Bodenhöhe durch Verankerungsdübel (ausgeschlosse-
nen von Lieferung). Vor dem vollständigen Befestigen
kontrollieren Sie dass, die Verankerungspunkte auf die
gleiche Ebene stellen und korrekt die Befestigungsflä-
che berühren. Anderenfalls unterbauen Sie zwischen
die Maschine und die untere Fläche, wie auf Abb. 4.
a = 332 mm / 13.07"
b = 580 mm / 22.83"
c = 54 mm / 2.13"
MONTAGE DER MASCHINE
JEDER AUCH NUR KLEINSTE
MECHANISCHE EINGRIFF MUSS
DURCH QUALIFIZIERTES FACH-
P E R S O N A L D U R C H G E F Ü H R T
WERDEN.
Verankerungssystem
IM FALL RÄDER, DIE MEHR ALS
30 KG WIEGEN, BENUTZT WER-
DEN, MUSS MAN MIT DÜBEL
ERDEN.
RAVAGLIOLI S.p.A.
Abb. 4
