RAVAGLIOLI S.p.A.
Bez. 1) befindet sich in der Position „11 Uhr". Die
Spannvorrichtung so lange drehen, bis es den un-
tersten Punkt (6 Uhr) erreicht.

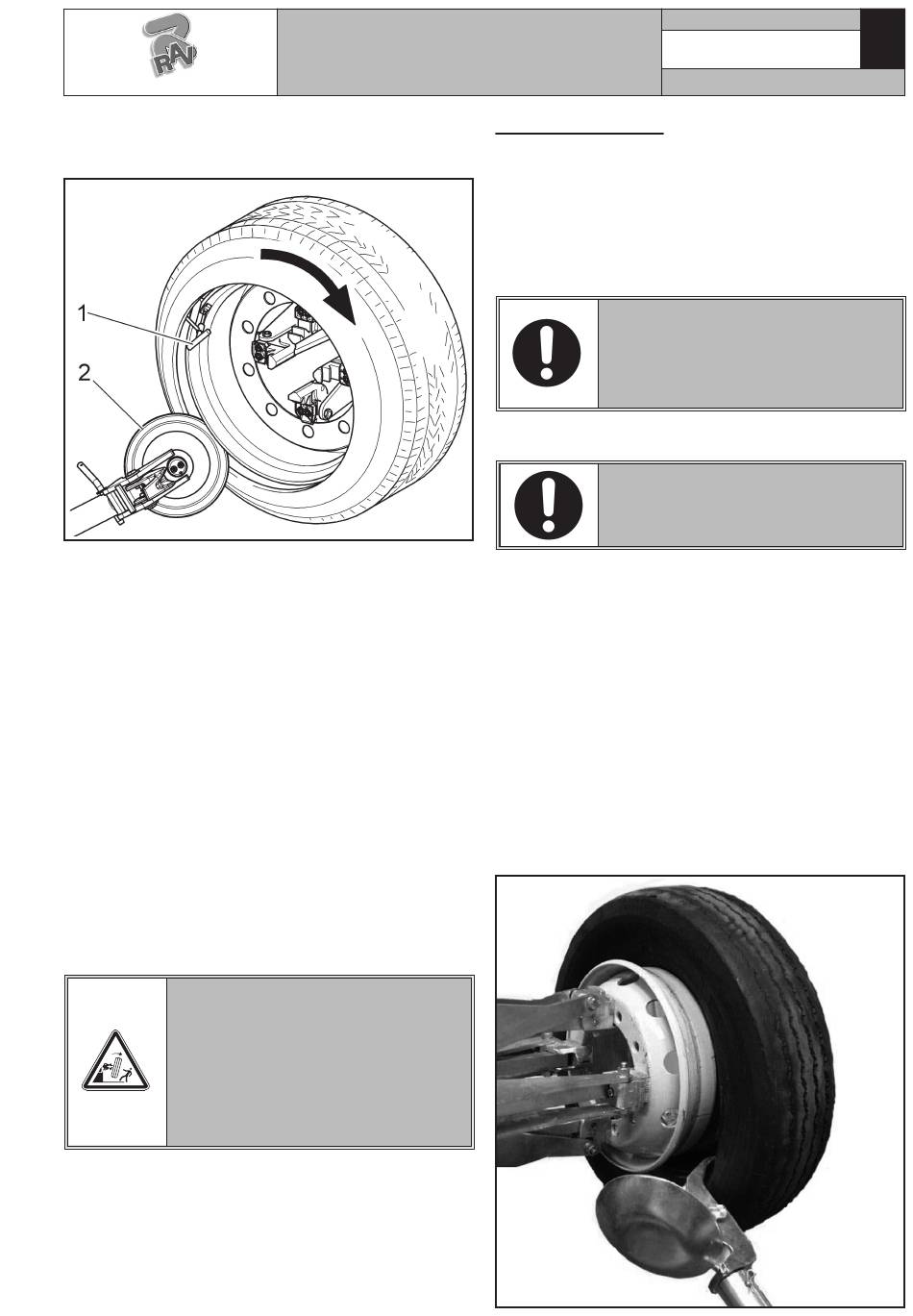

Abb. 37
• Die Abdrückscheibe vom Rad entfernen.
• Die Greifzange entfernen und in der gleichen Positi-
on (6 Uhr) außerhalb des zweiten Wulst ausrichten.
• Die Spannvorrichtung im Uhrzeigersinn um 90°
drehen, bis die Greifzange auf „9 Uhr" steht.
• Die Abdrückscheibe so lange einschieben, bis sie sich
etwa 1-2 cm innen am Felgenrand befindet, dabei da-
rauf achten, dass man zirca 5 mm vom Profil entfernt
bleibt. Die Drehung im Uhrzeigersinn beginnen und
dabei kontrollieren, dass nach einer 90°-Drehung
der zweite Wulst in der Bettfelge zu gleiten beginnt.
• Nachdem das Einfügen abgeschlossen wurde, das
Werkzeug vom Rad entfernen, in die Ruheposition
kippen, dann die Greifzange abnehmen.
• Die Spannvorrichtung so lange senken, bis das Rad
sich auf der Plattform stützt.
• Die Arbeitsposition A (Abb. 6) einnehmen.
• Die Spannvorrichtungsklauen vollständig schließen
und dabei das Rad abstützen, um so ein Herunter-
fallen zu verhindern.
SICHERSTELLEN, DASS DAS RAD
SICHER SITZT UND SO EIN HER-
UNTERFALLEN DESSELBEN WÄH-
REND DER ABNAHMEARBEITEN
ZU VERHINDERN. BEI SCHWEREN
ODER BESONDERS GROSSEN RÄ-
DERN EIN GEEIGNETES HEBEMIT-
TEL VERWENDEN.
• Die bewegliche Plattform verschieben, so dass das
Rad von der Spannvorrichtung frei kommt. Bei
besonders weichen Reifen ist eine gleichzeitiges
Einfügen beider Wülste möglich, wodurch der Reifen
nur ein einziges Mal aufgezogen werden muss; in
dieser Weise erhält man das Aufziehen der Wülste
in einem einzigen Arbeitsgang und spart dadurch
entsprechend Zeit ein.
BEDIENUNGSANWEISUNG-
UND WARTUNGSHANDBUCH
Mit Krallenwerkzeug
Folgendermaßen verfahren:
• Die Felge auf der Spannvorrichtung gemäß den im
Paragraph "AUFSPANNEN DES RADES" gegebenen
Anweisungen befestigen.
• Die Reifenwülste und die Felgenschultern unter An-
wendung des mitgelieferten Pinsels ausgiebig mit dem
entsprechenden Schmiermittel schmieren.
NUR SPEZIALSCHMIERMITTEL FÜR
REIFEN VERWENDEN. DIE HIERZU
GEEIGNETEN SCHMIERMITTEL ENT-
HALTEN KEIN WASSER, WEDER KOH-
LENWASSERSTOFF NOCH SILIKON.
• Die Greifzange (Abb. 35 Bez. 1) am äußeren Rand
der Felge und am obersten Punkt montieren.
DIE GREIFZANGE MUSS FEST AM
FELGENRAND VERANKERT SEIN.
• Die Arbeitsposition B (Abb. 6) einnehmen.
• Den Spannvorrichtungsarm vollständig senken. Den
Reifen auf die Plattform rollen und in die Klemme
(Abb. 36 Bez. 1) einhängen.
• Den Spannvorrichtungsarm mit eingehängtem Reifen
heben und um 15-20 cm gegen den Uhrzeigersinn
drehen; der Reifen kommt dabei schräg zur Felge
zum Liegen (siehe Abb. 36).
• Den Werkzeugträgerarm in die „Ruheposition" brin-
gen (Abb. 16 Bez. 1); dann auf die innere Flanke
des Reifens bringen und erneut in der Arbeitsposition
einhaken (Abb. 15 Bez. 1).
• Die Drehung von 180° des Werkzeugskopfs führen
durch, um den Krallewerkzeug auf die Reifenseite
zubringen (siehe Abb. 38).
Abb. 38
7505-M002-1_R
Seite 24 von 62
G9156.11N - G9156T.11N - G9156.13
G9156T.13 - G9156.13EI - G9156T.13EI
D
