LISTA DEI COMPONENTI - LIST OF COMPONENTS - TEILELISTE
LISTE DES PIECES DETACHEES - LISTA DE PIEZAS
Tavola N°D - Rev. 0
RAVAGLIOLI S.p.A.
INSTALLAZIONE A CARICO DEL CLIENTE
INSTALLATION CHARGEABLE TO THE CUSTUMER
CAVO ALIMENTAZIONE 2P+TERRA x 4mmq
POWER SUPPLY CABLE 2P+GROUND x 4mmq
BASE
BASE
BRACCIO
ARM
MORSETTI IP
IP CLAMPS
COLLEGAMENTO MOTORE ICME
ICME MOTOR CONNECTION
COLLEGAMENTO MOTORE CARPANELLI
CARPANELLI MOTOR CONNECTION
PER INVERTIRE LA ROTAZIONE:
METTERE LE LAMELLE VERTICALI
IN ORDER TO REVERSE ROTATION:
APPLY THE VERTICAL REEDS

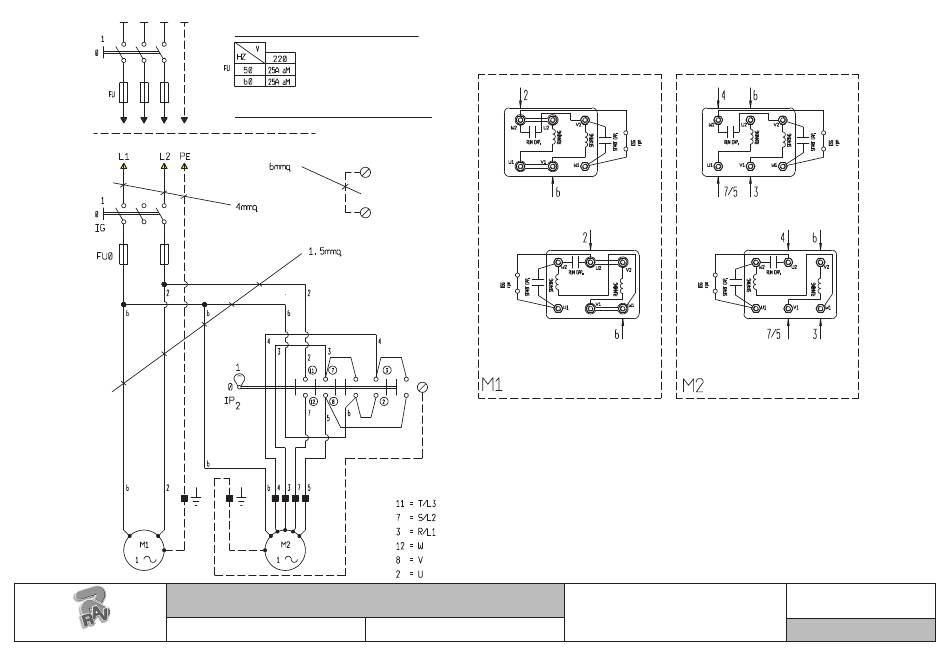

SCHEMA ELETTRICO (G9156.11N - VERS. MONOFASE 220V 60HZ)
ELECTRICAL SCHEME (G9156.11N - 220V 60HZ SINGLE-PHASE VERS.)
SCHALTPLAN (G9156.11N - 220V 60HZ EINPHASIGE VERS.)
SCHEMA ELECTRIQUE (G9156.11N - VERS. MONOPHASÉE 220V 60HZ)
146605521
ESQUEMA ELECTRICO (G9156.11N - VERS. MONOFÁSICA 220V 60HZ)
COLLEGAMENTO MOTORE ICME
ICME MOTOR CONNECTION
COLLEGAMENTO MOTORE CARPANELLI
CARPANELLI MOTOR CONNECTION
PER INVERTIRE LA ROTAZIONE:
SCAMBIARE IL FILO n°3 CON IL FILO n°4
IN ORDER TO REVERSE ROTATION:
EXCHANGE WIRE nr.3 WITH WIRE nr:4
Pag. 56 di 62
G9156.11N - G9156T.11N - G9156.13 -
G9156T.13 - G9156.13EI - G9156T.13EI
7505-M002-1_R
