RAVAGLIOLI G9156.11N Betriebsanleitung Seite 50

R
S
T
4GX2.5mmq
750565110
R2 S2 T2
4GX1.5mmq
750565130
U1 V1
MOTORE
CENTRALINA
OLEODINAMICA
HYDRAULIC POWER
UNIT MOTOR
900004670
LISTA DEI COMPONENTI - LIST OF COMPONENTS - TEILELISTE
LISTE DES PIECES DETACHEES - LISTA DE PIEZAS
Tavola N°C - Rev. 0
RAVAGLIOLI S.p.A.
Q14(518141)
F1(515025)+(3fus.507045)
R2
S2
T2
F3(2A)
R3 S3
F5
F4
2A
2A
(F2)
26V
W1
M1
K1
7.6
2,5 mm²
X1
1 0 2
Q15
R4
Y1
VC1
M2
M2
KW 1,5-2,2
MOTORE
MANDRINO
900003930
750505530
R2
S2
T2
BK
2,5 mm²
K2
7.6
R4
S4
T4
X2
Z2
T4
X2
Z2
7GX1.5mmq
750565120
CHUCK
MOTOR

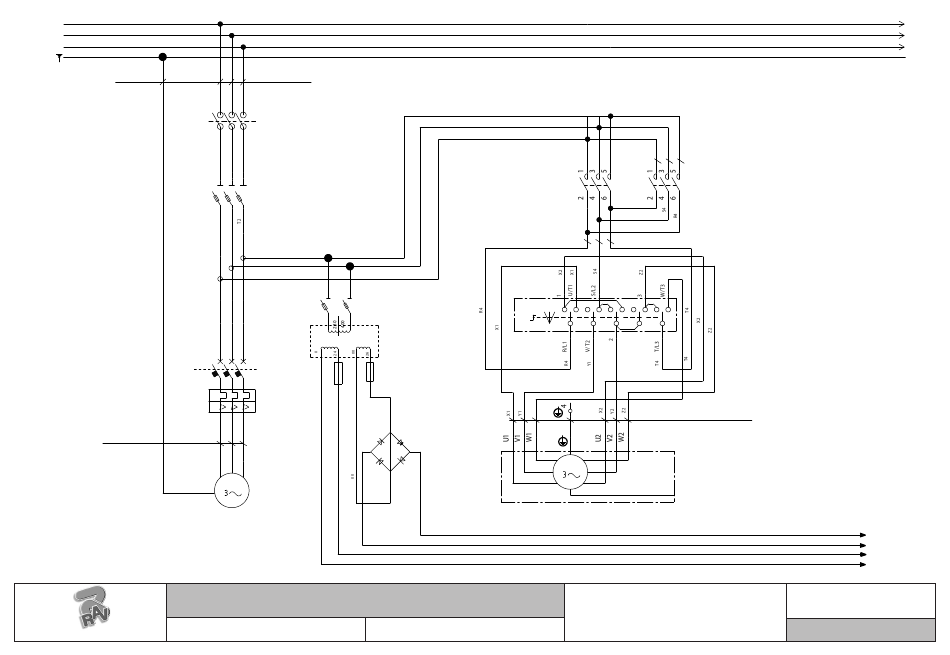

SCHEMA ELETTRICO 2/7
ELECTRICAL SCHEME 2/7
SCHALTPLAN 2/7
SCHEMA ELECTRIQUE 2/7
ESQUEMA ELECTRICO 2/7
(G9156.13EI - G9156T.13EI)
R1
S1
T1
9
8
24
0
Pag. 50 di 62
G9156.11N - G9156T.11N - G9156.13 -
G9156T.13 - G9156.13EI - G9156T.13EI
7505-M002-1_R
