RAVAGLIOLI S.p.A.
12.5.1 Werkzeugsdrehung
DIE FOLGENDE VERFAHREN MÜS-
SEN MIT DEM WERKZEUGSKOPF
IN "RUHESTELLUNG" DURCHGE-
FÜHRT WERDEN.
Die Maschine, die ausgestattete mit einer Quick-fit
Vorrichtung ist, erleichtert die spürbar die Auszugs-/
Rotationsarbeiten der Werkzeuggruppe. Diese Arbeiten
werden im folgenden beschrieben:
WERZEUGSROTATION

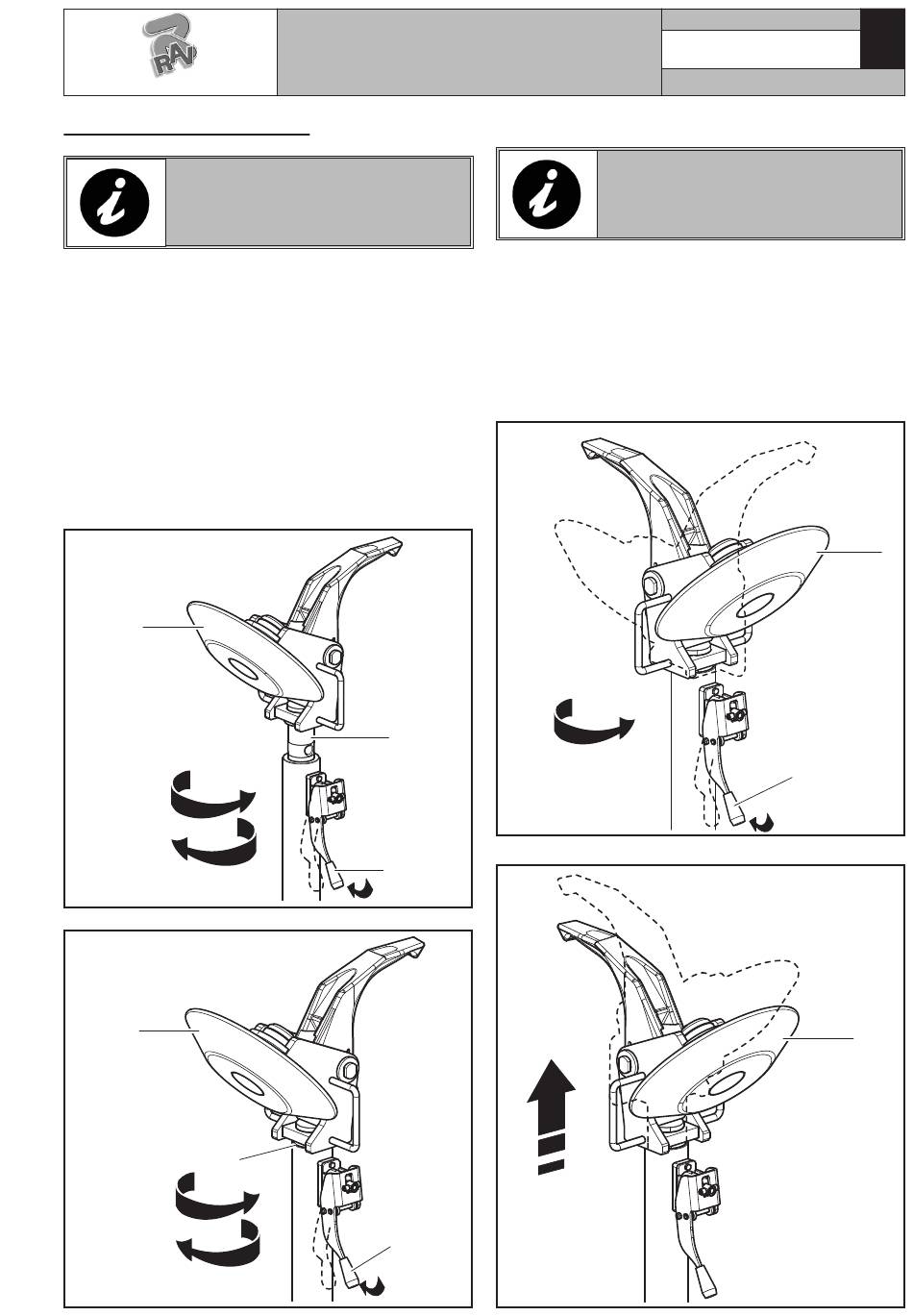

Um den Werkzeugkopf zu drehen (Abb. 18 - 19
Bez. 1) (sowohl in unterer Position (Abb. 19 Bez. 2)
als auch in oberer Position (Abb. 18 Bez. 3)) ist es
ausreichend, den Entriegelungshebel (Abb. 18 - 19
Bez. 4) in Richtung Werkzeugsarm. Beim Erreichen
der neuen Arbeitsposition des Kopfes (Abb. 18 - 19
Bez. 1) rastet der Hebel (Abb. 18 - 19 Bez. 4) auto-
matisch ein und blockiert dadurch die Rotation.
Abb. 18
1
180°
Abb. 19
1
2
180°
BEDIENUNGSANWEISUNG-
UND WARTUNGSHANDBUCH
3
4
4
WERKZEUGSHERAUSZIEHEN
DIE FOLGENDE VERFAHREN MÜS-
SEN MIT DEM WERKZEUGSKOPF
IN "RUHESTELLUNG" DURCHGE-
FÜHRT WERDEN.
1) Nach dem Werkzeugarm den Hebel (Abb. 20
Bez. 1) drücken und den Kopf (Abb. 20 Bez. 2)
bei 90° in Bezug auf die Arbeitsposition stellen.
2) Den Kopf manuell anheben, bis den Blockierstift
automatisch sich steckt ein.
3) An diesem Punkt bleibt der Kopf (Abb. 21 Bez. 1)
angehobene, um die Rotationsoperationen einfach
zu erlauben.
Abb. 20
90°
7505-M002-1_R
Seite 18 von 62
G9156.11N - G9156T.11N - G9156.13
G9156T.13 - G9156.13EI - G9156T.13EI
1
Abb. 21
D
2
1
