Montage Der Maschine - RAVAGLIOLI G2.120R Betriebsanleitung

RAVAGLIOLI S.p.A.
9.0

MONTAGE DER MASCHINE

Nach dem Auspacken der verschiedenen Bauteile, ihre
Unversehrtheit und Abwesenheit eventueller Anomali-
en kontrollieren, dann unter Befolgung der folgenden
Anweisungen, und unter Beachtung der anliegenden
Abbildungen, die Montage vornehmen.
9.1 Verankerungssystem
Die verpackte Maschine ist durch voreingestellter
Löcher am Rahmen an der Halterungspalette befes-
tigte. Diese Löcher dient auch, die Maschine auf der
Bodenhöhe durch Verankerungsdübel (ausgeschlosse-
nen von Lieferung). Vor dem vollständigen Befestigen
kontrollieren Sie dass, die Verankerungspunkte auf die
gleiche Ebene stellen und korrekt die Befestigungsflä-
che berühren. Anderenfalls unterbauen Sie zwischen
die Maschine und die untere Fläche, wie auf Abb. 4.
IM FALL RÄDER, DIE MEHR ALS
30 KG WIEGEN, BENUTZT WER-
DEN, MUSS MAN MIT DÜBEL
ERDEN.
• 4 Löcher mit Durchmesser von 10 mm auf der
Bodenhöhe an der Löcher auf dem Bodenrahmen
machen;
• die Dübel (ausgeschlossenen von Lieferung) in die
Löcher stecken ein;
• die Maschine mit 4 M8x80 mm Schrauben (ausge-
schlossenen von Lieferung) (Abb. 4 Pkt. 1) (oder
mit 4 8x80 mm Stiftschrauben (ausgeschlossenen
von Lieferung)). Die Schrauben mit einem Anzieh-
drehmoment von 70 Nm ungefähr spannen.
BEDIENUNGS- UND
WARTUNGSHANDBUCH
G2.120R - G2.121R - G2.121RFM
9.2
Im Innern der Verpackung befindet sich eine Schachtel
mit den Zubehörteilen.
Überprüfen Sie, ob alle aufgeführten Bauteile vorhan-
den sind (siehe Abb. 5).
Für Modell G2.120R
129571492 Breitentaster
Für G2.121R - G2.121RFM Modelle
129571492 Breitentaster

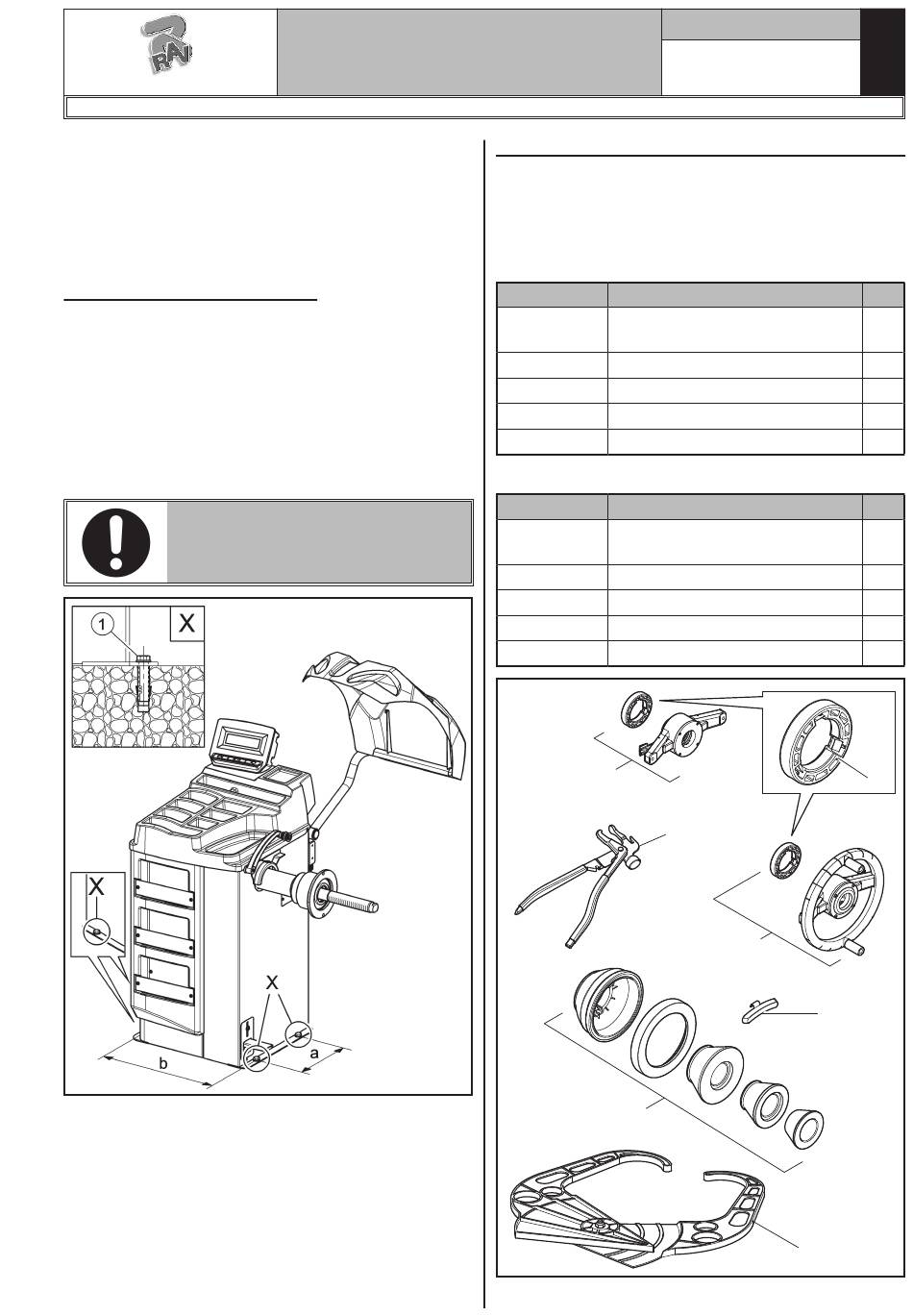

Abb. 4
a= 270
b= 480
Seite 12 von 53
In der Packung enthaltene Zubehörteile
Code Beschreibung
Spannmutter mit Handrad +
GAR102
Druckring
GAR111 Kegel + Schutzwanne
1300A004 Gewichtszange
999072 Wägensgegengewicht
Code Beschreibung
Schnellspannmutter + Druck-
GAR101
ring
GAR111
Kegel + Schutzwanne
1300A004
Gewichtszange
999072 Wägensgegengewicht
Abb. 5
GAR101
1300A004
GAR111
1296-M018-0_R
GAR102
999072
129571492
D
N.
1
1
1
1
1
N.
1
1
1
1
1
A
