7505-M002-1_R
D
Seite 21 von 62
G9156.11N - G9156T.11N - G9156.13
G9156T.13 - G9156.13EI - G9156T.13EI
B. Sollte sich das Rad als besonders hart erweisen, ist
ein Verfahren gemäß Beschreibung unter Punkt A
nicht möglich. In diesem Fall ist ein anderes Verfah-
ren anzuwenden und das mit dem Krallewerkzeug
ausgestattete Werkzeug zu verwenden. Folgender-
maßen verfahren:

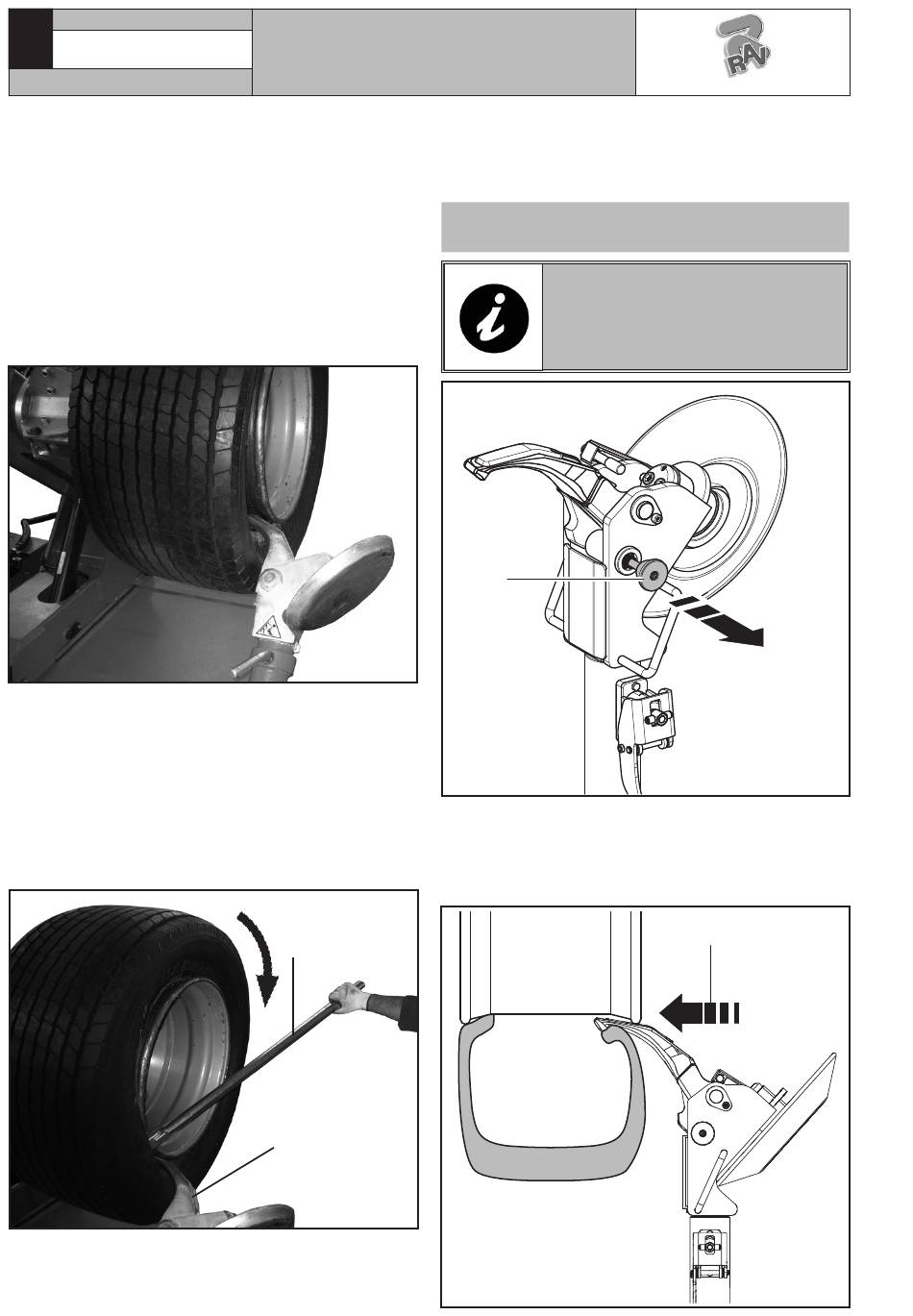

• Sich in die Arbeitsposition C (Abb. 6) begeben.
• Den Werkzeugträgerarm an der Außenseite des Rads
ausrichten, dann das Krallenwerkzeug vorrücken
lassen und es zwischen Felge und Wulst einfügen und
so lange einschieben bis es am Wulst selbst einhakt
(siehe Abb. 27).
• Die Felge ungefähr 4-5 cm vom Werkzeug entfernen,
so dass ein eventuelles Aushaken des Wulst vom
Werkzeug verhindert werden kann.
• Die Arbeitsposition A (Abb. 6) einnehmen.
• Das Werkzeug nach außen hin verschieben (Abb. 28
Bez. 2) um so ein leichtes Einfügen des Hebels
(Abb. 28 Bez. 1) zwischen Felge und Wulst zu er-
möglichen; den Hebel (Abb. 28 Bez. 1) auf der rech-
ten Seite des Werkzeugs einfügen (Abb. 28 Bez. 2).
• Während man den Hebel niedergedrückt hält, das
Rad so lange senken, bis der Felgenrand sich in
einem Abstand von 5 mm vom Krallenwerkzeug
befindet.
BEDIENUNGSANWEISUNG-
UND WARTUNGSHANDBUCH
• Das Rad im Uhrzeigersinn drehen und dabei den
Abb. 27
• Den Werkzeugträgerarm an der Außenseite des Rads
Abb. 28
1
2
Hebel (Abb. 28 Bez. 1) auf so lange niedergedrückt
halten, bis des zum vollständigen Abrücken des Rei-
fenwulstes kommt.
Nur bei Versionen G9156T.11N, G9156T.13 und
G9156T.13EI
BEVOR DEN AUSBAU DES ERSTEN
WULSTES BEGINNEN, MAN MUSS
DIE TELLER-SPERRVORRICHTUNG
DES WERKZEUGS NACH AUSSEN
HERAUSZIEHEN (ABB. 29 PKT. 1).
Abb. 29
1
ausrichten, dann das Krallenwerkzeug vorrücken
lassen und es zwischen Felge und Wulst einfügen und
so lange einschieben bis es am Wulst selbst einhakt
(siehe Abb. 30 Bez. A).
RAVAGLIOLI S.p.A.
Abb. 30
A
