„Controller" (Steuergerät) bedeutet hier, dass der
gewählte P/MV-Ausgang über die Schraubklemmen
der entsprechenden Nummer am Leistungsmodul im
Steuergerät operiert.
„ADM" bedeutet, dass der gewählte P/MV Ausgang über
einen Decoder operiert.

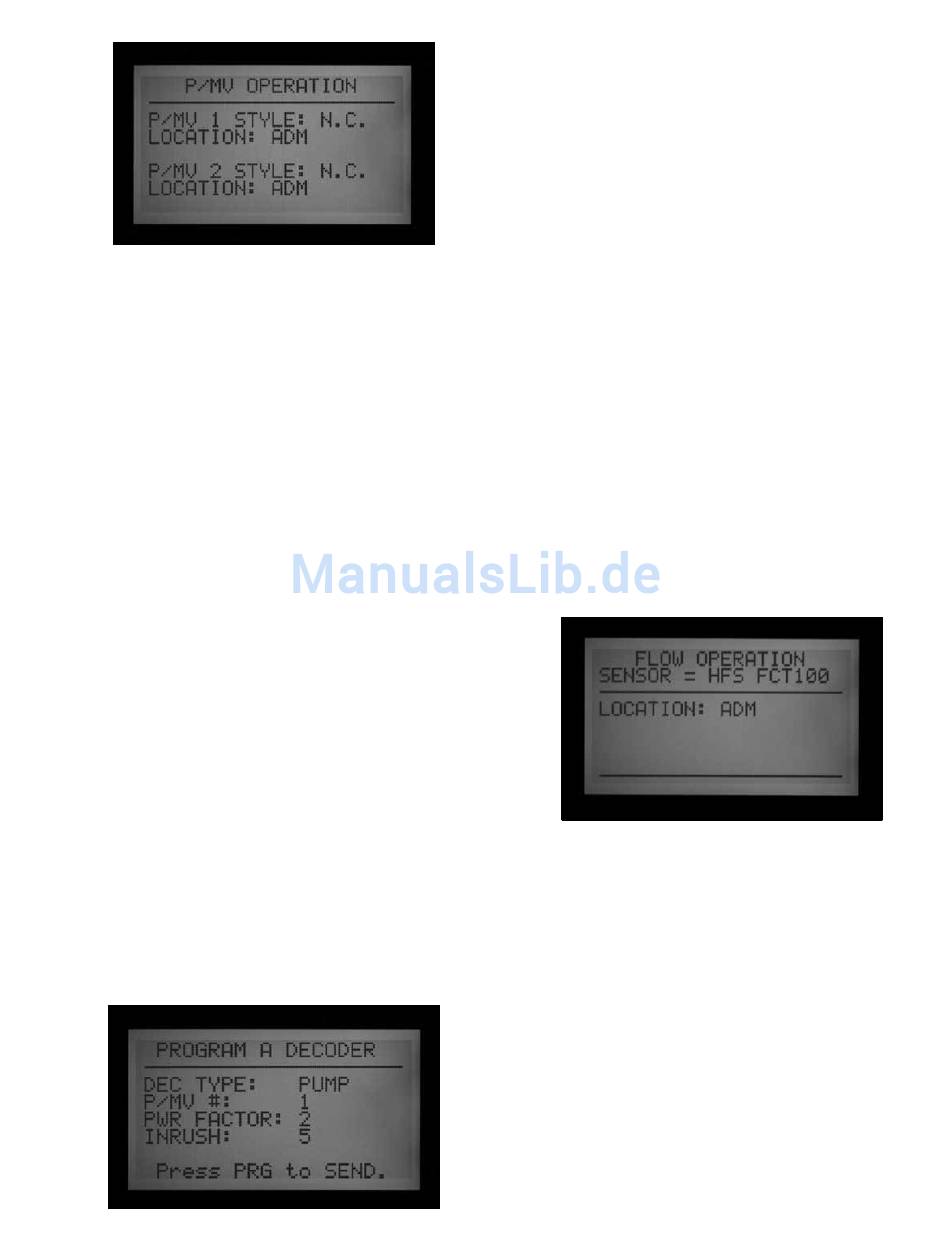

• Gehen Sie mit der Aufwärts- und Abwärtspfeiltaste zur
P/MV-Anschlussstelle, die Sie verändern möchten.
• Ändern Sie die Anschlussstellen für alle Pumpen/
Hauptventile, die Sie neu zuteilen möchten, mit den
Plus- oder Minustasten von Controller (Steuergerät)
auf ADM.
Die ADM-Anschlussstelle funktioniert erst dann, wenn
ein Decoder für Pumpenbetrieb (P/M1 oder P/M2)
programmiert ist.
Man programmiert einen P/MV Decoder ähnlich wie einen
Stationsdecoder. Führen Sie die rote und blaue Ader in den
Programmieranschluss ein, drehen Sie den Wahlschalter
auf ADVANCED FEATURES (Erweiterte Funktionen) und
gehen Sie mit der Abwärtspfeiltaste zu den Decoderfunk-
tionen. Drücken Sie die Plustaste, während PROGRAM A
DECODER hervorgehoben ist. Auf der Anzeige erscheinen
die aktuellen Einstellungen des Decoders.
- Während der Decodertyp hervorgehoben ist, drücken
Sie die Plus- oder Minustaste, um diesen Typ von
„1-Station" auf „PUMP" umzustellen.
- Nun wird P/MV über der Stationsnummer angezeigt.
Wählen Sie den P/MV-Ausgang 1 oder 2. Dieselbe
Pumpennummer darf in einer Anlage nur einem einzigen
Decoder zugeteilt werden!
-
65
Senden Sie mit einem Druck auf die Programmtaste die P/
MV-Adresse zum Decoder.
Damit wird diesem Decoder der P/MV-Ausgang des
Steuergeräts zugeordnet.
EINSTELLUNG VON ICD-SEN SENSORDECODERN
Die ICD-SEN Sensordecoder nehmen die Eingangsdaten
von den Sensoren entgegen und leiten diese über
einen Zweileiter-Kabelweg zum Steuergerät. Jeder
Sensordecoder hat zwei Eingangsanschlüsse (A und B); es
sind verdrillte Kabel.
Machen Sie einen Kabelanschluss betriebsbereit, indem
Sie das Kabel anschneiden und das Sensorkabel gemäß
den genauen ICD-SEN Anweisungen daran anschließen.
Schneiden Sie kein nicht verwendetes Anschlusskabel an.
Hunter HFS-Durchflussmesser lassen sich nur an
Anschluss A betreiben.
Clik-Sensoren können an beiden Anschlüssen (A und B)
laufen.
Bei Installation eines Durchflussmessers an einem
Zweileiter-Kabelweg muss das ACC dafür konfiguriert sein,
Daten vom Sensordecoder zu lesen. Dieser Punkt wird im
nächsten Abschnitt Set Up Overview
(Einstellungsübersicht) erklärt.
ÜBERSICHT ÜBER DIE EINSTELLUNGEN (SETUP OVERVIEW)
Anschluss eines HFS-durchflussmessers an einen Icd-SEn
Halten Sie die Informationstaste gedrückt und stellen Sie
den Wahlschalter auf SET FLOW MONITORING (Durch-
flussüberwachung einstellen).
Wählen Sie Select Flow Sensor (Durchflusssensor
auswählen).
Ändern Sie die Anschlussstelle auf ADM.
