Anschluss eines clik-Sensors an einen Icd-SEn
Halten Sie die Informationstaste gedrückt und stellen
Sie den Wahlschalter auf SET SENSOR OPERATION
(Sensorbetrieb festlegen).
Sie können die Anschlussstellen der Sensoren (1 bis 4) an
einem separaten Bildschirm einstellen.
Stellen Sie für alle mit einem ICD-SEN verbundenen
Sensoreingänge die Anschlussstelle auf ADM.
Drehen Sie den Wahlschalter auf ADVANCED FEATURES
(Erweiterte Funktionen), wählen Sie Decoder und beginnen
Sie die Programmierung eines Sensordecoders.
EINSTELLUNG SEN/DEC (SEN/DEC SETUP)
Bevor Sie fortfahren, entscheiden Sie, ob entweder
HFS- oder Clik-Sensoren über Zweileiter-Kabelwege
an einen ICD-SEN angeschlossen werden, und dass
die Anschlussstellen der HFS- oder Clik-Sensoren dem
ADM zugeordnet („gemappt") wurden, wie unter Set Up
Overview (Übersicht über die Einstellungen) beschrieben.
Damit legen Sie für die ICD-SEN Sensordecoder besondere
Zuordnungen der Sensoreingänge an. Sie müssen diesen
Schritt ausführen, damit das Steuergerät und der Decoder
wissen, an welcher Stelle jeder Sensortyp angeschlossen
ist.
• In einer Decodersteuerung können bis zu fünf
ICD-SEN Sensordecoder vorhanden sein; sie können
die Adressen 1 bis 5 erhalten. Damit verschwinden
jedoch die Ausgangsadressen der Stationen 1 bis 5
NICHT. Sensordecoder haben ihre eigenen Adressen-
nummern und das Steuergerät weiß immer, ob eine Nr.
5 eine Station oder einen Sensordecoder bezeichnet.
• Jeder Sensordecoder hat die beiden Anschlüsse A und
B.
• Einen Hunter HFS-Durchflusssensor können Sie nur
über Anschluss A betreiben.
• Die Sensoren der Clik-Reihe können Sie an A oder
B anschließen. Es ist auch möglich, am gleichen
Sensordecoder an Anschluss A einen HFS-Sensor und
an B einen Clik-Sensor zu betreiben.
66
• Drehen Sie den Wahlschalter auf ADVANCED
FEATURES (Erweiterte Funktionen) und gehen Sie mit
den Pfeiltasten zu den Decoderfunktionen.
• Drücken Sie die Plustaste.

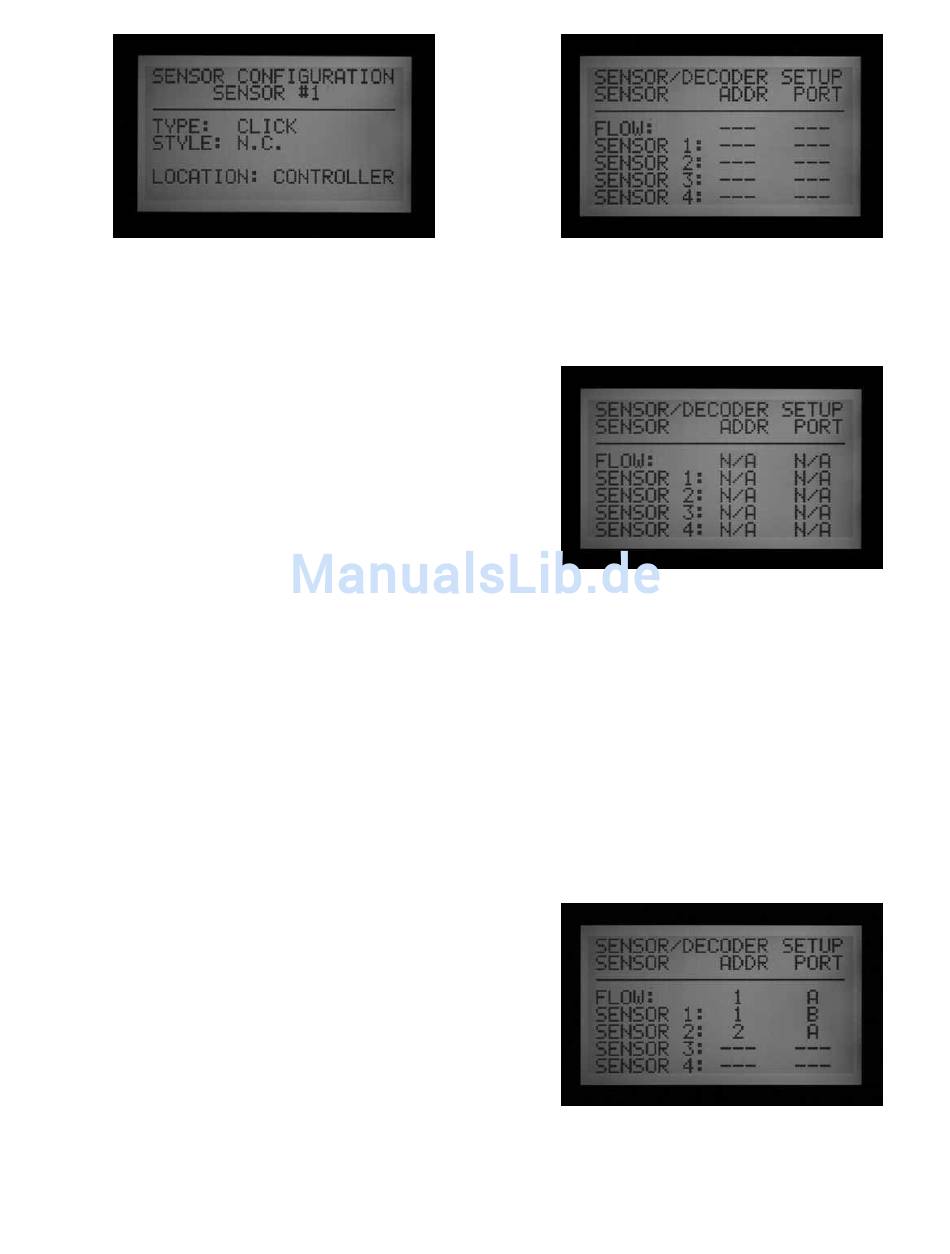

• Gehen Sie zu SEN/DEC SETUP (SEN/DEC Einstellung).
Drücken Sie die Plustaste.
• In diesem Bildschirm können Sie den ICD-SEN
Sensordecodern Sensoreingänge zuordnen. Sie
müssen diesen Schritt ausführen, damit das
Steuergerät und der Decoder wissen, an welcher
Stelle jeder Sensortyp angeschlossen ist.
• Falls Sie für einen Sensor oder Durchflussmesser
keine Adresse bzw. keinen Anschluss eingeben
können, ist die Anschlussstelle des Gerätes
möglicherweise nicht auf ADM gesetzt. Kehren Sie
zum vorherigen Abschnitt zurück und prüfen Sie die
Einstellung der Anschlussstellen.
• Gehen Sie mithilfe der Pfeiltasten die Durch-
flussmesser- und Sensoreingänge durch und
ordnen Sie die Decoderadresse dem richtigen
Anschluss zu (mapping). Dieser Schritt sollte vor der
Programmierung des ICD-SEN abgeschlossen sein.
