Jedes Steuergerät, das Festkabelverbindungen benötigt,
muss neben dem ACC-COM-xxx-Kommunikationsmodul
auch mit einem ACC-HWIM ausgestattet sein. Das HWIM
ist im Gehäuse des Steuergeräts am
ACC-Leistungsmodul zu installieren (siehe die ACC-
HWIM-Anleitung).

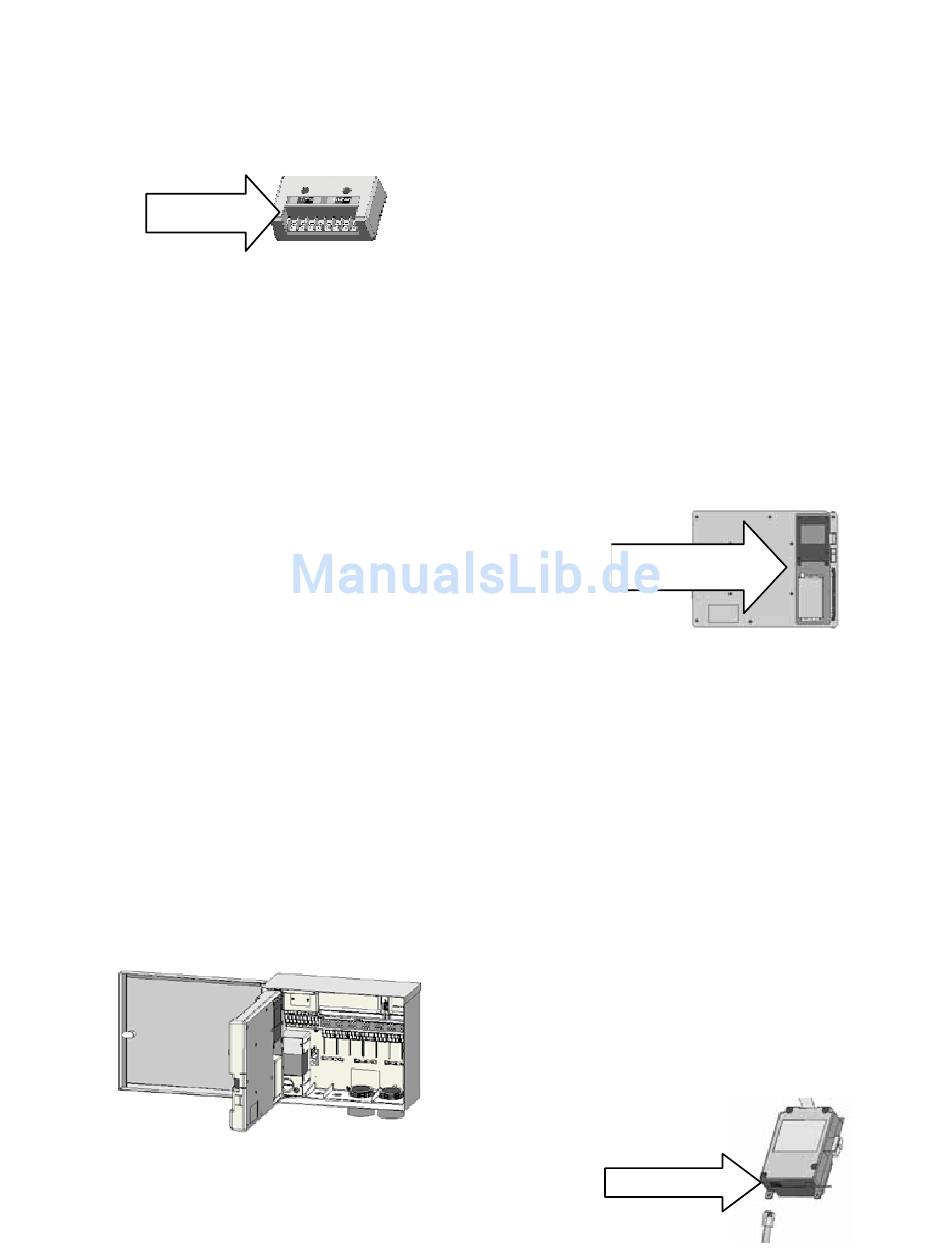

ACC-HWIM-
Anschlussleiste
Für Festkabelverbindungen benötigen Sie auch das
Hunter GCBL-Kabel. Dieses Spezialkabel besteht aus vier
verdrillten Adern mit Farbcodierung, verfügt über eine
Abschirmfolie und eine zusätzliche blanke Erdungsader,
RAD3-Funkmodule.
INSTALLATION DES
KOMMUNIKATIONSMODULS
BEI STEUERGERÄTEN ZUR
WANDMONTAGE .......................
1. Schalten Sie die Wechselstromversorgung des
Steuergerätes ab (OFF).
2. Öffnen Sie den Facepack-Türrahmen und lokalisieren
Sie die Abdeckung des Kommunikationsfaches
rechts an der Rahmenrückseite. Die folgenden
Schritte sind einfacher auszuführen, wenn Sie die
Facepack-Tür komplett abnehmen (entfernen Sie das
Flachbandkabel vom Facepack-Türrahmen, öffnen
und heben Sie den Türrahmen, drücken Sie das
obere Scharnier zusammen und entnehmen Sie den
Türrahmen aus dem unteren Rahmen).
3. Entfernen Sie die Abdeckung des Kommunikations-
faches (sechs Schrauben).
4. Nehmen Sie die Plakette mit dem ACC-Logo ab (zwei
Schrauben).
FUNKINSTALLATION, ZUSÄTZLICHE SCHRITTE
Wenn Sie das Com-Modul mit einem RAD3 Funkgerät
betreiben, sollten Sie das Funk-Flachbandkabel
86
ist ummantelt und für Erdverlegung geeignet. Dieses
Kabel ist ebenfalls separat zu bestellen.
• Planen Sie die Verlegung des Festkabels im Voraus.
Sie müssen dieses Kabel von der ACC-HWIM-Klemme,
aus dem Gehäuse heraus, zum jeweiligen Gerät
verlegen.
Schalten Sie die Wechselstromversorgung am Steuergerät
aus (OFF), bevor Sie das Com Modul installieren. Hierzu
können Sie den Wechselstromkreis am Steuergerät
unterbrechen oder die Sicherung an der Transforma-
torengruppe des Steuergerätes entfernen. Auf einem
Standfuß installierte Steuergeräte verfügen über einen
Hauptschalter für die Stromzufuhr; stellen Sie ihn auf OFF.
• Beachten Sie die zusätzlichen Installationsschritte für
anschließen, bevor Sie das ACC-COM-xxx in seinem Fach
installieren.
Türrückseite, COM
und RAD3 installiert
• An einem Ende verfügt das Funk-Flachbandkabel über
einen rechteckigen 14-poligen Steckverbinder für den
Anschluss ans Com-Modul; das andere Kabelende hat
einen neunpoligen DB-9-Stecker für den Anschluss
ans Funkgerät. Der 14-polige Steckverbinder ist mit
Schlitzen versehen und lässt sich nur in eine Richtung
einfügen. Richten Sie den Steckverbinder korrekt aus
und drücken Sie ihn in den Steckanschluss oben am
Com-Modul.
• Überzeugen Sie sich bei der Installation des
Com-Moduls in die Öffnung, dass das Flachbandkabel
an der Rückseite der Einheit sichtbar ist, um das
RAD3-Funkmodul daran anschließen zu können.
5. Wenn Sie ein ACC-COM-POTS-Kommunikations-
modul verwenden, schließen Sie das RJ-11-Fach
über die Niederspannungs-Leitungsöffnungen an.
Verbinden Sie das Telefonkabel mit der passenden
Buchse unten am ACC-COM-POTS-Modem und
setzen Sie es ein, bis es mit einem Klick an seinem
Platz sitzt.
RJ-11-Anschluss
