24 VAC-TESTANSCHLUSS ..............................................................
Das Leistungsmodul besitzt einen unter Dauerstrom
stehenden sogenannten „constant-hot" 24 V-Wechselstro-
mausgang, der für Tests zum Auffinden der
Ventilstandorte dienen kann:
1. Verbinden Sie nach Einschalten des Steuergerätes
den gemeinsamen Masseleiter mit den
COM-Anschlussklemmen, wie bereits zuvor
beschrieben.
2. Halten Sie jeden Leiter an die zur Bestimmung des
Ventilstandortes mit 24 VAC gekennzeichneten
Klemmen.
3. Die Ventile öffnen sich elektrisch, wenn der Leiter den
ANSCHLUSS VON HAUPTVENTILEN UND/ODER STARTRELAIS FÜR PUMPEN

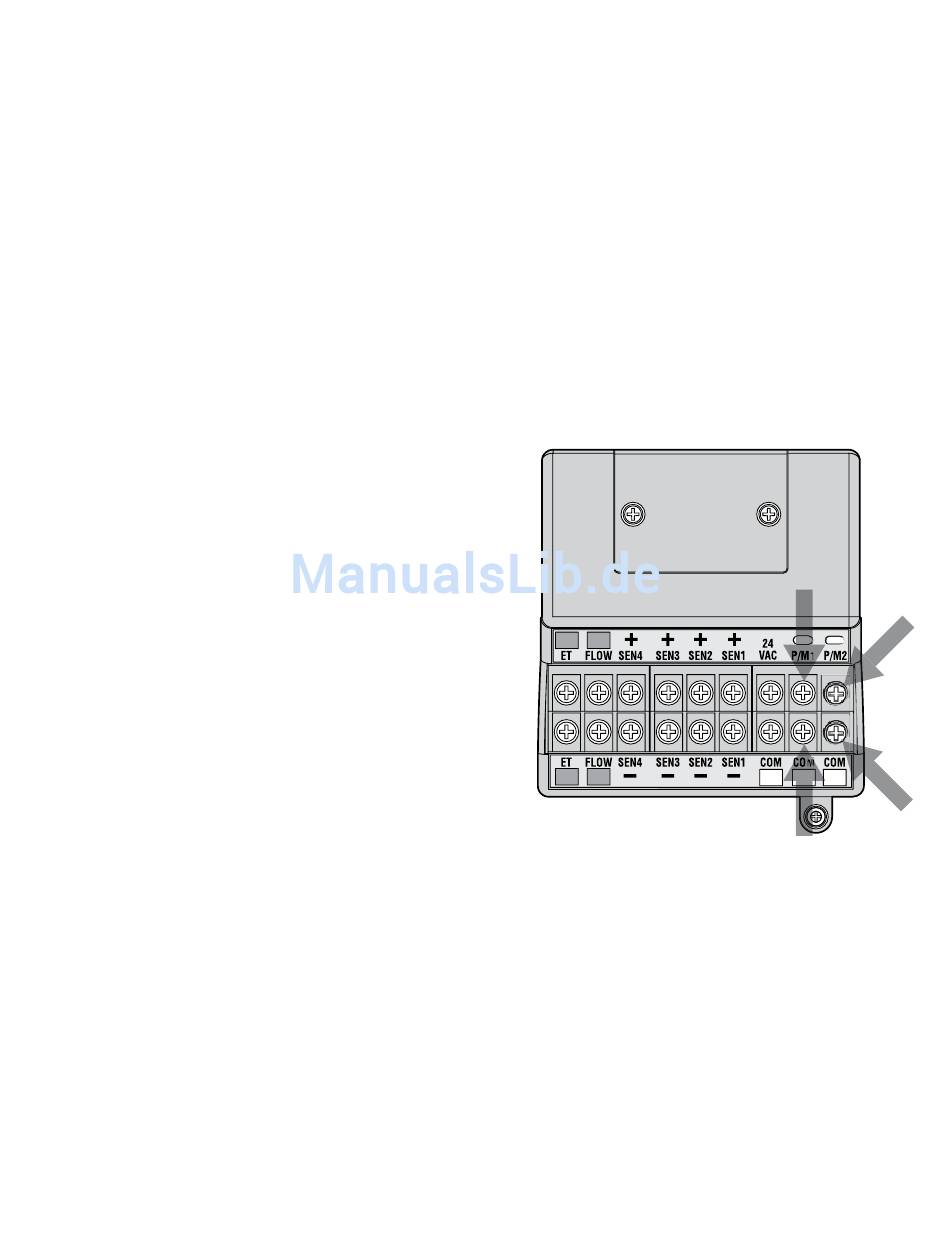

Die Anschlüsse für Pumpe und Hauptventil(e) befinden
sich oben rechts am Leistungsmodul, in der oberen linken
Ecke des Steuergeräts.
Suchen Sie die Schraubklemmen P/M1 und P/M2 am
Leistungsmodul. Diese Ausgänge sind für 24 VAC und
maximal 0,320 A zur Versorgung einer einzigen
Hauptventilmagnetspule oder eines Startrelais einer
Pumpe (oder eines Relaisverstärkers) ausgelegt.
Die von den P/M-Anschlüssen rücklaufenden Adern
(Magnetspule oder Relais) sind mit einem COM-Anschluss
an der unteren Anschlussreihe des Leistungsrmoduls zu
verbinden.
Schließen Sie eine Ausgangsader je Pumpenrelais oder
je Hauptventilmagnetspule an den gewünschten 24 VAC
P/M-Anschluss an.
Verbinden Sie die rücklaufenden Adern mit einem
der als COM markierten Anschlüsse direkt unter den
P/M-Ausgängen.
Die Konfiguration der P/M-Anschlüsse wird in dieser
ANSCHLUSS VON SENSOREN ZUR ABSCHALTUNG BEI REGEN ODER FROST
An ein ACC-Steuergerät können Sie bis zu vier Hunter
Sensoren anschließen:
• Mini-Clik®
• Rain-Clik™ (einschließlich Wireless Rain Clik)
• Freeze-Clik®
• Mini-Wetterstation
Auch der Hunter Flow-Clik™ lässt sich anschließen, aber
wir empfehlen, an seiner Stelle den HFS zu verwenden.
Die Clik-Sensoren schalten im ACC-Steuergerät einzelne
Programme ab, aber nicht notwendigerweise das gesamte
Steuergerät. Jeder Sensor kann per Programm seine
eigenen Anweisungen erhalten.
Hunter Clik-Sensoren sind in der Regel „normalerweise-
14
24 VAC-Anschluss berührt.
4. Nach Bestimmung des Ventilstandortes können Sie
den Leiter in die richtige Anschlussklemme einführen.
Diese Funktion erlaubt dem Benutzer die Anordnung
der Ventile in einer für ihn logischen Reihenfolge, ohne
die Gefahr, das Steuergerät durch sich gegenseitig
berührende Leiter zu beschädigen.
5. Die 24 VAC-Anschlüsse können auch zur
Stromversorgung der funkgesteuerten
Clik-Sensorempfänger dienen. Für mehr Informationen
siehe ANSCHLUSS VON SENSOREN ZUR
ABSCHALTUNG BEI REGEN ODER FROST auf Seite
14.
Anleitung unter der Einstellung Pumpenbetrieb im Kapitel
Programmierung und Betrieb behandelt.
geschlossen" und öffnen bei Alarmzustand. Im Fall eines
Alarms setzt das Steuergerät die Bewässerung aus. Unter
Ausschluss jeglicher Gewährleistung können auch Ab-
schaltungssensoren mit Trockenkontakt anderer Hersteller
verwendet werden, sofern sie a.) spannungsfrei arbeiten
und b.) den Stromkreis bei Eintreten der Abschaltbedin-
gung öffnen. Hunter trifft keine Aussagen über Nutzen und
Wirksamkeit solcher Fremdgeräte und -anschlüsse.
1. Für den Anschluss der Clik-Sensoren suchen Sie die
SEN [1-4]-Anschlussklemmen am Leistungsmodul
(obere rechte Ecke des Steuergeräts).
2. Verlegen Sie von jedem Sensor ein Aderpaar durch
die Leitungsöffnungen für Niederspannung unten
ins Gehäuse des Steuergeräts
