• Ein Beispiel: Einen HFS-, einen Mini-Clik- und einen
Frostsensor mit zwei ICD-SEN Sensordecodern
konfigurieren.
In diesem Beispiel gibt es zwei ICD-SEN
Sensordecoder. Einem dieser ICD-SEN Sensordecoder
wird die Adresse 1 zugeteilt. An diesem Felddecoder
ist das HFS an Anschluss A und einer der
Clik-Sensoren an B angeschlossen. Der zweite
ICD-SEN Sensordecoder hat die Adresse 2. Der
verbleibende Sensor wird an Anschluss A des zweiten
Sensordecoders betrieben.
• Sobald die Programmierungen an diesem Bildschirm
korrekt abgeschlossen sind, können Sie den ICD-SEN
Sensordecoder am Programming Port (Programmier-
anschluss) konfigurieren.
• Führen Sie das abisolierte Ende der roten Ader des
ICD-SEN Decoders in eine der beiden Öffnungen des
Programmieranschlusses rechts unten am Decoder-
ausgangsmodul ein.
• Führen Sie dann die blaue Decoderader entsprechend
in die andere Öffnung am Programmieranschluss
ein. Die roten und blauen Kabel dürfen sich nicht
berühren!
• Drehen Sie den Wahlschalter auf ADVANCED
FEATURES (Erweiterte Funktionen). Gehen Sie mit
der Abwärtspfeiltaste zur Auswahl der Decoderfunk-
tionen. Drücken Sie die Plustaste. Drücken Sie bei
hervorgehobener Anzeige PROGRAM A DECODER die
Plustaste. Beim Versuch der Kommunikation mit dem
Decoder am Programmieranschluss erscheint die
Anzeige Checking for a decoder... (suche nach einem
Decoder ...).
• Das Decoderausgangsmodul prüft, ob ein Decoder
angeschlossen ist. Wenn die Adern korrekt in den
Programmieranschluss eingeführt sind, erscheinen
im Bildschirm die Decodereinstellungen.
• Wird ein Decoder erkannt, so erscheint auf der
Anzeige der Decodertyp: Sensor. Wählen Sie eine
Sensordecoder-Adressennummer von 1 bis 5.
• Diese Nummern sind nicht identisch mit den
Stationsadressen. Insofern entsteht kein Konflikt mit
den Stationsausgängen 1 bis 5 (der Unterschied wird
erkannt).
• Wählen Sie die Adresse eines ICD-SEN
Sensordecoders übereinstimmend mit dem
67
Sensoreingang, mit dem dieser Decoder
kommunizieren soll. Sobald die richtige Adresse
eingegeben ist, drücken Sie zur Übermittlung der
Daten die Programmtaste.
• In der Anzeige erscheint Programming Complete
(Programmierung abgeschlossen). Wenn die
Mitteilung Programming Failed (Programmierung
fehlgeschlagen) erscheint, führen Sie die ICD-SEN
Adern erneut ein und senden Sie die Daten nochmals.
• Nach abgeschlossener Programmierung können
Sie nachsehen, welche Sensoren einem ICD-SEN
Sensordecoder zugeordnet sind und ebenso die
Adresse.
• Während sich der programmierte ICD-SEN
Sensordecoder noch im Programming Port (Program-
mieranschluss) befindet, gehen Sie mit der linken
Pfeiltaste zurück zum Hauptbildschirm der Decoder-
funktionen. Drücken Sie bei hervorgehobener Anzeige
PROGRAM A DECODER die Plustaste.

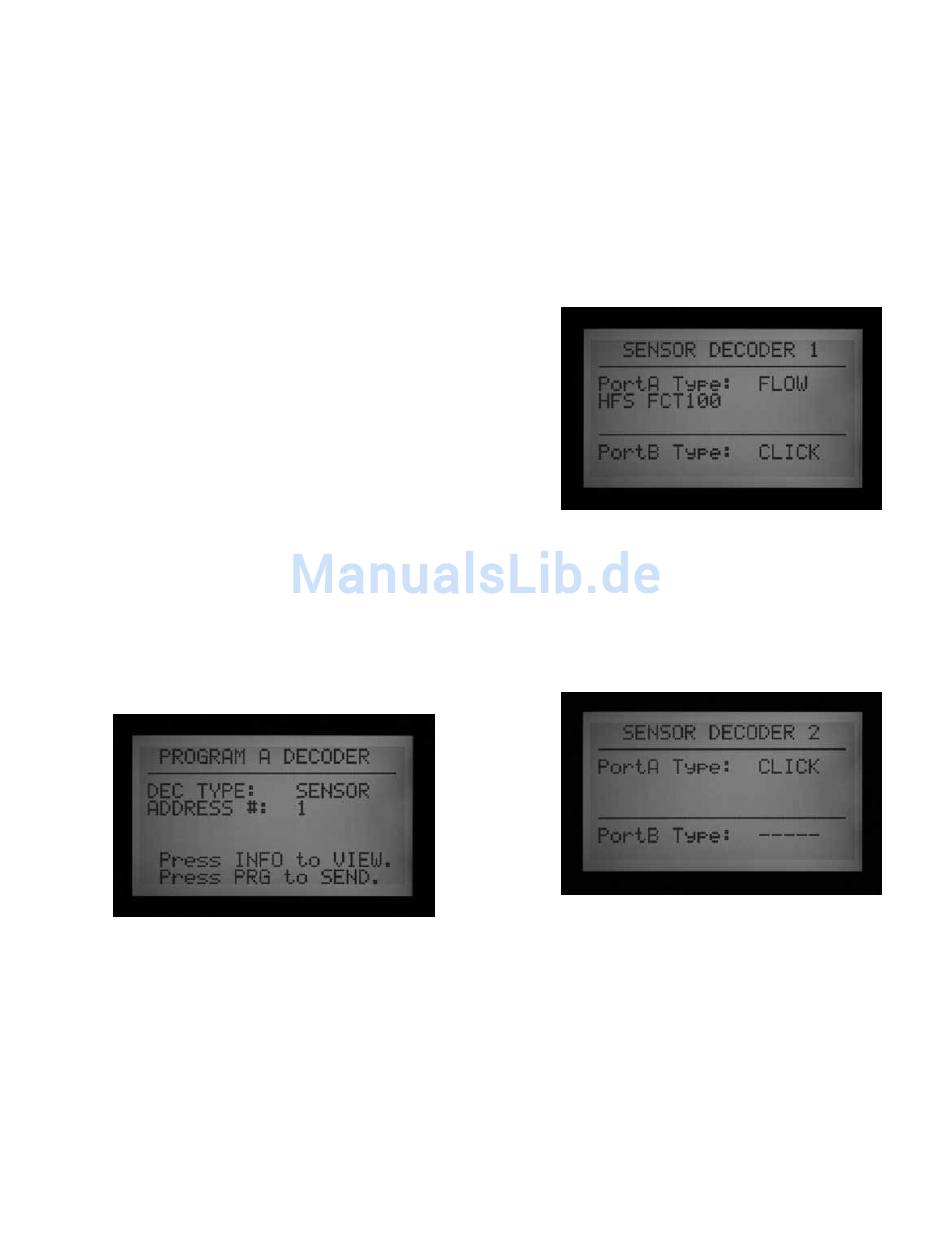

• Sobald der Decoder am Programmieranschluss
erkannt wird, halten Sie die blaue
Informationstaste gedrückt. In diesem Bildschirm
sehen Sie die Decoderadresse und den an jedem De-
coderanschluss betriebenen Sensortyp. Im Folgenden
sehen Sie eine Anzeige des vorherigen Beispiels mit
zwei an einen ICD-SEN angeschlossenen Sensoren:
Der zweite ICD-SEN Sensordecoder erscheint hier wie
folgt:
Nach dieser Programmierung des Decoders können
Sie jederzeit die Informationen über den ICD-SEN
Sensordecoder abrufen. Außerdem können Sie die
Adresse oder die Sensorauswahl jederzeit ändern,
falls sich am System etwas verändert.
