ANSCHLUSS DER WECHSELSTROMVERSORGUNG, GEHÄUSE ZUR
WANDMONTAGE ...................................................................................
Das ACC-Steuergerät arbeitet mit Wechselspannung,
230 VAC oder 120 VAC, je nach Anschlussform der
Eingangskabel.
Die Versorgungskabel müssen vom Typ 14 AWG (2 mm²)
oder stärker sein.
Das ACC ist für eine Wechselspannung von 120 V
vorverkabelt, lässt sich aber leicht auf 230 V umstellen.
Fragen Sie einen lizensierten Elektriker nach der richtigen
Ausführung dieser Anschlüsse.
• Schalten Sie die Wechselstromquelle aus und prüfen
Sie nach, ob sie tatsächlich ausgeschaltet ist.
• Entfernen Sie die Schrauben am Kabelfach und
nehmen Sie die Tür dieses Faches ab.
• Entfernen Sie etwa 13 mm (½") der Isolierung an den
Enden der Wechselstromkabel und führen Sie diese
durch die Leitungsöffnung ins Kabelfach ein.

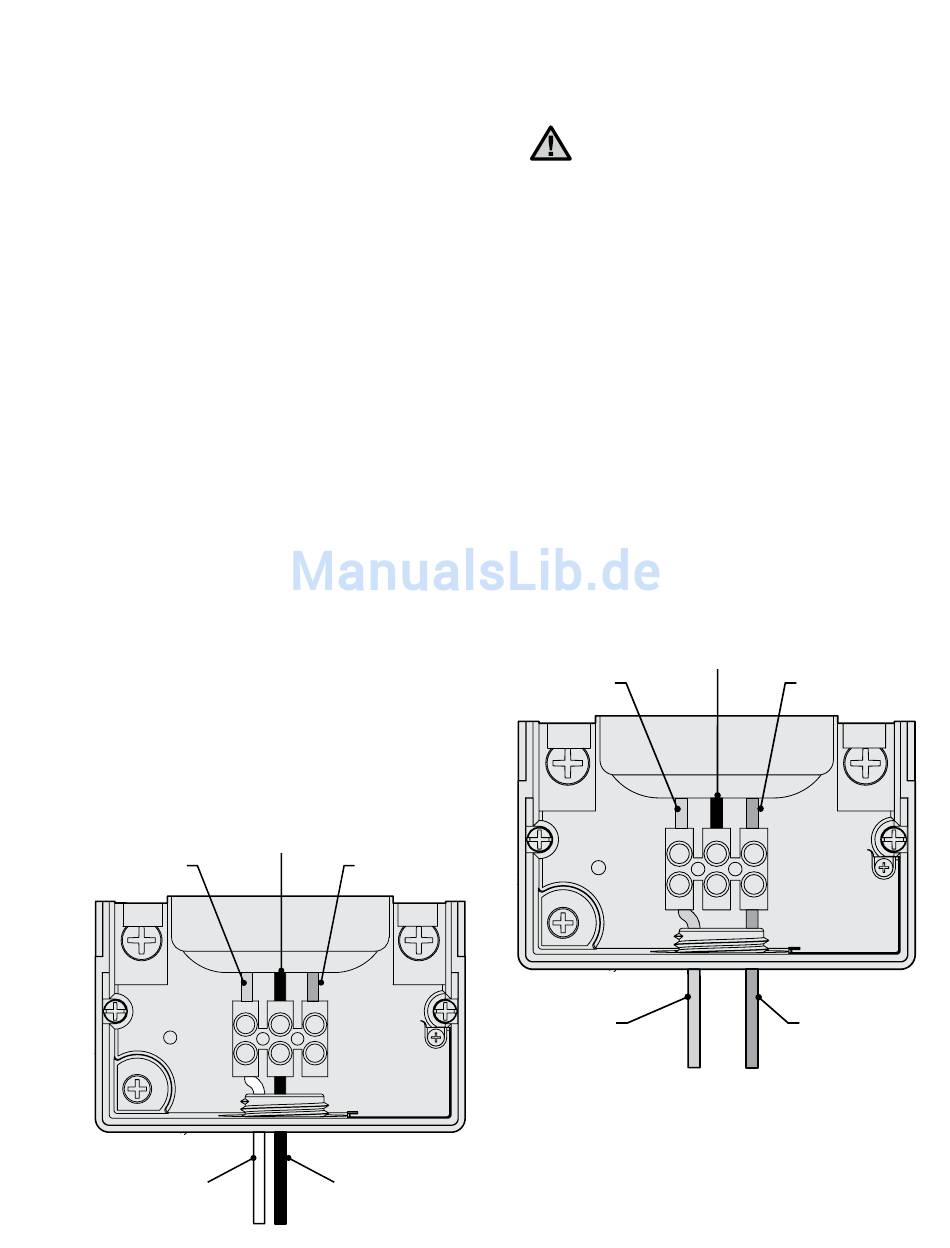

• Schließen Sie den weißen Kunststoff-Klemmenblock
gemäß den folgenden Diagrammen an.
Verbinden Sie für den Betrieb unter 120 V~ die schwarze
Eingangsader (Phasenkabel) an der Verkabelungsklemme
mit der schwarzen Kabelführung vom Transformator.
Führen Sie die schwarze eingehende Kabelführung in die
Öffnung gegenüber vom schwarzen Transformatorenkabel
ein und ziehen Sie die Schraube sorgfältig fest.
Verbinden Sie den weißen eingehenden Nullleiter mit der
blauen Kabelführung vom Transformator.
Die braune Ader ist ein Phasenkabel und steht unter einer
Spannung von 230 V. Sollten Sie unter 120 V arbeiten,
so schließen Sie die braune Ader (230 VAC) nicht an den
Verkabelungsklemmen an, sondern schneiden Sie sie ab.
Blau (Nullleiter)
Weiß (Nullleiter, USA)
oder Blau (Nullleiter,
international)
5
Schwarz (120 VAC)
Braun (230 VAC)
ACC-Transformator
Schwarz (120 VAC, USA)
Die grüne oder grün-gelbe Erdungsader ist
möglicherweise mit diesem doppelt isolierten,
potenzialfrei geerdeten Transformator nicht
erforderlich. Verbinden Sie diese Adern falls
erwünscht und erlaubt mit dem Erdanschluss
des Steuergerätes. Montieren Sie im
Steuergerät unter der mitgelieferten
Verteilerdose eine T-Abzweigungsdose und
führen Sie die Erdleitung aus dieser T-Dose zum
Erdanschluss des Steuergerätes.
Ziehen Sie die Schraube fest und bringen Sie die
Abdeckung wieder an.
Verbinden Sie für den Betrieb unter 230 V~ die
Eingangsader (Phasenkabel, nach vielen Verkabe-
lungsstandards braun) an der Verkabelungsklemme mit
der braunen Kabelführung vom Transformator. Verbinden
Sie den Eingangsnullleiter (gemäß einigen internation-
alen Standards blau) mit der blauen Kabelführung vom
Transformator. Ziehen Sie die Schrauben fest und bringen
Sie die Abdeckung wieder an.
Schalten Sie die AC~ (Wechselstromquelle) ein und führen
Sie einen Test durch. Schlagen Sie für weitere Anschlüsse
in den Abschnitten Erdung und Stationsverkabelung nach.
Schwarz (120 VAC)
Blau (Nullleiter)
ACC-Transformator
Blau (Nullleiter)
Braun (230 VAC)
Braun (230 VAC)
