3. Die Sensoradern sind in fest zugeordneten Paaren
anzuschließen: Jeweils eine Ader zur Plusklemme
und die andere Ader zur Minusklemme der gleichen
Sensornummer. Verdrillen Sie keinesfalls Adern
verschiedener Sensoren untereinander und
schließen Sie sie nicht an die gleiche Klemme an.
4. Lösen Sie die Schraube der ersten Sensorklemme
(SEN1), schließen sie eine Ader an die Plusklemme
an und ziehen Sie die Schraube wieder fest.
5. Verbinden Sie analog die andere Ader dieses
Sensors mit der SEN1-Minusklemme.
6. Schlagen Sie zum Anschluss des Empfängers
des Wireless Rain Clik (WRC) oder des Wireless
Rain-Freeze Clik in der Anleitung nach, die zur
Montage und Adressenzuordnung dem WRC
beigelegt ist.
7. Schließen Sie eine der gelben Stromversorgun-
sadern des Empfängers an die 24 VAC-Klemme
des Leistungsmoduls an (mit einer Maximalka-
pazität von 400 mA ist der 24 VAC-Anschluss für
Clik-Empfänger geeignet).
8. Schließen Sie die andere gelbe Empfängerader an
eine beliebige COM-Klemme an.
9. Vervollständigen Sie die Installation des Wireless
Clik gemäß der WRC-Anleitung.
ANSCHLUSS DES HUNTER DURCHFLUSSSENSORS HFS ..................
15
Alle weiteren Programmeinstellungen werden am
Facepack vorgenommen; sie sind im Abschnitt Einstellen
des Sensorbetriebs im Kapitel Programmierung und
Betrieb behandelt.
Die Durchflussfunktionen des ACC sind hauptsächlich auf
den HFS-Durchflussmesser ausgelegt. Dennoch können
Sie auch andere geeignete
Durchflusssensoren anschließen. Schlagen Sie in der
Anleitung über die Flusssensoren die Angaben über
Verkabelung und Kalibrierung nach.

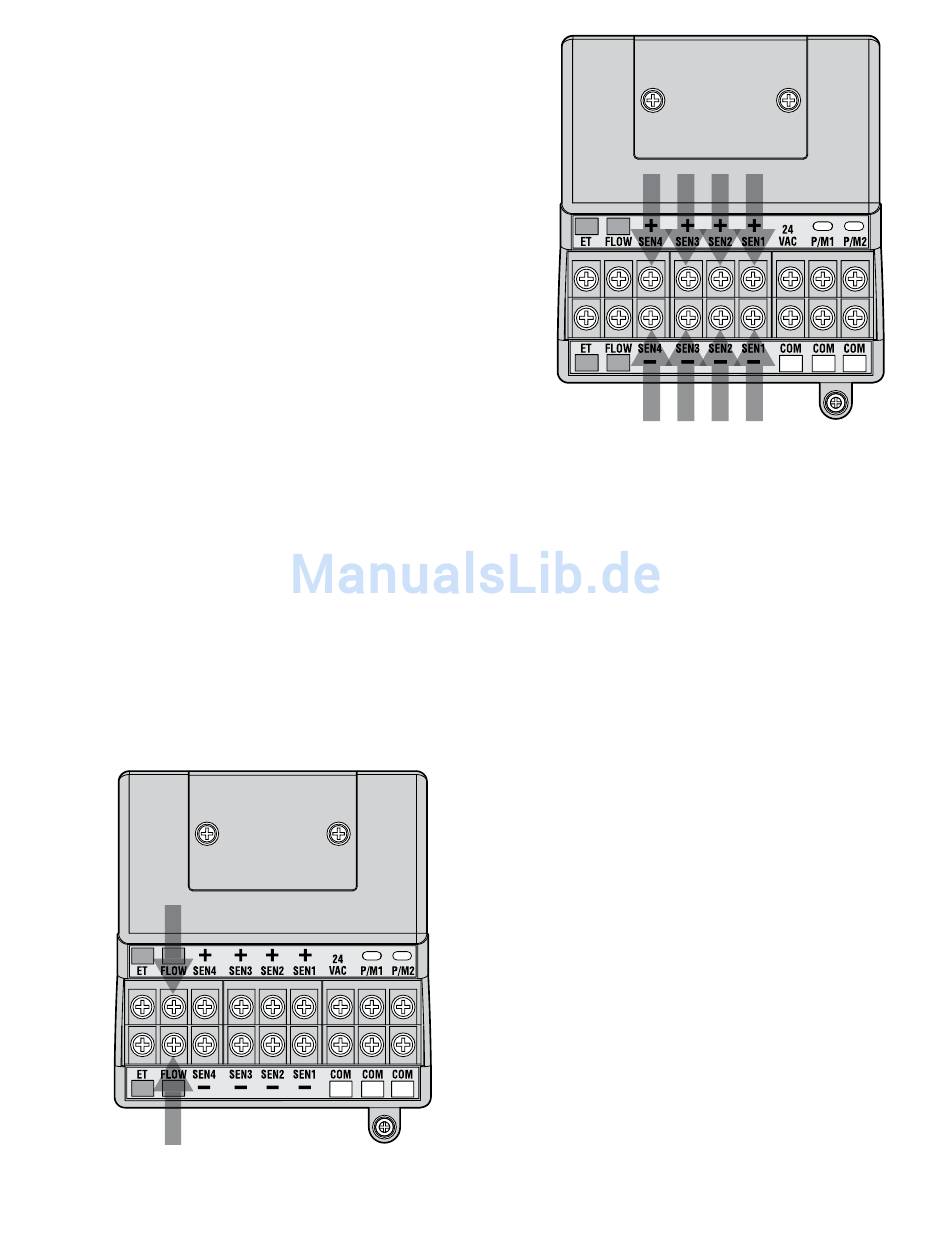

1. Um einen HFS (Hunter-Flow-Sensor) anzuschließen,
verlegen Sie die beiden 1 mm (18 AWG)
Adern vom HFS durch die Leitungsöffnungen
für Niederspannung unten ins Gehäuse des
Steuergeräts.
2. Suchen Sie die roten und schwarzen mit „Flow"
beschrifteten Klemmen nahe der linken Seite des
Leistungsmoduls. Schließen Sie das rote Kabel
vom HFS an die rote Klemme und das schwarze
HFS-Kabel an die schwarze Klemme an.
3. Das Vertauschen der roten und schwarzen
Anschlüsse führt zwar nicht zu Geräteschäden,
aber das ACC-Steuergerät kann in diesem Fall die
Flusswerte nicht lesen.
4. Einstellung, Lernen und Konfiguration des
Durchflusses sind im Abschnitt Einstellung
der Durchflussüberwachung im Kapitel
Programmierung und Betrieb beschrieben.
