Rohrgröße
Metrisch
(rund)
1"
25 mm
1.5"
38 mm
1.5"
38 mm
2"
50 mm
2"
50 mm
3"
76 mm
3"
76 mm
4"
100
mm
Das HFS kann keine Durchflussmengen „lesen", die die
aufgelistete Mindestdurchflussrate einer Rohrgröße (in G/
min oder l/min) unterschreiten.
Nach Anschluss eines Durchflussmessers gemäß der
HFS-Installationsanleitung ist die Rohrgröße im ACC
einzugeben, damit korrekte Messwerte gelesen werden.

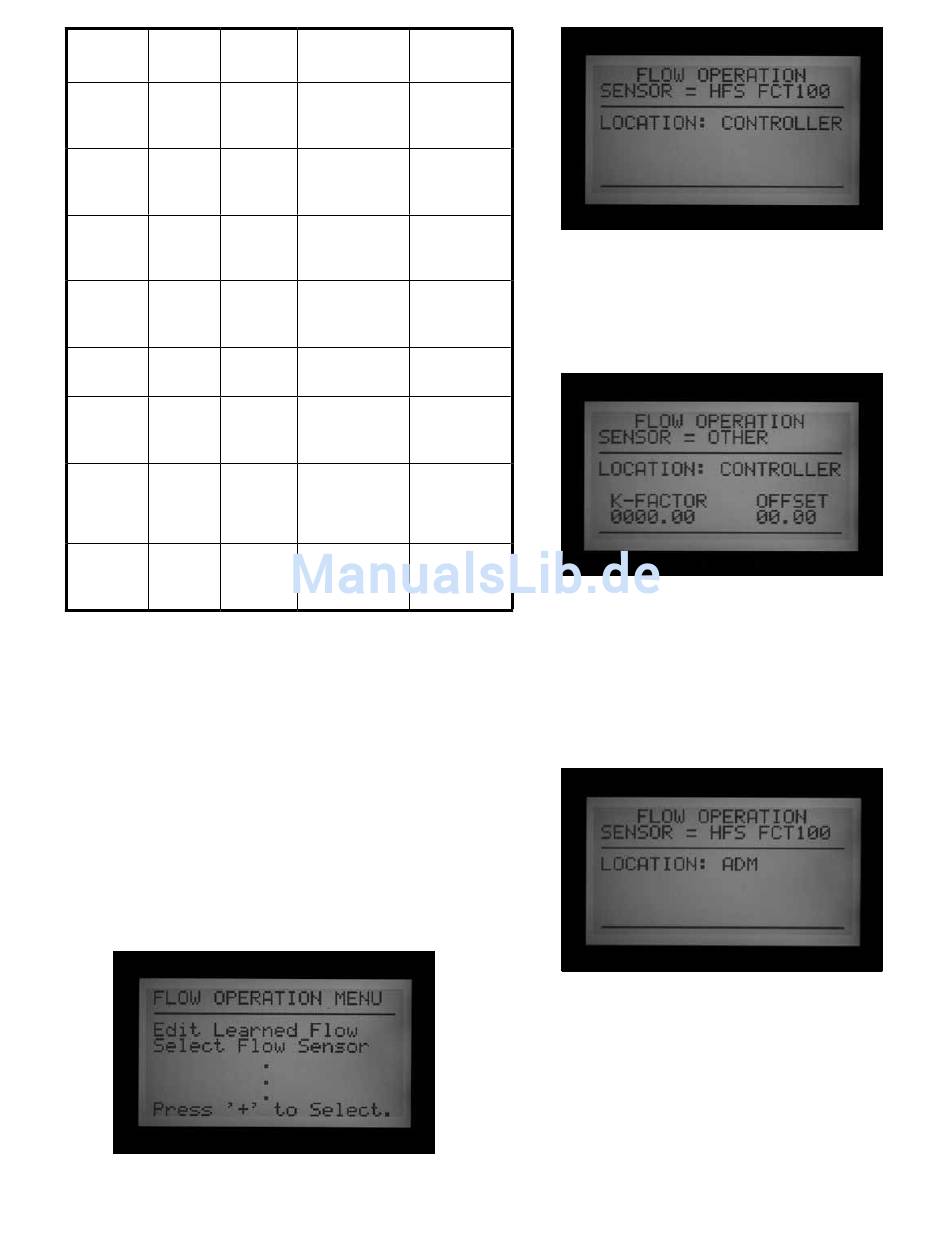

1. Kalibrierung der Messwerte des Durchflusssensors:
Starten Sie in einer anderen Wahlschalterstellung;
halten Sie die Informationstaste gedrückt und stellen
Sie den Wahlschalter auf SET FLOW MONITORING
(Durchflussüberwachung einstellen). Lassen Sie
die Informationstaste los und der Bildschirm Flow
Operation (Durchflussbetrieb) erscheint.
2. Navigieren Sie mit der Abwärtspfeiltaste zum
gewünschten Durchflusssensor und wählen Sie ihn
mit der Plustaste.
51
Klasse
Anschlussstück
Modell
Schedule
FCT100
40
(weiß)
Schedule
FCT150
40
(weiß)
Schedule
FCT158
80
(grau)
Schedule
FCT200
40
(weiß)
PN 15
FCT208
(grigio)
Schedule
FCT300
40
(weiß)
Schedule
FCT308
80
(grau)
Schedule
FCT400
80
(weiß)
Mindestfluss
(G/min / l/min)
6/22
13/49
13/49
3. Wechseln Sie mit der Plustaste zwischen
den Rohrgrößen in der Spalte Fitting Model
20/75
(Anschlussstück Modell), bis die richtige Größe
angezeigt wird. Die letzte Wahlmöglichkeit nach den
FCT- Standardmodellen ist OTHER.
20/75
50/189
50/189
60/227
4. Wenn das Steuergerät ein Decoderausgangsmodul
besitzt und Sie den Durchflussmesser über
einen Zweileiter-Kabelweg an einen ICD-SEN
Sensordecoder anschließen, dann navigieren Sie
mit der Pfeiltaste zu Location (Anschlussstelle).
Ändern Sie die Anschlussstelle mit den Plus- und
Minustasten auf ADM.
5. Verlassen Sie die Wahlschalterposition zur
Speicherung der Einstellungen, sofern Sie nicht
OTHER gewählt haben.
