WANDMONTAGE METALLSCHRANK ...............................................
Erforderliche Werkzeuge:
• Langer Bohreinsatz mit Verlängerungsstück
• Philips-Schraubendreher oder entsprechendes Bit,
(zur Verwendung mit der Verlängerung) – möglichst
magnetisch.
• Abisolierwerkzeug.
Anforderungen an den Installationsort: A) Bei
Gebäude-installationen muss ein Schutzschalter oder
Stromkreis-unterbrecher integriert sein; B) Dieser
Schutzschalter oder Stromkreisunterbrecher muss in
unmittelbarer Nähe des Steuergerätes und für den
Bediener leicht erreichbar sein; C) Der Schutzschalter bzw.
Stromkreisunterbrecher muss als
Unterbrechervorrichtung für das Steuergerät
gekennzeichnet sein.
Installieren Sie das Gerät nicht an einem Ort, der sich im
Strahlbereich eines Regners befindet.
Halten Sie einen Mindestabstand von 7 m zu
elektrischen Spannungsquellen wie
Transformatoren, Motoren von Pumpstationen
usw ein.
Der Installationsort sollte teilweise oder ganz beschattet und
nicht längere Zeit direktem Sonnenlicht ausgesetzt sein.
Das ACC-Steuergerät in Metallausführung zur Wandmontage
ist mit 13,6 kg relativ schwer. Die Aufhängeöffnung
erleichtert die Montage.
Das Steuergerät wird mit Montagezubehör ausgeliefert.
Die für den jeweiligen Installationort geeignete, sach-
und fachgerechte Montage unterliegt jedoch immer der
Verantwortung des Benutzers.
Das ACC ist ca. 40 cm breit. Links vom Steuergerät ist ein
Mindestabstand von 40 cm einzuhalten, um ein freies Öffnen
der Tür zu ermöglichen.
Zur einfacheren Montage sollte man vorher die Tür des
Metallgehäuses abnehmen. Öffnen Sie die Schwingtür,
greifen Sie sie vorsichtig oben und drücken Sie von unten
in der Nähe des Scharniers nach oben. So hängen Sie die
4

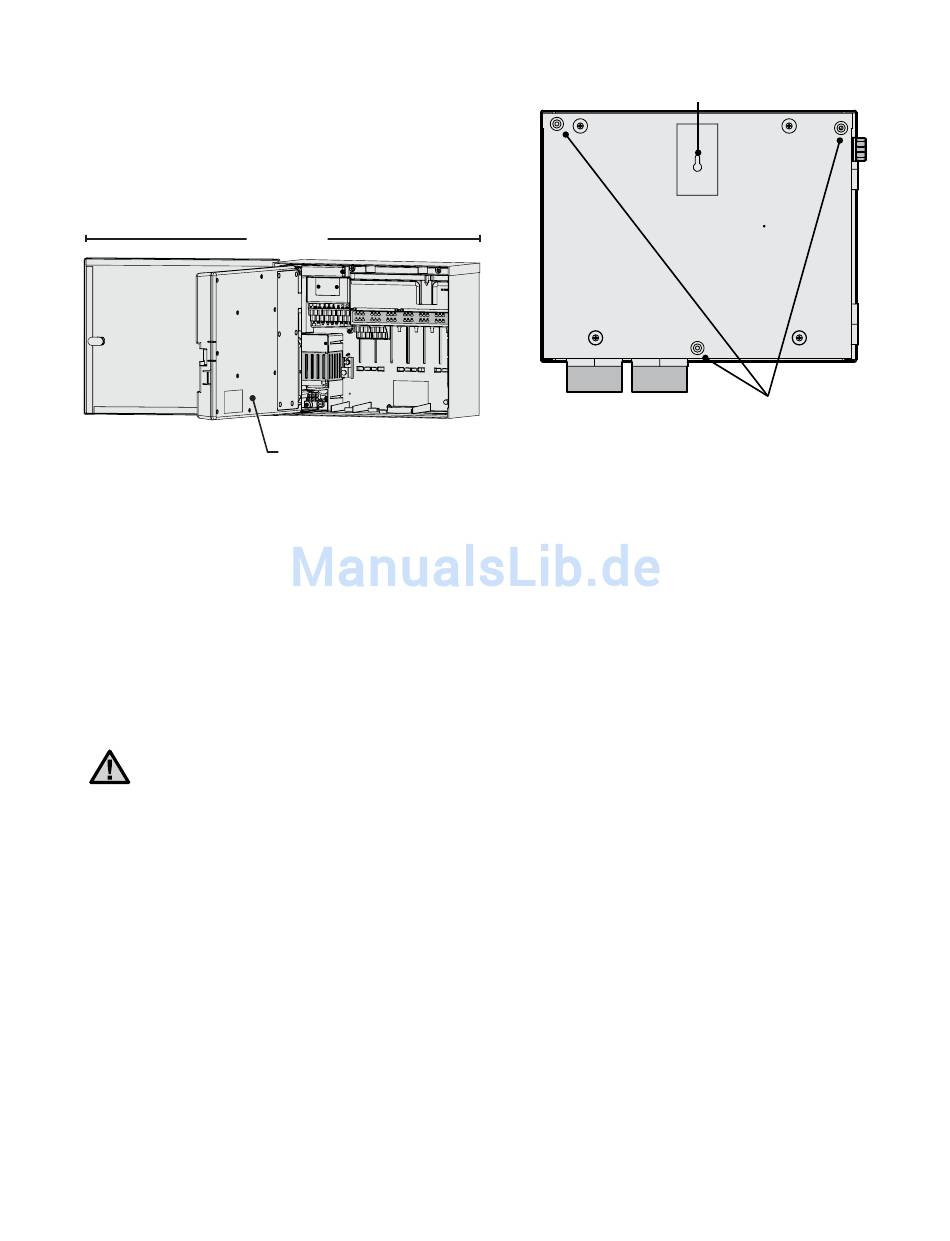

31" (80 cm)
Facepack-Tür
Aufhängeöffnung
Scharniere aus und können die Tür abnehmen.
Entnehmen Sie die Programmiereinheit (im folgenden
"Facepack") aus dem Steuergerät:
1. Öffnen Sie die Facepack-Tür an der Vertiefung
rechts.
2. Trennen Sie das graue Flachbandkabel von
der Rückseite des Facepacks ab. Ziehen Sie
sanft an diesem Flachbandkabel; eine leichte
Rüttelbewegung kann das Lösen der An-
schlussverbindung erleichtern.
3. Hängen Sie das obere Türscharnier aus, indem Sie es
nach oben drücken und die Tür neigen. Entnehmen
Sie das Facepack und bewahren Sie es an einem
sicheren Ort auf.
4. Optional: Befestigen Sie das Steuergerät mithilfe
seiner Aufhängeöffnung (oben in der Mitte) an der
Wand. Lassen Sie dabei links hinreichend Freiraum
zum Öffnen der Tür.
5. Bohren Sie ein Loch für Verankerung und
Montageeinsatz.
6. Drehen Sie in diese Aufhängestelle eine Schraube
der Größe #10 (5 mm) ein und lassen Sie sie etwa
6 mm herausragen, um das Steuergerät daran
aufzuhängen.
7. Hängen Sie das Steuergerät an der schlüsselloch-
förmigen Aufhängeöffnung an die Wand.
8. Legen Sie eine Wasserwaage auf das Gehäuse des
Steuergeräts und richten Sie es waagerecht aus.
9. Suchen Sie die drei Montageöffnungen im Gehäuse.
Bei abgenommenem Facepack sind sie von vorn
sichtbar: deutliche Vertiefungen an den beiden
oberen Ecken und eine flachere Vertiefung unten in
der Mitte.
10. Markieren Sie diese drei Stellen und installieren Sie
die Verankerungen.
11. Korrigieren Sie die Position des aufgehängten
Steuergeräts. Drehen Sie die drei verbleibenden
Schrauben mithilfe eines langen Schraubendrehers
oder eines Bohrer-Verlängerungsadapters (75 mm
/ 3") mit magnetisierter Spitze ein - eine Schraube
an jeder Verankerungsstelle - und sichern Sie die
Befestigung.
Montageöffnungen
