vom Feld kommend durch die Kabel- oder
Leitungsöffnungen ins Kabelfach des Steuergeräts.
• Schließen Sie das Zweileiter-Adernpaar (rot und blau)
an die Schraubklemmen des Decoderausgangsmod-
uls an.
• Am Decoderausgangsmodul gibt es zwei Reihen mit
Schraubklemmen, eine rote und eine blaue Reihe, mit
der Beschriftung 1-2-3-4-5-6. Jede Zahl entspricht
einem Zweileiter-Kabelweg (Adernpaar) zum Feld.
(Manche Anlagen benötigen nur einen Zweileiter-
Kabelweg, andere arbeiten mit allen sechs Zweileiter-
Kabelwegen).
• Schließen Sie die rote Ader eines verdrillten
Kabelpaars an eine rote Klemme an und verbinden Sie
die blaue ader mit der blauen Klemme der gleichen
Nummer. Schließen Sie nie mehr als eine Ader an
einer Klemme an. Verbinden Sie nicht die rote Ader
eines Paares mit der blauen Ader eines anderen
Paares. Schließen Sie alle Adernpaare getrennt an,
rot zu rot und blau zu blau, bis alle Adern mit den
nummerierten Anschlussklemmen verbunden sind.
4. Stellen Sie die Stromversorgung des Steuergerätes
wieder auf ON und testen Sie. Die
LED-Aktivitätsanzeige von Modul und Leitung am
Decoderausgangsmodul sollte für einige Sekunden
rot aufleuchten. Dann sollte das rote Lämpchen
erlöschen und die LED des Leistungsstatus am
Decoderausgangsmodul sollte kontinuierlich grün
aufleuchten, sofern keine anderen Leitungen oder
Stationen in Betrieb sind.
Keine Anzeige (Off): normal.
Kontinuierlich rot: Problem im Decoder-
ausgangsmodul
Rot blinkend: Decoder fehlerhaft
(evtl. Kurzschluss oder Schaden an
Magnetspule) oder antwortet nicht
Rot bei Einschalten, erlischt danach.
Blinkt grün, wenn irgendeine Station
gerade bewässert
Blinkt rot bei Überlastung oder
Kurzschluss in Zweileiter-Kabelweg.
Kontinuierlich rot: Problem im
Decoderausgangsmodul
Nun sollte das Decoderausgangsmodul vollständig
installiert und für normale Operationen betriebsbereit
sein.

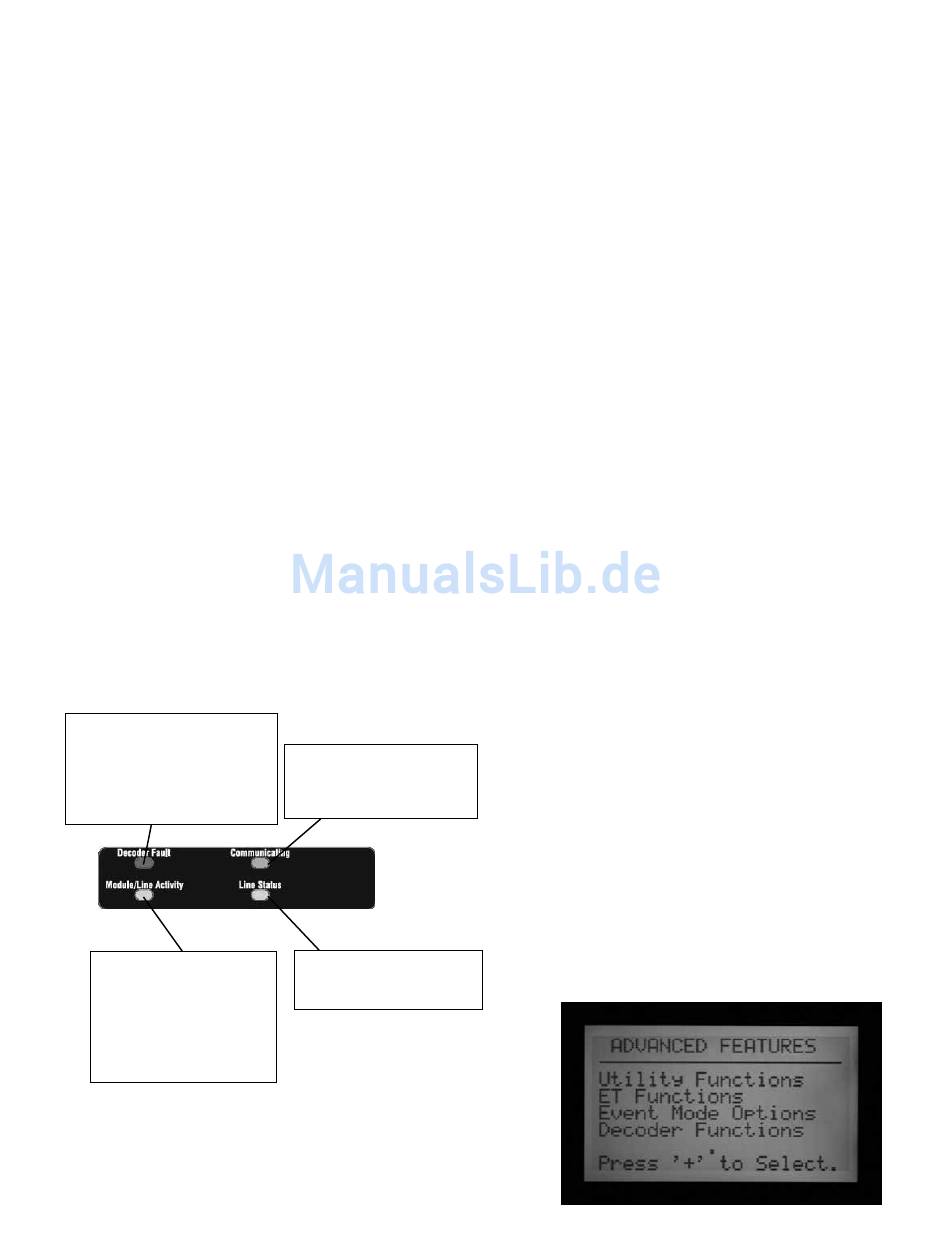

STATUS-LEDS (ADM-99 AUSGANGSMODUL)
Das ADM-99 Decoderausgangsmodul besitzt vier LEDs als
62
Grün bei Kommunikation über
Zweileiter-Kabelweg
Bernsteingelb bei Kommunikation
über Programmieranschluss
Grün: normal
Blinkt grün oder Off : Problem im
Decoderausgangsmodul
Statusanzeigen. Sie können bei der Programmierung und
zur Diagnose hilfreich sein. Die austauschbaren Etiketten
dienen zur Kennzeichnung dieser Anzeigeleuchten.
Bringen Sie die Etiketten der Decoderlämpchen an den Ver-
schlussfenstern der Steuergerätefront an, nicht direkt auf
dem ADM99. Durch die Öffnungen in den austauschbaren
Etiketten sollte das Lämpchen durchscheinen. Die Deco-
deretiketten sind an den Stationsnummern 5, 2, 12 und 9
auszurichten.
DECODERPRODRAMMIERUNG
Jeder Decoder wird mit Stationsadresse(n) am Steuergerät
programmiert, bevor man ihn in einen Zweileiter-Ka-
belweg installiert. Das Decoderausgangsmodul besitzt
rechts unten zwei runde Öffnungen, den sogenannten
„Programming Port" (Programmieranschluss).
Programmieren Sie die Stationsnummer(n) im Decoder
ein und schreiben Sie dann die zugeteilten Nummern auf
die Metallkennzeichnung an den Decodern.
Bevor Sie die Stationen programmieren, sollten Sie einen
genauen Lageplan der Anschlussstellen aller Decoder und
Stationen auf Papier haben.
ICD-Decoder sind für 1, 2, 4 und 6 Stationen erhältlich. In
einer Anlage lassen sich mehrere Decoder kombinieren. Je
nach Stationsumfang des Decoders werden Nummern der
zugeteilten Stationen automatisch ausgefüllt.
Geben Sie die gleiche stationsnummer nicht in zwei
verschiedene Decoder ein!
Teilen Sie bei der Programmierung eines Decoders für 1,
2, 4 und 6 Stationen nur dem ersten Stationsausgang eine
Nummer zu. Die weiteren Stationen werden automatisch
vom Decoder geordnet nummeriert, (abhängig vom
Stationsumfang des Decoders).
Beispiel: Ein Vier-Stationen Decoder (ICD-400) aktiviert
die Stationen Nr. 20, 21, 22 und 23.
Bei der Programmierung gibt man am Decoder die
Nummer 20 ein. Ein Vier-Stationen-Decoder teilt dann den
anderen Stationen automatisch die Nummern 21, 22 und
23 zu.
Einzelstationendecoder (ICD-100) nehmen nur eine
Stationsnummer entgegen.
