PROGRAMMIERUNG VON DECODERSTATIONEN
1. Schalten Sie das Steuergerät ein (ON).
2. Führen Sie das abisolierte Ende der roten Decoderader
in eine der beiden Öffnungen mit der Bezeichnung
Programming Port (Programmieranschluss) rechts
unten am Decoderausgangsmodul ein.
3. Führen Sie dann die blaue Decoderader in die andere
Öffnung am Programmieranschluss ein. Die Kabel
dürfen sich nicht berühren!
4. Drehen Sie den Wahlschalter Ihres Steuergerätes auf
ADVANCED FEATURES (Erweiterte Funktionen).
5. In der Anzeige erscheint unten DECODER FUNCTIONS.
Wählen Sie die Decoderfunktionen mit der Abwärtsp-
feiltaste und bestätigen dann durch Drücken der
Plustaste.

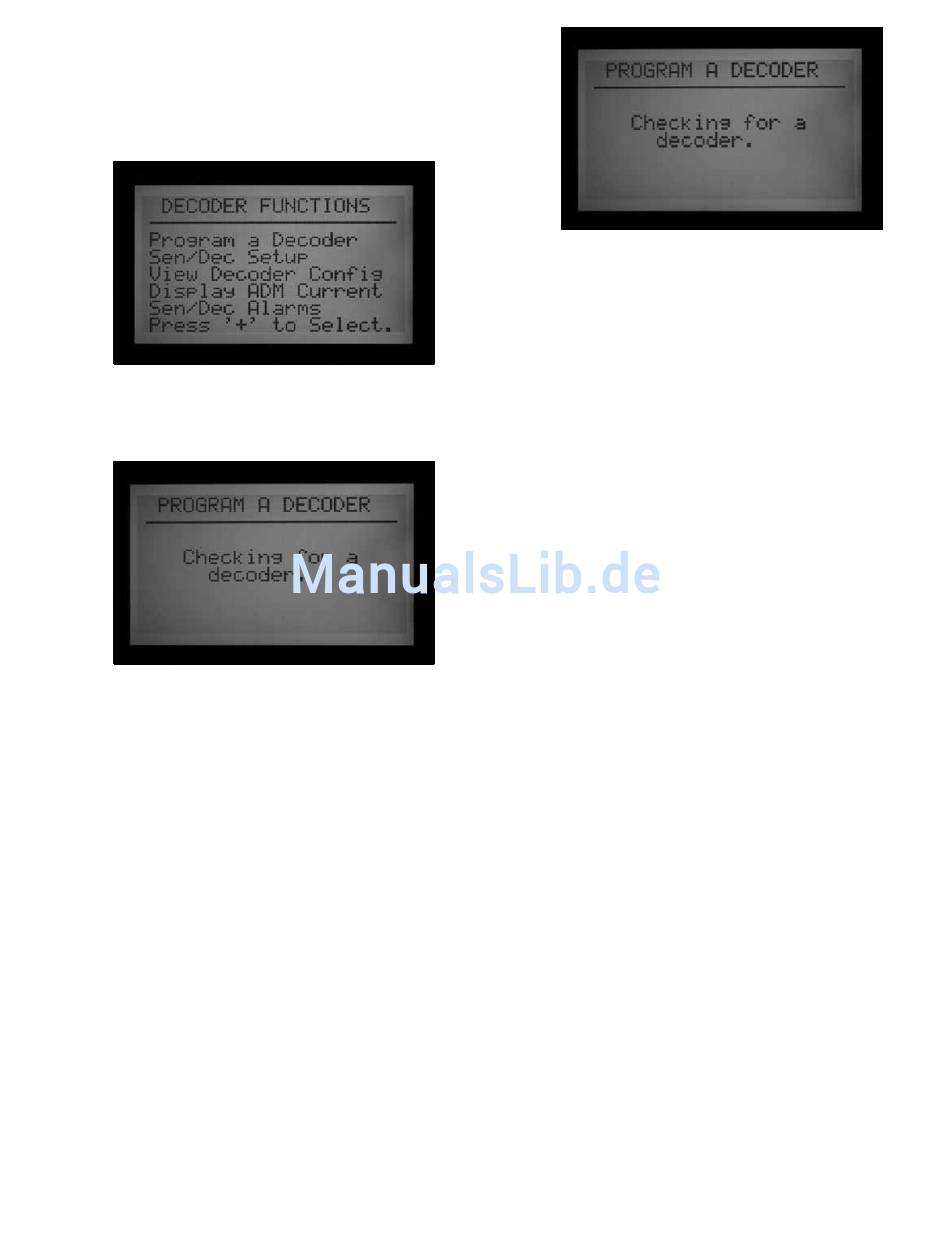

6. Auf dem Bildschirm der Decoderfunktionen erscheint
hervorgehoben die Anzeige PROGRAM A DECODER
(die weiteren Funktionen sind im Abschnitt über Decoder
im Detail erklärt). Treffen Sie mit der Plustaste Ihre Wahl.
Beim Versuch der Kommunikation mit dem Decoder am
Programmieranschluss erscheint im Display die Anzeige
Checking for a decoder... (suche nach einem Decoder...).
Wenn ein Programmieranschluss in Betrieb ist (in
Kommunikation mit einem Decoder), leuchtet die Kommu-
nikations-LED am Ausgangsmodul bernsteingelb auf.
63
7. Das Decoderausgangsmodul prüft, ob ein Decoder
angeschlossen ist. Wenn die Kabel korrekt mit dem
Programmieranschluss verbunden sind, werden im
Bildschirm die Decodereinstellungen angezeigt.
8. Wenn ein Decoder erkannt wird, erscheinen auf
der Anzeige seine aktuellen Einstellungen. Wird ein
Decoder als Stationen-Decoder erkannt, so erscheint
im Feld DEC TYPE (Decodertyp) sein Stationsumfang
(1, 2, 4 oder 6). Ein Decoder kann vom Stationstyp
oder Pumpentyp sein. In den meisten Anlagen ist die
Mehrzahl der Decoder vom „Stationstyp", das heißt,
sie aktivieren Magnetspulen zur Bewässerung.
• Markieren Sie die gewünschten Einstellungen mit der
Aufwärts- und Abwärtspfeiltaste und verändern Sie sie
mit der Plus- und Minustaste.
• Die Stationsnummer kann (bei Decodertyp
Station) zwischen 001 und 099 liegen. Dieselbe
Stationsnummer darf in einer Anlage nur einem
einzigen Decoder zugewiesen werden!
• Der Leistungsfaktor beträgt in der Regel 2; dieser
Wert ist für die meisten Installationen korrekt. Der
Wertebereich liegt zwischen 1 und 5. In bestimmten
Situationen bei starker Belastung durch Magnetspulen
kann es erforderlich sein, diesen Wert zu verändern.
Mithilfe dieses Wertes können Sie die an den Decoder
abgegebene Leistung in 7%-Schritten von 10% auf
38% erhöhen. Verändern Sie diesen Wert nur, wenn
absolut notwendig, denn die Leistung der restlichen
Anlage kann beeinträchtigt werden!
• Den Einschaltstrom (inrush) stellt man in der Regel
auf 5; dieser Wert ist für die meisten Anlagen korrekt.
Der Wertebereich liegt zwischen 1 und 9. Diese Werte
ändern das Timing der Initialstromversorgung der
Magnetspule in 10 ms-Schritten von 0 bis 90 ms, um
gegebenenfalls die Aktivierung von Magnetspulen
und Relais mit höherem Einschaltstrombedarf zu
unterstützen.
