EINSTELLUNG DER DURCHFLUSSÜBERWACHUNG ...........................
Das ACC kann die Durchflussmenge in Echtzeit auf
dem Display anzeigen, speichern und entsprechend
reagieren. Für diese Funktion ist die Installation des
optionalen Hunter Durchflusssensors (HFS) oder eines
Data Industrial Durchflusssensors mit Impulsgeber
erforderlich. Für den korrekten Betrieb des Durchfluss-
sensors muss das ACC zunächst die normale Durch-
flussmenge jeder Station erlernen.
Schritt 1: durchflusssensor auswählen

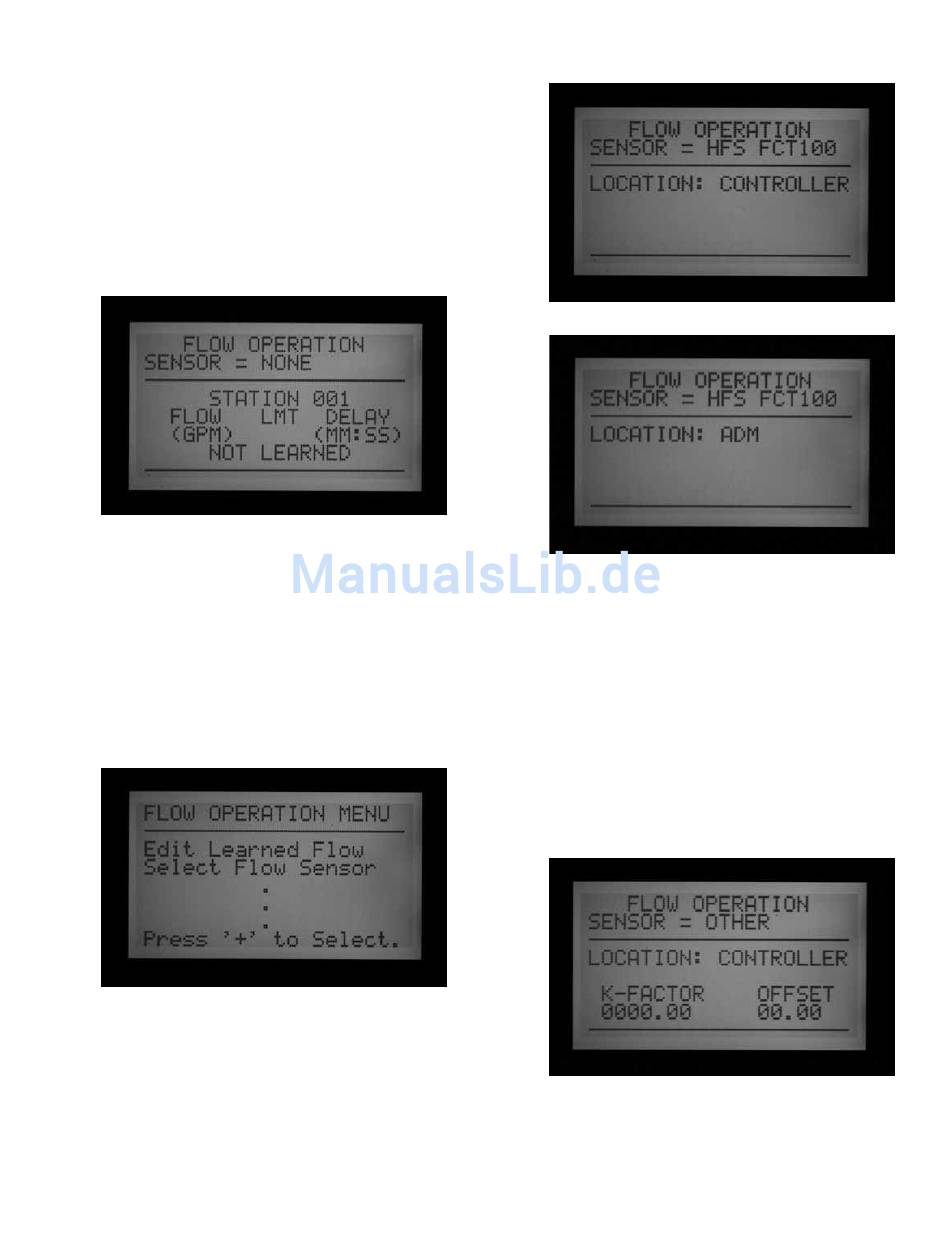

Halten Sie die Informationstaste gedrückt, während Sie
den Wahlschalter auf SET FLOW MONITORING (Durch-
flussüberwachung einstellen) drehen. Sobald der Cursor
auf SELECT FLOW SENSOR (Durchflusssensor wählen)
blinkt, drücken Sie die untere Pfeiltaste.
Drücken Sie so lange die Plustaste, bis die richtige HFS
FCT Größe angezeigt wird. Bei HFS-Sensoren sind immer
Hunter-FCT-Anschlussstücke installiert und durch die
Wahl der Größe wird der Sensor automatisch kalibriert
(siehe Anleitung zur Sensorinstallation).
Als Anschlussstelle ist normalerweise das Steuergerät
vorgegeben. Falls am Steuergerät ein ADM99-
Decoderausgangsmodul installiert ist und Sie den
Durchflussmesser an einen ICD-SEN Sensordecoder
anschließen möchten, navigieren Sie mit der Pfeiltaste
zu Location (Anschlussstelle) und wählen Sie mit der
Plus- oder Minustaste ADM. So wird ein einzelner Durch-
flussmesser einem ICD-SEN Decoder auf dem Zweileiter-
Kabelweg zugeordnet (und nicht den Durchflussklemmen
am Leistungsmodul des Steuergeräts).
26
Wenn Sie einen Durchflusssensor von Data Industrial
oder einen ähnlichen Sensor verwenden, drücken Sie
die Plustaste, bis OTHER (andere) im Display angezeigt
wird. Stellen Sie danach den K-Faktor und den Offset
(Ausgleichswert) über die Plus-, Minus- und Pfeiltasten
ein. Die entsprechenden Werte finden Sie in den
Anleitungen von Data Industrial oder anderer Hersteller.
Sobald Sie den Durchflusssensor gewählt haben, drehen
Sie den Wahlschalter weg von der Position SET FLOW
MONITORING (Durchflussüberwachung einstellen): Jetzt
wird der gewählte Durchflusssensor angezeigt.
