• Dieser Bildschirm ist nur zur Ansicht; hier können Sie
keine Decodereinstellungen verändern.
• Wählen Sie den Decodertyp (Station, Pumpe oder
Sensor) und geben Sie die Adresse ein.
• Drücken Sie die Copy/Learn-Taste (kopieren/lernen),
um den Decoder zu suchen.
• Wenn die Adresse im Zweileiter-Kabelweg gefunden
wird, erscheinen die Konfigurationsdaten.
• Wird die Decoderadresse nicht gefunden, so ist
sie möglicherweise im Zweileiter-Kabelweg nicht
vorhanden oder es besteht ein Problem.

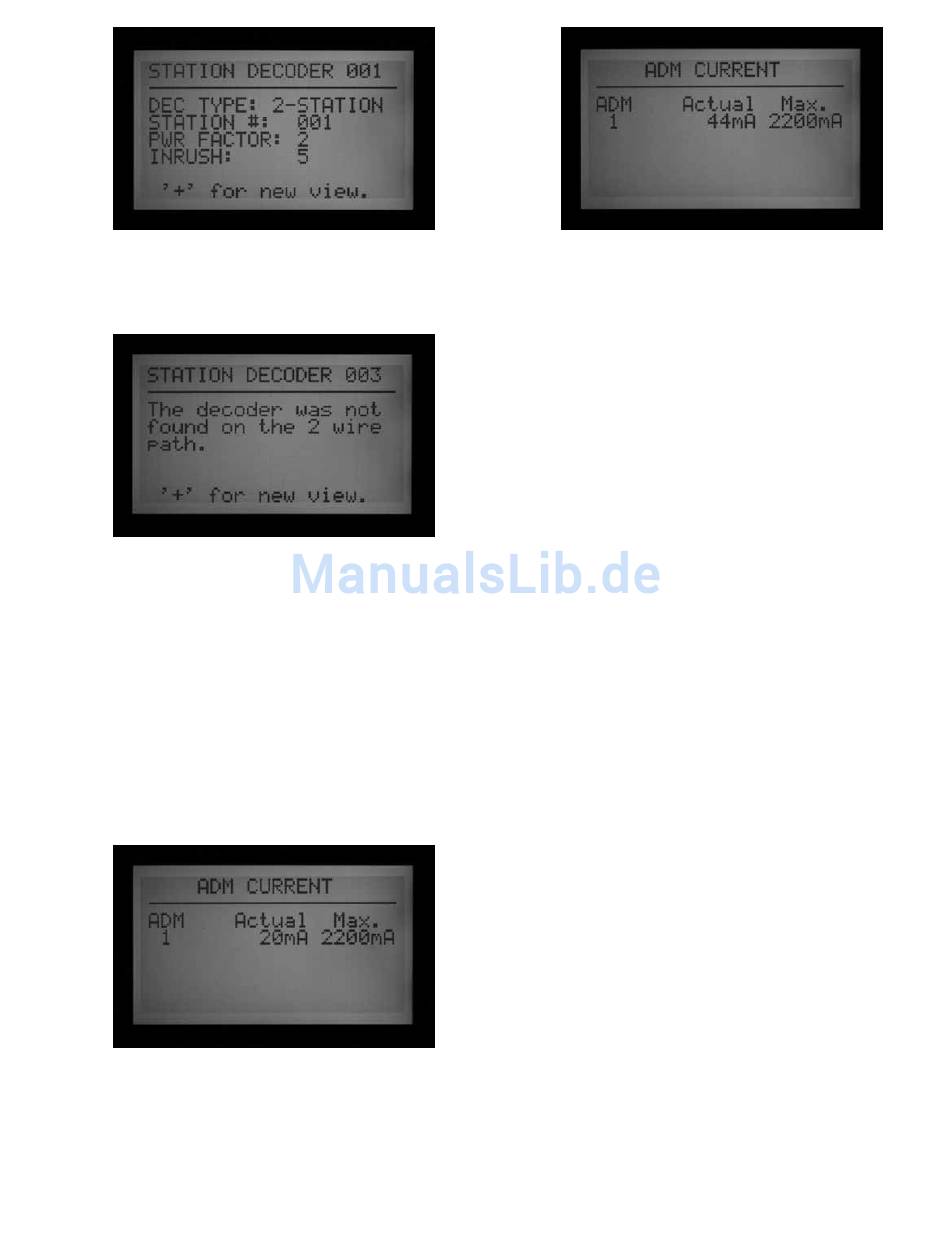

ANZEIGE ADM-STROM
Hier sehen Sie den Stromaufnahme in Milliampere (mA)
aller am Decoderausgangsmodul (ADM) angeschlos-
senen Decoder. Dieser Wert wird zu Diagnosezwecken
verwendet.
69
• Drehen Sie den Wahlschalter auf ADVANCED
FEATURES (Erweiterte Funktionen). Gehen Sie mit der
Abwärtspfeiltaste zu „Decoder Functions". Drücken
Sie die Plustaste.
• Gehen Sie mit der Abwärtspfeiltaste zu „Display ADM
Current" (ADM-Strom anzeigen). Drücken Sie die
Plustaste.
• Ist kein Decoder angeschlossen, so wird ein sehr
geringer Wert um 15 mA abgelesen (es gibt keinen
genauen Wert, er sollte aber in dieser Größenordnung
liegen).
• Jeder an einen Zweileiter-Kabelweg angeschlossene
Decoder – auch wenn er gerade nicht läuft – wird zur
Stromaufnahme addiert. Decoder benötigen nur einen
minimalen Bereitschaftsstrom um 5 mA.
• Bei einem angeschlossenen Zweileiter-Kabelweg
hängt der Wert des Bereitschaftsstroms in mA (keine
Stationen in Betrieb) von der Anzahl der Decoder
und von anderen Faktoren ab. Je mehr Decoder
angeschlossen sind, desto höher ist der Bere-
itschaftsstrom.
• Beim Einschalten von Stationen steigt dieser Strom
auf etwa 20–40 mA pro Station an.
• Für eine Diagnose ist der relative Stromzuwachs
wichtiger als der jeweilige aktuelle Absolutwert.
Ein Stromanstieg bestätigt, dass entfernt liegende
Stationen laufen, und lässt sich auch für andere
Vorgehensweisen der Fehlersuche einsetzen (z.B.
Zweileiter-Kabelwege einzeln nacheinander abtrennen
und so einen Leiter mit hohem Stromverbrauch
suchen).
• Der Höchstwert der Anzeige beträgt 2200 mA. Sie
können diesen Wert nicht verändern; die Angabe ist
nur zur Information. Dieser Wert ist gleichzeitig der
Überlastungspunkt, an dem das Ausgangsmodul
abschaltet, um Schäden durch elektrische
Überlastung zu vermeiden.
SEN/DEC ALARME
Hiermit können Sie zur Diagnose oder Installation
die Alarmabfragen an einem Zweileiter-Kabelweg
vorübergehend abschalten.
• Drehen Sie den Wahlschalter auf ADVANCED
FEATURES (Erweiterte Funktionen). Gehen Sie mit der
Abwärtspfeiltaste zu "Decoder Functions". Drücken
Sie die Plustaste.
