ANSCHLUSS DER VENTILKABEL
Jedes Stationsausgangsmodul verfügt über sechs
Schraubklemmen zum Anschluss der einzelnen
Stationsadern. Die Klemmen sind für Adern von 0,64 mm
(22 AWG) bis 2,05 mm (12 AWG) ausgelegt.
Jede Station hat einen nominalen Ausgangsstrom von
maximal 0,56 A, ausreichend für den gleichzeitigen Betrieb
zweier typischer Hunter Magnetspulen.
Sobald ein Ausgangsmodul an seinem Steckplatz
installiert ist, erscheint die zugeordnete Stationsnummer
darüber am oberen Feld.
1. Falls nötig lassen sich Module abnehmen, ohne
die Feldverkabelung zu entfernen. In diesem Fall
müssen Sie das betreffende Modul wieder in genau
denselben Steckplatz einfügen; andernfalls werden
die Stationsadressen vertauscht.
2. Schließen Sie die gemeinsamen Masseleiter der
Ventile an eine der drei mit COM
gekennzeichnetem Klemmen am Leistungsmodul an.
Da unten Umständen viele gemeinsame Masseleiter
angeschlossen werden müssen, stehen drei mit
COM gekennzeichnete
Anschlussklemmen am Leistungsmodul zur
Verfügung.
3. Verlegen Sie die Ventiladern zwischen dem
Hauptventil und dem Steuergerät.
4. Schließen Sie alle Adern der Magnetspulen der
Ventile an eine gemeinsame Ader an. Dieser
gemeinsame Masseleiter ist meist weiß. An der
verbleibenden Ader eines jeden Ventils schließen
Sie eine separate Steuerader an. Für sämtliche
Spleißverbindungen an Ventiladern müssen
wasserdichte Verbindungshülsen verwendet
werden.
5. Öffnen Sie die eingehängte Frontabdeckung des
Steuergeräts, um auf die Anschlussklemmen
zuzugreifen.
6. Verlegen Sie die Ventiladern durch die Kabelmäntel
und befestigen Sie diese an den großen Leistung-
söffnungen des Steuergeräts unten an der rechten
Gehäuseseite.
7. Entfernen Sie 13 mm Isolierung von allen
Aderenden. Befestigen Sie die gemeinsamen
Masseleiter mit den mit COM gekennzeichneten
Anschlussklemmen am Leistungsmodul. Alle
drei mit Com gekennzeichneten Anschlussklem-
men am Leistungsmodul sind aktiv, sodass Sie
die gemeinsamen Masseleiter der Ventile beliebig
an eine der drei Klemmen anschließen können.
Schließen Sie danach alle einzelnen Steueradern an
den entsprechenden Stationsklemmen an.
DECODERAUSGANGSMODUL (ADM99)
A. Anschlussklemmen für Zweileiter-Decoderwege:
schließen Sie nicht mehr als ein Adernpaar, eine rote
und eine blaue Ader je Ausgangsklemme an.
12
B. Status-LEDs zeigen Fehler am Decoder, Modul- und
Leiteraktivität, laufende Kommunikation und den
Status der Leitung an.
C. Arretierungslaschen
D. Goldbeschichtete elektrische Kontakte
E. Programmieranschluss – zum Anschließen der
Decoderadern zur Programmierung des Decoders.

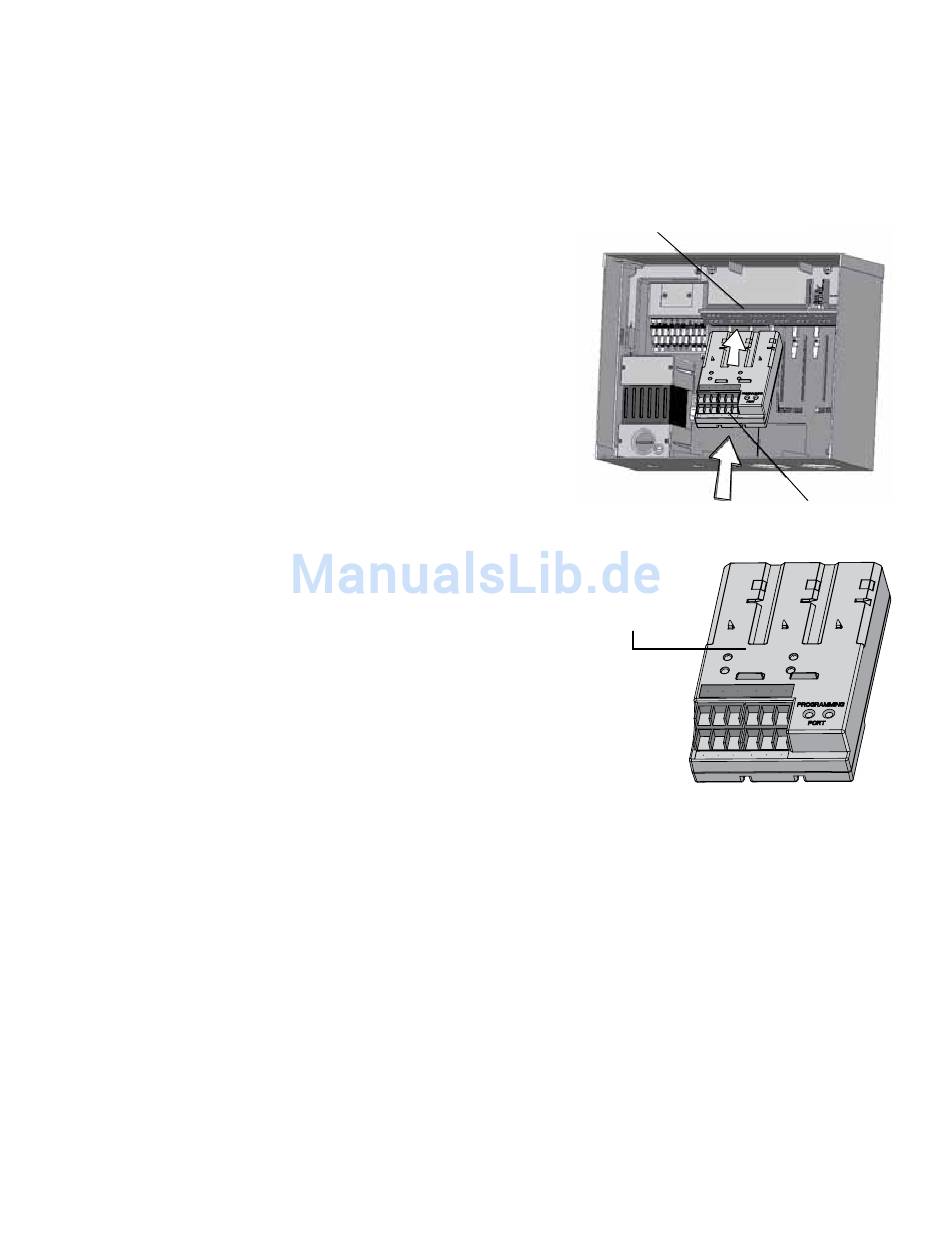

Decoderausgangsmodul
Abdeckung des oberen Feldes
ADM99 Decoder-
ausgangsmodul
1. 1. Verwechseln Sie die Decoder-Ausgangsmodule
NICHT mit den „gewöhnlichen" ACM/AGM-600-
Ausgangsmodulen.
2. 2. Die Decoder-Ausgangsmodule werden stets in den
ersten drei Steckplätzen installiert.
3. 3. Positionieren Sie das ADM99 fest in den ersten
drei Steckplätzen der Stationsmodule und schieben
Sie es gerade nach oben, bis es sicher einrastet.
Sobald sich das ADM99 in seinem Steckplatz
befindet, leuchtet die Modul- und Leitungsaktivitäts-
anzeige für eine Sekunde rot auf. Danach leuchtet
die Aktivitätsanzeige grün. Im Gegensatz zu den
Stationsmodulen leuchten die Statuslämpchen des
ADM99 am Hauptschalter auch im ausgeschalteten
Zustand.
ANSCHLUSS DER LEITUNGSWEGE AM DECODERAUSGANG
Durch den Einsatz von Decodern lassen sich bis zu 99
Stationen an nur einem Leiterpaar (2 Adern) betreiben.
Das Decoder-Ausgangsmodul gestattet den Anschluss
ADM99 in die ersten drei
Schlitze einschieben
