SENSOR-ANSCHLUSSSTELLEN
Bestimmte ET-Sensoren können Alarmabschaltungen
bewirken, wenn Sie sie den Positionen Sen 1-4 am
Steuergerät zuordnen. Die ET-Sensoren funktionieren
dann genau wie Clik-Sensoreingänge und bewirken
Suspend (Aussetzen) oder Pause als Alarmreaktion,
entsprechend der Einstellung des Programms.
Die Alarmfunktionen der ACC-Sensoreingänge 1-4 können
einem ET-Sensor zugeordnet werden, ohne zusätzliche
Kabel anschließen zu müssen. Das Steuergerät verwendet
die ermittelten Sensordaten dann als "virtuellen" Alarm.
Alarmabschaltungen über ET-Sensor sind nur durch
das Steuergerät möglich, an dem der ET-Sensor
angeschlossen ist.
Das ACC kann keine anderen Steuergeräte aufgrund
solcher Alarme abschalten.
Abschaltungen infolge ET-Sensoralarm erfolgen nicht
sofort. Zwischen einem ET-Sensoralarm und der
Abschaltung kann eine Verzögerung von bis zu 18
Minuten liegen. Falls eine solche Verzögerung nicht
akzeptabel ist, sollten Sie zur sofortigen Abschaltung
einen separaten Sensor (zum Beispiel einen Rain-Clik oder
einen Freeze-Clik) installieren und direkt an einen der vier
Eingänge Sen 1-4 anschließen.
Das Steuergerät liest automatisch alle 15 Minuten die
aktuellen ET-Sensor Messwerte. Löst ein ET-Sensor am
Steuergerät Pause oder Suspend (Aussetzen) aus, so
bleibt dieser Zustand mindestens 15 Minuten in Kraft, bis
das Steuergerät die Werte aktualisiert. Sobald der Sensor
in den Normalzustand zurückkehrt, wird wie bei allen
anderen Sensoren der Pause- oder Suspend Befehl wieder
aufgehoben.
Anmerkung: Die Möglichkeit zur Zuordnung von
ET-Funktionen besteht nur in den aktualisierten Versionen
der Facepack-Firmware (Version 4 oder höher) und mit
einem aktualisierten "ET-ready Leistungsmodul". Wenn
das Steuergerät mit diesen Komponenten ausgestattet ist,
müssen Sie noch in der Programmierung ET freigeben.
Drehen Sie den Wahlschalter auf ADVANCED FEATURES
(Erweiterte Funktionen) und wählen Sie "ET Functions".
Wählen Sie dann "ET Operation" und drücken Sie am
Steuergerät die Plustaste, um die Verwendung der ET-
Sensordaten zu bestätigen (Use ET Sensor). Nun ist "ET"
als optionale Sensoranschlussstelle am Steuergerät
verfügbar.
Wenn im Steuergerät "Use ET Sensor" eingestellt wird,
werden gleichzeitig weitere Optionen im ET Functions-
Bildschirm der ADVANCED FEATURES (Erweiterte
Funktionen) freigegeben. Einer dieser jetzt freigegebenen

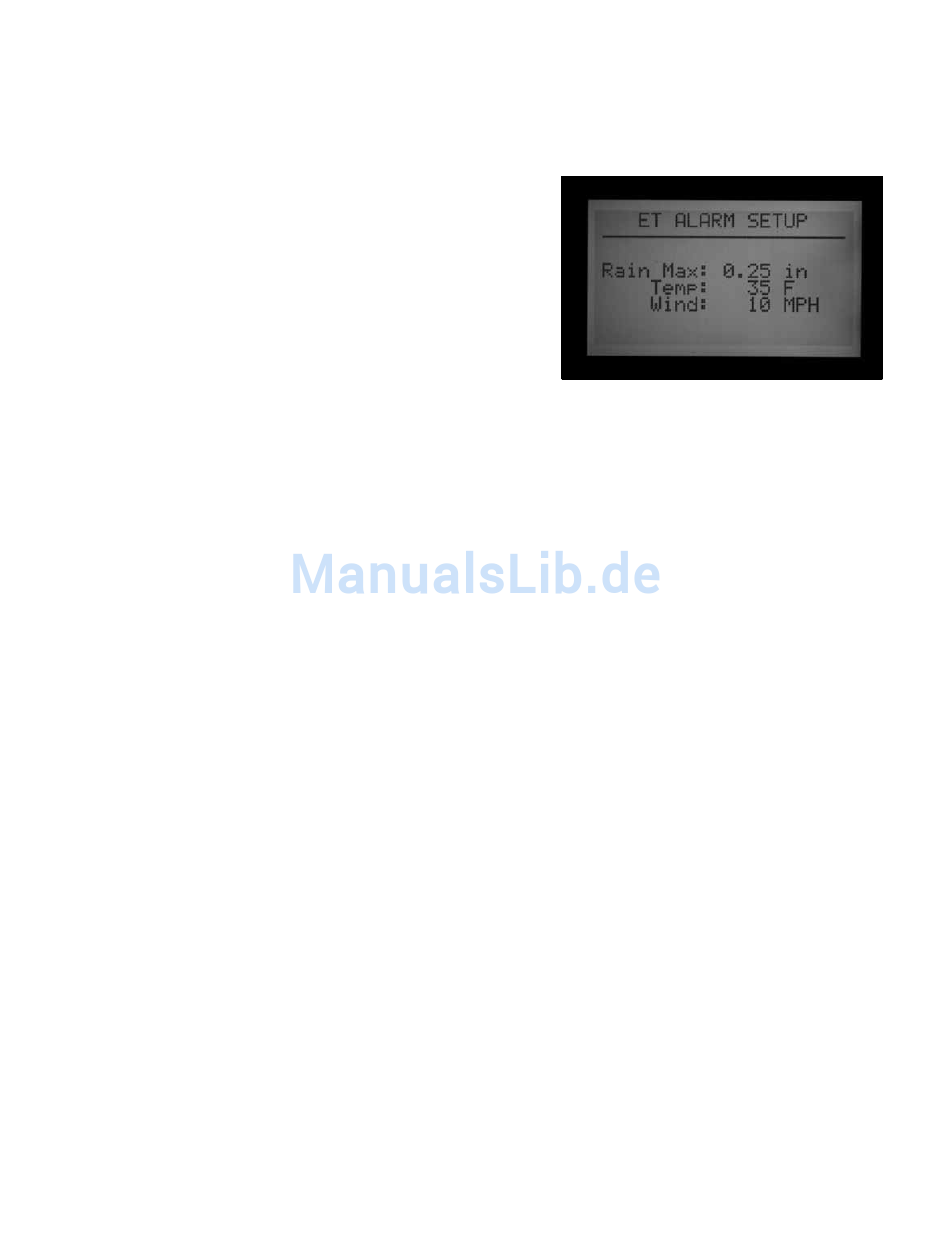

Bildschirme ist mit ET Alarm Setup (ET-Alarmpro-
grammierung) gekennzeichnet. Navigieren Sie mit dem
Abwärtspfeil zum Bildschirm "ET Alarm Setup". Drücken
Sie die Plustaste und geben Sie dann die gewünschten
Abschaltwerte für Regen, Temperatur und Wind ein.
37
Rain Max: Hier stellen Sie die maximal erlaubte
Regenmenge ein, bevor das Programm für den Rest
des Tages abschaltet. Navigieren Sie mit den Pfeiltasten
an diese Position und stellen Sie mit der Plus- und
Minustaste die gewünschten Höchstwerte ein.
Der ET-Regensensor schaltet die Programme nach einer
gemessenen Niederschlagsmenge von 0,51 mm in einer
Stunde ab (diese Menge ist nicht programmierbar), aber
man kann dem Programm den erneuten Betrieb gestatten,
falls kein weiterer Regen mehr festgestellt wird. Der
ET-Sensor prüft alle 15 Minuten auf Regen.
Wird die maximal erlaubte Regenmenge (Rain Max)
erreicht, lässt das Steuergerät das Programm an diesem
Tag nicht mehr laufen.
Temp: Die Lufttemperatur kann als Frostsensor zum
Stopp automatischer Programme verwendet werden. Die
Abschaltemperatur ist programmierbar von -3.8° bis 7.2°
Celsius / von 25° bis 45° Fahrenheit. Navigieren Sie mit
den Pfeiltasten an diese Position und stellen Sie mit der
Plus- und Minustaste die Abschalttemperatur ein.
Wind: Sofern der optionale ET-Windsensor installiert
wurde, kann auch die Abschaltung auszuwählender
Programme in Abhängigkeit von der Windgeschwindigkeit
(in km/h oder mph ) programmiert werden.
Achtung: Die Alarmeinstellungen treten erst dann in Kraft,
wenn ihnen in der Wahlschalterposition SET SENSOR
OPERATION (Sensorbetrieb festlegen) die Sensoreingänge
1-4 zugeordnet wurden und die gewünschten Alarmreak-
tionen je Programm konfiguriert wurden.
