verbleibenden Laufzeit im Display (für Programme werden
der Programmbuchstabe und nachfolgend ICR angezeigt,
wenn der Start per Fernsteuerung erfolgte).
Die hier dargestellte Anzeige ist mit einem ACC möglich:
sechs Ereignisse laufen gerade, einschließlich ICR-
Stationsstarts (ICR), ICR-Programmstarts (A-ICR),
manuell gesteuerten Einzelstationen (MAN), manuellen
Programmstarts (C-MAN) und einem automatischen
Programm (D-AUTO).
Wenn kein gleichzeitiger Betrieb erwünscht ist, so drücken
Sie die Off-Taste am ICR vor dem Start eines anderen
Programms oder einer anderen Station. Die Off-Taste hält
alle vom Steuergerät betriebenen Prozesse an, ungeachtet
wie sie gestartet wurden.
Die Regeln der chronologischen Startfolge (Stacking) und
des SmartStack werden nicht beachtet, wenn ICR-Befehle
ANSCHLUSS AN DAS HUNTER ZENTRALSTEUERSYSTEM .................
IMMS (IRRIGATION MANAGEMENT AND MONITORING SYSTEM) ......
Sie können ACC-Steuergeräte auf eine volle zwei-Wege
Kommunikation mit der Zentralsteuersoftware IMMS
aktualisieren.
Installieren Sie die ACC-Com Module bei Steuergeräten
mit Wandbefestigung an der Stelle der Logo-Plakette und
bei Geräten mit Standfuß unter der Facepack-Tür auf einer
Spezialhalterung (APPBRKT).
ACC-Steuergeräte können mit Festkabel (GCBL), über
Telefoneinwahl (POTS oder herkömmlicher Telefondienst)
verbunden werden, aber auch über GSM Mobiltelefon-
Kommunikation unter Verwendung des leitungsvermitteln-
den Übertragungsverfahrens CSD (Circuit Switched Data).
Mit zusätzlicher Festverkabelung oder mittels UHF-
Funkverbindungen können sich mehrere Steuergeräte
gemeinsam eine Verbindung teilen. Im GCBL Kabel sind
keine T-Verzweigungen zulässig; alle festverkabelten
Geräte müssen in einem einzigen, fortlaufenden Kabelweg
liegen.
17

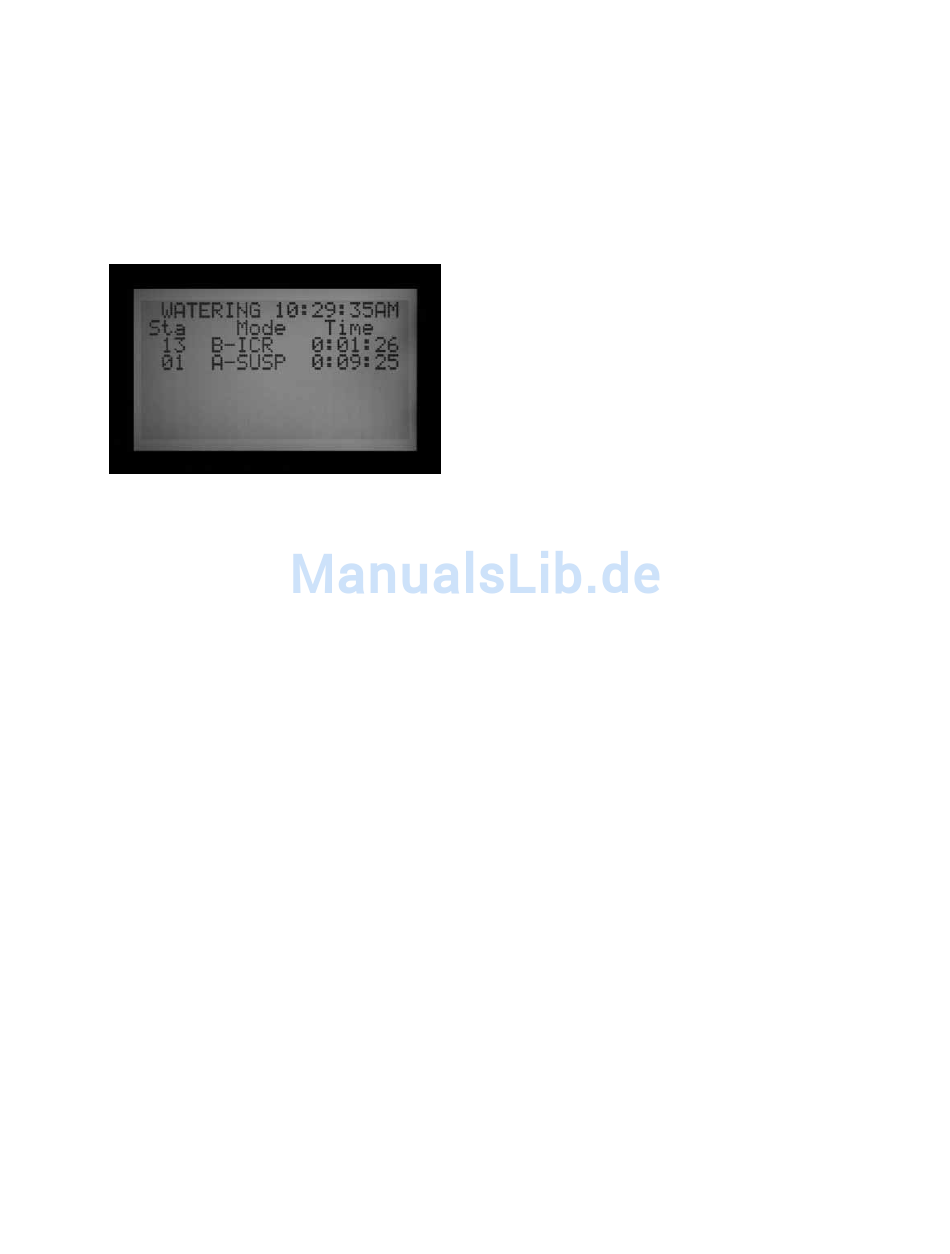

Abbildung 3
für manuell gesteuerte einzelne Stationen am ACC
eintreffen. Die Regeln der chronologischen Startfolge
(Stacking) und des SmartStack gelten aber, wenn
ICR-Befehle für manuelle Programme am ACC eintreffen.
Ist ein Programm nicht für den gleichzeitigen Betrieb
(„Überschneidung") eingestellt, so wird der ICR-Befehl
zum Start des manuellen Programms ignoriert.
Manuelle ICR-Befehle für einzelne Stationen werden
befolgt, wenn sich das Steuergerät in der Position
OFF befindet oder einen Sensorbefehl zum Abschalten
erhalten hat. Manuelle ICR Programmbefehle werden
in der OFF-Position NICHT befolgt, sondern ignoriert.
Wenn das Steuergerät ein Sensorbefehl zum Abschalten
erhalten hat und ein ICR-Befehl für einen Programmstart
eintrifft, folgt das ACC der vom Sensor ausgelösten
Abschaltung, sofern das Programm für diesen Sensor
auf „Pause" oder „Suspend" (Aussetzen) eingestellt ist.
Je nach Programmierung eines Sensors erscheinen die
manuellen ICR-Programmbefehle im ACC Display als
„Pause" (unterbrochen) oder „Suspend" (ausgesetzt).
(Abb. 3) Wenn das Programm, das Sie manuell mit einem
ICR-Befehl starten möchten, nicht für Pause oder Suspend
(Aussetzen) durch Sensorbefehl programmiert ist, befolgt
es den ICR-Befehl und läuft an.
Wenn Sie mit einer Gruppe gleichzeitig laufender
Stationen (SSG) arbeiten, können Sie auch eine einzelne
Station aus dieser SSG betreiben. Es wird ignoriert, dass
die Station zu einer SSG-Gruppe gehört, und Sie können
diese Station alleine betreiben.
TELEFON EINWAHLMODEMMODUL (ACC-COM-POTS)
Die Anschlussstelle, eine Standard-RJ-11-Buchse, muss
sich in höchstens 2 m Abstand vom Telefonanschluss
befinden.
IMMS und Com-Module mit Einwahl erfordern analoge
Leitungen mit Wählton, eine digitale Einwahl ist nicht
möglich.
Die Einwahl muss über eine fest zugeordnete Leitung
erfolgen. Das Steuergerät antwortet stets auf den ersten
Klingelton; belegen Sie seine Leitung nicht mit Faxgeräten
oder anderen Einrichtungen.
MOBILTELEFON/GSM (ACC-COM-GSM, GSM-E)
Die GSM-Mobiltelefonverbindung sollte am Installationsort
über hinreichende Abdeckung (Stärke) verfügen.
Sie muss Circuit Switched Data (CSD, Datenschaltkreise)
gestatten und umfassen. Die IMMS Verbindungen erfordern
CSD und arbeiten mit einer Daten-Telefonnummer.
