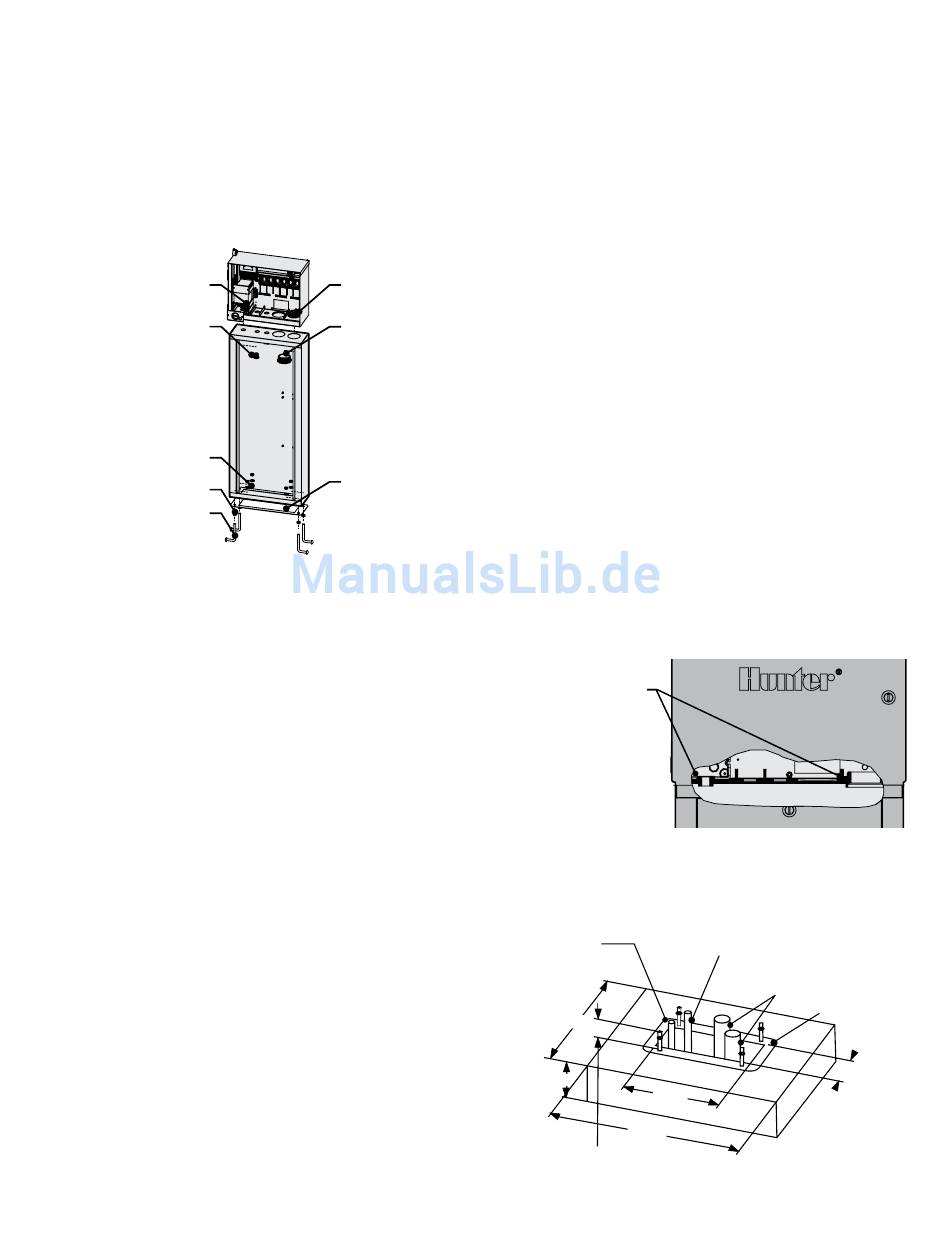

MONTAGE DES METALLGEHÄUSES AUF STANDFUSS, ALS OPTION
Anforderungen an den Standort: A) Bei Gebäudeinstal-
lationen ist ein Schutzschalter oder ein Stromkreisun-
terbrecher einzubauen; B) Dieser Schutzschalter oder
Stromkreisunterbrecher sollte in unmittelbarer Nähe
des Steuergerätes und für den Bediener leicht erreibar
sein; C) Der Schutzschalter oder Stromkreisunterbrecher
muss als Unterbrechervorrichtung für das Steuergerät
gekennzeichnet sein.
1/2"-Rohrmutter
1/2"-Rohrmutter
3/4"-Unterlegscheibe (4)
3/8"-Montagemutter (8)
3/8"-Montagebolzen (8)
Installation des Standfußes
1. Setzen Sie den Metallstandfuß gemäß der
mitgelieferten Montageschablone zusammen.
2. Verwenden Sie die beigefügte Montageschablone.
Führen Sie die Bolzen an den angezeigten Stellen 5
cm tief in das Betonfundament ein. Die Größe des
Fundaments ist nicht vorgegeben, mindestens sollte
es aber ein Quadrat mit einer Kantenlänge von 60 cm
sein.
3. Gleichen Sie die Montagebolzen ab, bevor der Beton
abbindet.
INSTALLATION DES KUNSTSTOFFSTANDFUSSES .............................
Wählen Sie den Installationsort für das Steuergerät nach
folgenden Kriterien.
1. Verfügbarer Wechselstromanschluss 120/230 VAC.
2. Vermeiden Sie eine Installation unter
überhängenden Ästen von Bäumen oder an
vergleichbaren Stellen, die Blitze anziehen könnten.
3. Vermeiden Sie Standorte im Sprühbereich der
Regner, sowie tiefer gelegene Stellen, die überflutet
werden könnten.
4. Positionieren Sie das Steuergerät an einer für alle
gesteuerten Ventile und Regner zentralen Stelle, um
Sichtbetrieb zu gewährleisten und die Kabellängen
und Kosten niedrig zu halten.
6
2"-Rohrstutzen
2"-Rohrstutzen
WECHSELSTROMANSCHLUSS AM METALLSTANDFUSS
Montageplatte
Schlagen Sie für weitere Anschlüsse in den Abschnitten
Erdung und Stationsverkabelung nach.
Wechselstrom-
Versorgungskabel
S/P (maximal 3"
über Beton)
Gewindelänge mindestens 2,50"
4. Wenn der Beton hart ist, nehmen Sie die Tür des
Standfußes ab und lassen Sie den Standfuß nach
unten auf die vier Bolzen gleiten. Befestigen Sie den
Standfuß mit den mitgelieferten Muttern und Unter-
legscheiben auf den Bolzen.
5. Nehmen Sie die Tür und die Bedienfront (Facepack)
des ACC ab und befestigen Sie das Metallgehäuse auf
dem Standfuß. Verwenden Sie hierfür am Standfuß
die Metall-Rohrmuttern der Größen 13 mm (½") und
50 mm (2"). Ziehen Sie sie sorgfältig fest: Stecken Sie
einen Schraubendreher in die Verzahnung, drehen Sie
im Uhrzeigersinn, und bringen Sie die Abdeckungen
an.
1. Schließen Sie die Wechselstrom (AC)-Kabel wie am
Wandgehäuse an. Leiten Sie die
Wechselstromkabel durch den Metallstandfuß herauf
ins Kabelfach des ACC. Befolgen Sie die Anleitung zur
Wechselstromverkabelung des Metall-
Wandgehäuses genau.
2. Bringen Sie zunächst wieder die Tür am Standfuß
an, danach auch die Bedienfront und die Tür des
Metallgehäuses. Bei geschlossener
Metallgehäusetür lässt sich die Tür des Standfußes
nicht entfernen oder austauschen.
Rohrmuttern
GCBL-Verkabelung
(für IMMS erforderlich)
(max. 3" über Beton)
21" Min
4"
12.50"
26" Min
über Beton
Feldverkabelung (max. 3" über Beton)
Schablone
5.00"
