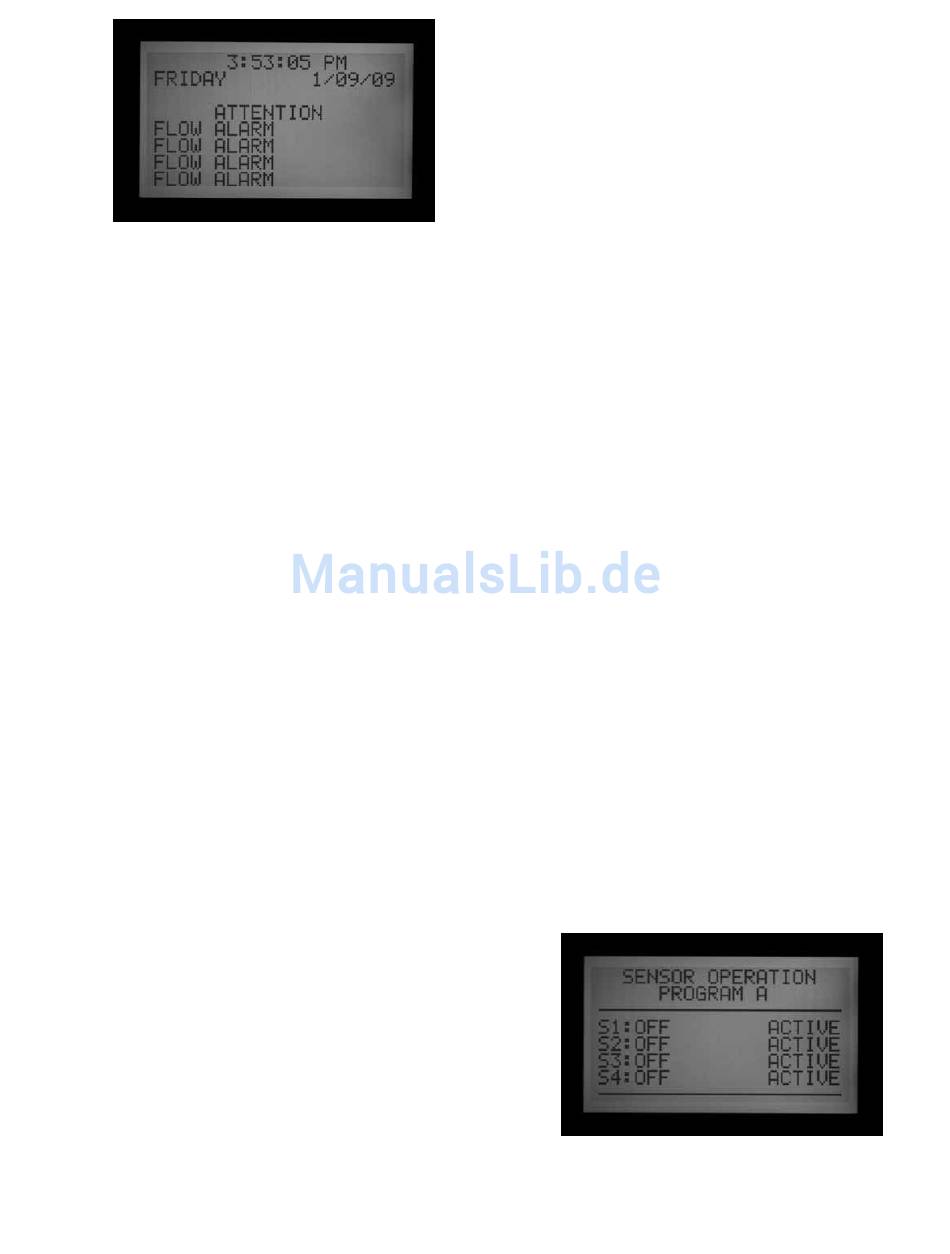

TIPPS ZU DURCHFLUSSALARMVORFÄLLEN
• Jedes ACC verfügt über nur einen Durchflussmesser;
die Steuergeräte einer Anlage tauschen untereinander
keine Informationen aus. Wenn ein mit Durchflusssen-
sor ausgestattetes Steuergerät die Durchflussmenge
eines anderen Steuergeräts „erkennt", welches Wasser
von der gleichen Wasserversorgung verwendet, so
werden viele Fehlalarme ausgelöst, da die festgestellte
Durchflussmenge nicht vom überwachenden
Steuergerät ausgelöst wurde. Kombinieren Sie daher
nicht mehrere Steuergeräte an der gleichen Wasserver-
sorgung.
• Die meisten Fehlalarme entstehen, weil die Grenzwerte
(erlaubte Abweichung in Prozent) zu dicht am erlernten
„Normaldurchfluss" liegen. Bewässerungsanlagen
unterliegen oftmals Durchflussschwankungen. Wenn
Sie den Grenzwert erhöhen, sinkt das Risiko von
Fehlalarmen.
EINSTELLEN DES CLIK™-SENSOR BETRIEBS (SET SENSOR OPERATION)
Das ACC kann neben dem Durchflusssensor vier
individuelle Clik-Sensoren überwachen. In der Regel
schalten Sensoren wie die Mini-Clik® oder Rain-Clik™
Regensensoren, der Freeze-Clik® Temperatursensor oder
der Wind-Clik® Windsensor witterungsabhängig.
Jedes Programm verfügt über drei Auswahloptionen als
Reaktionen auf Sensorsignale: OFF (AUS), SUSPEND
(AUSSETZEN) oder PAUSE.
Ein ACC der Version 4 oder neuer ist auch in der Lage,
einen ET-Sensor als Alarmeingang zu überwachen und
kann außerdem Signale von Clik- (und Durchfluss-)
Sensoren über einen ICD-SEN-Sensordecoder empfangen.
Man aktiviert diese Option in den extended features
(Erweiterten Funktionen) unter SET SENSOR OPERATION
( Sensorbetrieb einstellen). Für mehr Informationen siehe
Sensor-Anschlussstellen auf Seite 37.
Jeder Sensor (1–4) übermittelt seinen aktuellen Status,
entweder ACTIVE (unter Alarm) oder INACTIVE (normal,
kein Alarm). Die ACC Sensoreingänge sind „normaler-
weise-geschlossen". Ein „offener" Sensoreingang ist
ACTIVE und steht im Alarmzustand.
• OFF (AUS) bedeutet, dass der Sensor das Programm
nicht beeinflussen wird. In der Stellung OFF wird der
aktuelle Status immer als ACTIVE angezeigt, solange
kein Sensor an die Sensorklemmen angeschlossen
ist. Wird ein Sensor an die Sensorklemmen
32
• Der wichtigste Zweck von Alarmen bei zu geringem
Durchfluss ist der Schutz der Pumpe vor Trockenlauf,
wenn eine Station sich nicht zur Bewässerung öffnet.
Wenn man eine Station mit erlerntem Durchflusswert
zu Testzwecken in Betrieb nimmt, ohne ebenfalls ein
Ventil anzustellen, kann ein Alarm wegen zu geringem
Durchfluss die Folge sein. Das ist unter diesen
Gegebenheiten normal.
• Laufen zwei Stationen mit sehr unterschiedlichen
Durchflussbedarf gleichzeitig, z. B. eine Regner-
oder Sprühdüsenzone mit hohem Verbrauch wird
gleichzeitig mit Tropfbewässerung mit geringem
Verbrauch betrieben, so kann eine Alarmgegebenheit
der Zone mit dem geringem Verbrauch unerkannt
bleiben. Das kann vorkommen, wenn die Grenzwerte
der Zone mit hohem Verbrauch auch den gesamten
Durchflussbereich der Zone mit dem geringen
Verbrauch abdecken. So benötigt z.B. eine Zone mit
einem erlernten Durchfluss von 40 l/min und einem
gesetzten Grenzwert von 115% gemessene 46 l/min
um einen Alarm auszulösen. Wird diese Zone dann
zusammen mit einer 4 l/min Tropfbewässerungszone
mit einen gesetzten Grenzwert von 115% betrieben,
so kann der für das Auslösen des Alarms erforderliche
Durchflussgrenzwert von 4,6 l/min zwar überschritten
sein, der Alarm würde jedoch dennoch nicht ausgelöst,
weil der Gesamtwert des Durchflusses beider Zonen
noch unter dem gemeinsamen Alarmgrenzwert liegt.
angeschlossen, wechselt der Status auf INACTIVE
, denn der Stromkreis wird geschlossen. Die
Programme ignorieren diesen Sensor aber weiterhin,
da die Einstellung OFF gewählt wurde.
• SUSPEND (AUSSETZEN) bedeutet, dass das
Programm jede gerade ablaufende Bewässerung
anhält und, wenn eine Startzeit ansteht, die
Bewässerung verhindert. Wird ein suspendiertes
Programm fortgesetzt, so wird es dort fortgesetzt,
wo es in der „Echtzeit" sein sollte. Während des
Aussetzens übersprungene Stationen bewässern
nicht, und das Programm endet zur vorgegebenen
Zeit.
SUSPEND ist die empfohlene Einstellung für Bewässe-
rungsprogramme, die bei Sensorsignal abschalten
sollen.
