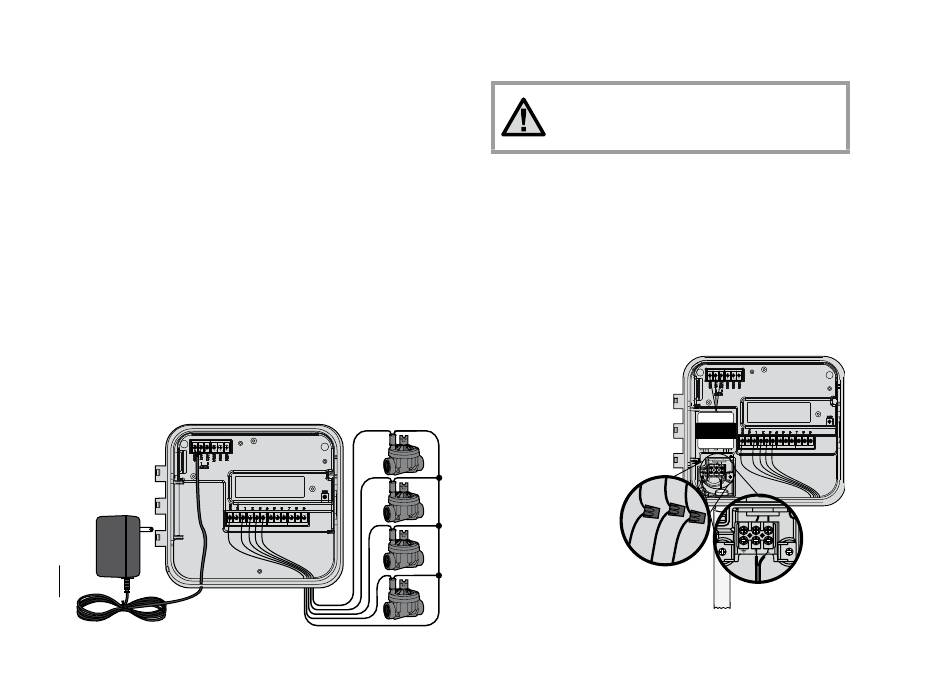

ANSCHLIESSEN VON VENTILEN UND NETZSTROMVERSORGUNG .................................................
1. Verlegen Sie die erforderlichen Ventilkabel zwischen den Regel-
ventilen und dem Steuergerät.
2. Bei den Ventilen schließen Sie den Bezugsleiter an den
Bezugsadern der Magnetspulen aller Ventile an. Meistens ist diese
Ader weiß. Die andere Ader jedes Ventils wird jeweils separat
angeschlossen. Für sämtliche Spleißverbindungen müssen was-
serdichte Verbindungshülsen benutzt werden.
3. Führen Sie die Ventiladern durch den Kabelkanal. Bringen Sie den
Kabelkanal an einer der Öffnungen unten am Gehäuse an.
4. Entfernen Sie 13 mm der Isolierung von den Enden aller
Adern. Schließen Sie den gemeinsamen Bezugsleiter an der
COM-Klemme an. Schließen Sie die Steueradern der einzelnen
Ventile an den Klemmen für die entsprechenden Stationen an.
Innengerät
Führen Sie das Trafokabel durch die Öffnung unten links am
Steuergerät, und schließen Sie die gelben Adern jeweils an einer der
Klemmen an, die mit AC gekennzeichnet sind. Schließen Sie die grüne
Ader an der GND-Klemme an.
Transformer
3 Wires
AC2
Yellow
AC1
Yellow
GND
Green
Connect the Two Yellow
Transformer Wires to
the Two AC Terminals
and the Green Wire to
the GND Terminal
4
Außengerät
Führen Sie das AC-Netzstromkabel und den Kabelkanal durch die
13-mm-Kabelkanalöffnung links unten am Gehäuse. Verbinden
Sie die Adern mit den Adern des Trafos, die sich in der Anschluss-
dose befinden. Internationale Modelle werden mit eingebauter
Anschlussleiste geliefert. Verwenden Sie zum Verlegen der Netzkabel
ausschließlich UL-zertifizierte 13-mm-Kabelkanal-Adapter mit
Außengewinde. Stecken Sie den Adapter in die ½"-Bohrung unten am
Steuergerät. Sichern Sie den Adapter im Gehäuse mit einer Mutter.
Valve 4
Valve 3
Valve 2
Valve 1
V
alve
Wires
V
alve Common Wire
HINWEIS: Die Arbeiten für den Netzan-
schluss dürfen nur von einem zugelasse-
nen Elektriker vorgenommen werden.
HOT
(BLACK)
NEUTRAL
(WHITE)
GROUND
(GREEN)
120 VAC
(Domestic Models)
½" Conduit
for AC Power
230 VAC
(International Models)
