Zusätzliche Einstellungen bei Verwendung von durch-
flusssensoren anderer Hersteller (OTHEr)
Die Durchflusssensoren der meisten anderen Marken
benötigen zur Kalibrierung zwei Eingaben: den K-Faktor
und den Offset (Ausgleichswert). Sie finden die korrekten
Werte in den Unterlagen des Sensorherstellers; sie hängen
von Art und Größe des Rohres ab.
1. Schlagen Sie die richtigen Werte für eine gegebene
Rohrgröße in den Unterlagen des Fremdherstellers
nach.

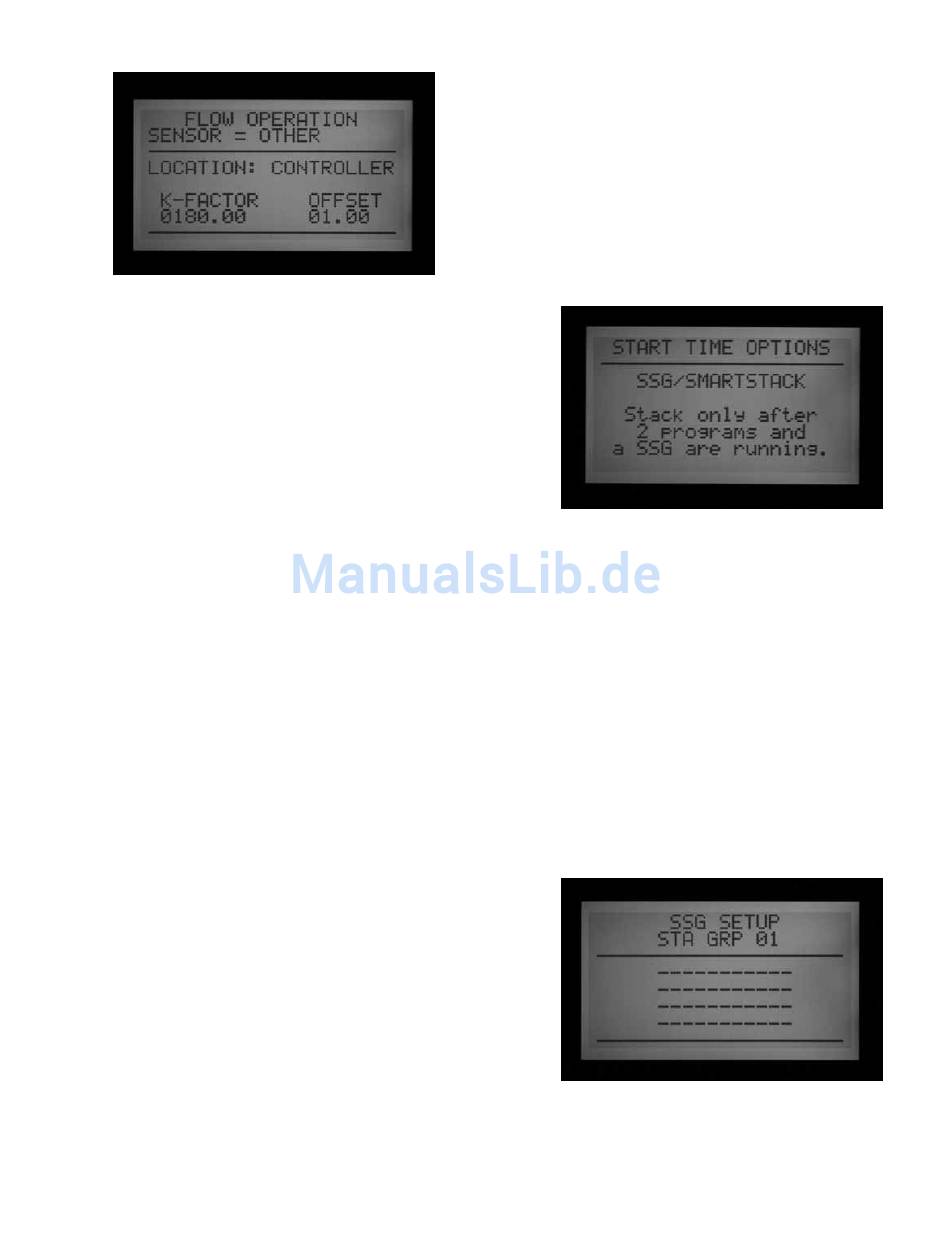

2. Wenn Other eingestellt ist, gehen Sie mit der Abwärt-
spfeiltaste zur Einstellung des K-Faktors.
3. Gehen Sie mit der Pfeiltaste nach rechts über die
Stellen hinweg, die Sie bei 0 belassen müssen.
4. Wo Veränderungen vorzunehmen sind, geben Sie
mit der Plus- bzw. Minustaste die Ziffer ein. Gehen
Sie zur nächsten Stelle und geben Sie die nächste
Ziffer ein, bis der korrekte K-Faktor angezeigt wird.
5. Gehen Sie mit der Abwärtspfeiltaste zur Einstellung
des Offsets (Ausgleichswertes) und stellen Sie die
korrekten Offsetwerte auf die gleiche Weise ein.
Wenn die richtigen Werte für K-Faktor und Offset
erscheinen, verlassen Sie die Wahlschalterposition, um
die Einstellungen zu speichern. Jetzt ist der Durchfluss-
sensor für die Rohrgröße geeicht.
SSG EINSTELLUNG (GRUPPE GLEICHZEITIG
BETRIEBENER STATIONEN)
Drehen Sie den Wahlschalter auf SET PROGRAM OVERLAP
OPTIONS (Programmüberlappungen einstellen)
Für mehr Informationen siehe EINSTELLUNG DER
FUNKTION PROGRAMMÜBERLAPPUNG
(SET PROGRAMM OVERLAP) auf Seite 38.
SSGs sind Gruppen aus zwei, drei oder vier elektrisch
zusammengeschalteten Stationen. Diese Stationen laufen
gemeinsam und werden als eine Einheit programmiert.
An einem ACC-Steuergerät können Sie bis zu 20 SSGs
anlegen.
Mit dieser leistungsstarken Funktion können Sie Durch-
flussmengen ausgleichen, Bewässerungszeiten verkürzen,
die Programmierung vereinfachen und die Ausführung
gemeinsamer Aufgaben beschleunigen. SSGs lassen sich
52
in automatische oder in individuelle manuelle Programme
einfügen; Sie können sie am Steuergerät jederzeit manuell
starten. Zur Vereinfachung können Sie diesen Gruppen
auch Namen zuteilen.
Für den Betrieb eines ACC-Steuergerätes sind aber keine
SSGs erforderlich. Sie sind vielmehr eine wertvolle
Extrafunktion für den erfahrenen Anwender.
Für mehr Informationen siehe SSG-Regeln auf Seite 54.
SSGs anlegen und verwenden: Hierzu müssen Sie
zunächst das Steuergerät in die Betriebsart SSG/
Smartstack stellen.
1. Stellen Sie den Wahlschalter auf SET PROGRAM
OVERLAP OPTIONS (Programmüberlappungen
einstellen).
2. Wählen Sie mit der Plus- und Minustaste die
Betriebsart SSG/SmartStack.
3. Speichern Sie die Einstellungen, indem Sie den
Wahlschalter in eine andere Position drehen.
4. Halten Sie die Informationstaste gedrückt und drehen
Sie den Wahlschalter zurück auf SET PROGRAM
OVERLAP OPTIONS (Programmüberlappungen
einstellen).
5. Lassen Sie die Informationstaste los; der SSG-Ein-
stellungsbildschirm erscheint.
6. Die erste mögliche SSG wird als STA GRP 01
angezeigt; es erscheinen vier Zeilen (gestrichelte
Zeilen bei einer Neuinstallation, Stationsnum-
mern bei bereits programmierten Stationen). Jede
Zeile steht für eine Station, also ein mögliches
SSG-Mitglied.
