erWeIterte funktIonen
konfigurieren von durchflusssensoren anderer hersteller
Zum Konfigurieren von Durchflusssensoren anderer Hersteller wählen Sie
die Optionen Benutzerdefiniert 1, 2 oder 3. Wenn Sie die benutzerdefinierte
Option ausgewählt haben, drücken Sie die Taste ►. Im Steuergerät können
Sie die Werte für K-Faktor und Offset eingeben, die von den Herstellern der
Durchflusssensoren angegeben werden. Informationen über kompatible
Durchflusssensoren erhalten Sie bei Hunter.

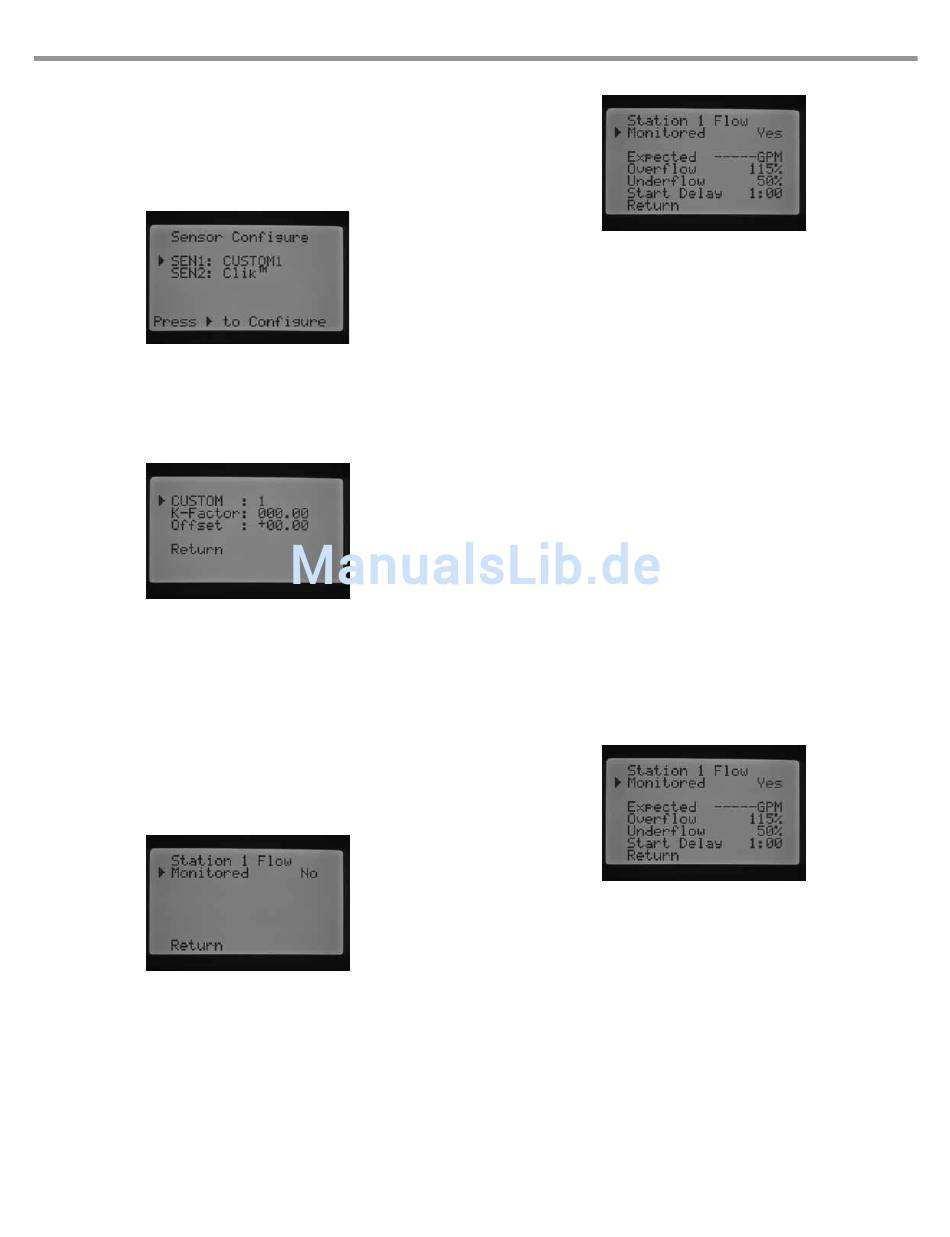

Mit den Tasten ▲, ▼, ◄ und ► können Sie auf den Bildschirmen "Anderer",
"K-Faktor" und "Offset" navigieren. Wenn der Cursor eine Zahl erreicht,
blinkt diese. Der Zahlenwert kann dann mit den Tasten + / - erhöht oder
verringert werden. Wenn Sie K-Faktor und Offset des Durchflusssensors nach
den Herstellerangaben eingegeben haben, kehren Sie mit der Taste ▼ zum
Bildschirm Sensorenkonfiguration zurück.
Wenn Sie unter Sensorenkonfiguration einen HFS-Sensor ausgewählt
und programmiert haben, wird auf dem Display unter BETRIEB die
Durchflussmenge an der bewässernden Station blinkend angezeigt. Wenn
der Durchfluss der Station nicht vom Steuergerät „gelernt" oder die Station
nicht für die Durchflussüberwachung aktiviert wurde (siehe Abschnitte
„Durchflussüberwachung" und „Manueller Betrieb"), wird im Display
ein Gesamtdurchfluss von 0,0 LPM angezeigt, da als Sensor der HFS
ausgewählt wurde.
durchflussüberwachung
Mit dieser Funktion können Sie die Durchflussüberwachung für die
einzelnen Stationen einrichten. Sie können im Steuergerät die Stationen mit
oder ohne Durchflussüberwachung programmieren.
1.
Stellen Sie den Drehschalter auf ERWEITERTE FUNKTIONEN.
Navigieren Sie mit ▲ und ▼ zu DURCHFLUSSÜBERWACHUNG, und
drücken Sie die Taste +, um diese Option auszuwählen.
Wählen Sie mit den Tasten ◄ und ► die Station aus, die Sie
2.
programmieren möchten.
3.
Der Cursor befindet sich neben der Option Überwacht. Aktivieren
oder deaktivieren Sie die Durchflussüberwachung mit den Tasten + / -.
Wenn die Durchflussüberwachung aktiviert ist (Einstellung Ja), können Sie
bestimmte Eigenschaften für die Durchflussüberwachung an den einzelnen
Stationen einstellen. Sobald die Station aktiviert ist, wird ein neuer
Bildschirm mit folgenden Optionen angezeigt:
•
Erwarteter durchfluss: Erwartete Durchflussmenge an der Station in
Gallonen pro Minute (GPM ) oder Liter pro Minute (LPM).
überfluss: Kann auf einen Wert zwischen 110 % und 300 % des
•
erwarteten Durchflusses eingestellt werden. Wenn der Durchfluss
während des Betriebs das Überflusslimit überschreitet, wird das System
vom Steuergerät abgeschaltet und einem Diagnosetest unterzogen.
Beispiel: Beträgt der erwartete Durchfluss 20 LPM, und der Überfluss ist
auf 115 % eingestellt, muss der erwartete Durchfluss um 15 % (3 LPM)
überschritten werden. Zur Auslösung eines Überflussalarms muss die
Station also einen Gesamtdurchfluss von 23 LPM aufweisen.
•
unterfluss: Kann auf einen Wert zwischen 10 % und 100 % des
erwarteten Durchflusses eingestellt werden. Wenn der Durchfluss
während des Betriebs unterhalb des Unterflusslimits liegt, wird das
System vom Steuergerät abgeschaltet. Beispiel: Beträgt der erwartete
Durchfluss 20 LPM, und der Unterfluss ist auf 50 % eingestellt, muss
der erwartete Durchfluss um 50 % (10 LPM) unterschritten werden.
Zur Auslösung eines Unterflussalarms muss die Station also einen
Gesamtdurchfluss von 10 LPM aufweisen.
•
Startverzögerung: Kann auf einen Wert zwischen 5 Sekunden und
10 Minuten eingestellt werden. Die Startverzögerung verhindert, dass
sich das System bei fehlerhaften Durchflusswerten in der Hauptleitung
frühzeitig abschaltet. Die Systemabschaltung erfolgt erst nach Ablauf
der Verzögerung. Das System hat somit die Möglichkeit, sich bei Über-
oder Unterflussbedingungen zu stabilisieren, bevor eine Abschaltung
ausgelöst wird.
Nach dem Aktivieren der Station drücken Sie die Taste ▼, um eine der
genannten Funktionen auszuwählen. Wenn der Cursor ► auf die Durch-
flusseigenschaften zeigt, stellen Sie mit den Tasten + / - den gewünschten
Wert ein.
Ist die Durchflussüberwachung für eine bestimmte Station aktiviert, werden
die werkseitig eingestellten Werte angezeigt. Der erwartete Durchflusswert
bleibt frei, da der Lernvorgang noch nicht stattgefunden hat. Sie finden die
Informationen zum Lernvorgang unter „Manueller Betrieb" im Abschnitt
„Erwarteten Durchfluss lernen". Die Werkseinstellungen lauten für
Überfluss = 115 %, Unterfluss = 50 %, Startverzögerung = 1 Minute.
Die Durchflussüberwachung muss programmiert werden, damit das
Steuergerät „weiß", welche Stationen überwacht werden. Zur vollständigen
Konfiguration der Durchflussüberwachung sind noch weitere wichtige
Schritte erforderlich. Am Bildschirm Sensorenkonfiguration muss ein
Durchflusssensor zugewiesen werden. Außerdem muss das Steuergerät
die Durchflusswerte der überwachten Stationen „lernen". Erst nach diesen
Schritten ist die Durchflussüberwachung möglich.
Nach dem Aktivieren einer Station für die Durchflussüberwachung
vergewissern Sie sich, dass die Durchflussstatus-LED für diese Station auf
dem Systemstatus-Dashboard aktiv wird. Wenn die anderen Komponenten
für die Durchflussüberwachung noch nicht programmiert sind und der
Durchfluss der Station aktiviert wurde, leuchtet diese Durchflussstatus-LED
