Wichtige Verbindungen und Tipps

Wichtige Verbindungen und Tipps

BEDIENFRONT

Als „Bedienfront" wird bei Hunter das umschlossene,
abnehmbare Bedienfeld und der Displayaufbau bezeichnet.
Es enthält sozusagen das Gehirn und die Erinnerung des
Steuergeräts.

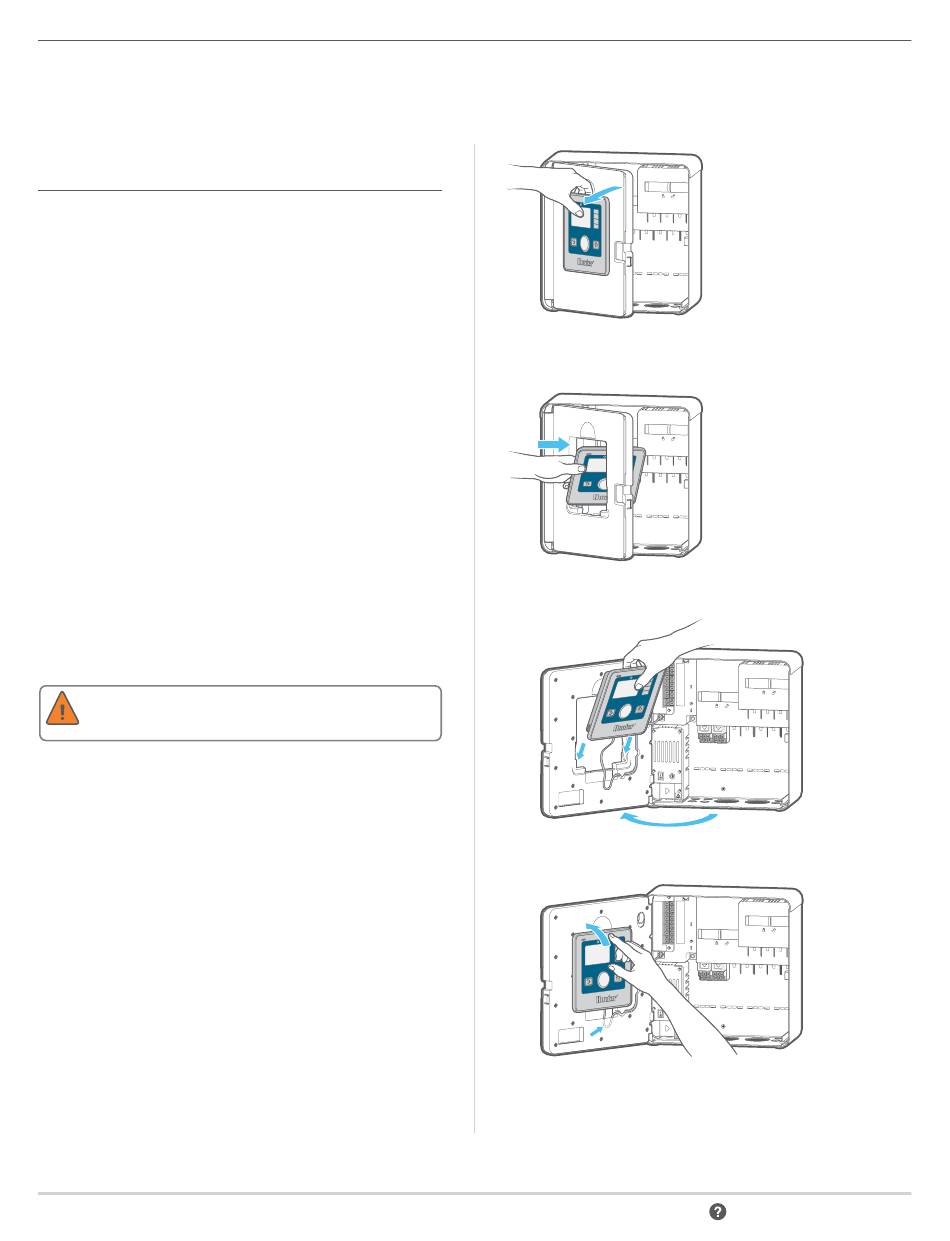

UMDREHEN DER BEDIENFRONT

Die ACC2 Bedienfront und das Steuergerät können im
Abdeckungsrahmen umgedreht werden, sodass es
bei geöffneter Tür und mit Blick auf die Module und
Verkabelungen bedient werden kann.
1. Ziehen Sie die Bedienfront vom Frontrahmen weg.
2.
Die Bedienfront wird durch einen Magneten gehalten.
3. Führen Sie die Bedienfront durch den Frontrahmen.
4. Schieben Sie die Bedienfront wie in der Abbildung in die
Rückseite des Frontrahmens.
5. Neigen Sie die Bedienfront in die richtige Position, bis der
Magnet einrastet. Verstauen Sie das Flachbandkabel in der
zugehörigen Tasche.
Sobald die Bedienfront erkennt, dass sie umgedreht
wurde, wechselt sie automatisch zum Diagnosebildschirm,
Modulinformationen. Von diesem Display aus können Sie zu
jedem anderen Bildschirm navigieren, unter anderem in den
Programmierungs- und manuellen Betrieb.
Unabhängig von der Position der Bedienfront kann das
Steuergerät die automatische Beregnung ausführen.
4
①
②
③
④
hunter.direct/ACC2help
