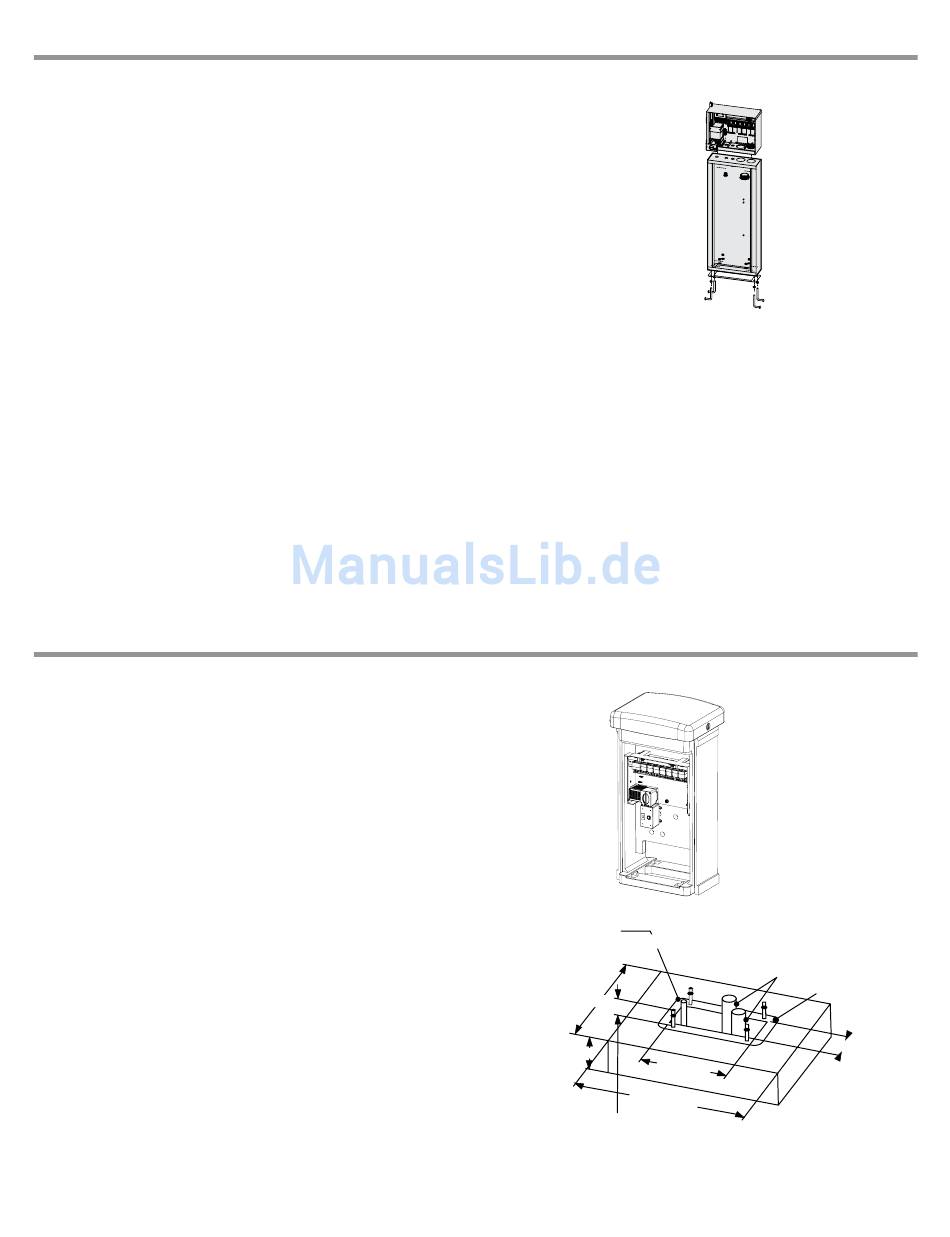

montage des steuergeräts (metallsockel)
sockelmontage für metallgehäuse
anforderungen an den Installationsort: A) Bei Gebäudeinstalla-
tionen muss ein Schutzschalter bzw. Leistungsschalter integriert sein.
B) Der Schutzschalter bzw. Leistungsschalter muss in unmittelbarer
Nähe des Steuergeräts und für den Bediener leicht erreichbar sein. C)
Der Schutzschalter bzw. Leistungsschalter muss als Trenngerät für das
Steuergerät markiert sein. D) Der Schutzschalter bzw. Leistungsschalter
muss die Normen IEC 60947-1 und IEC 60947-3 erfüllen.
Wählen Sie für das Steuergerät einen leicht zugänglichen Ort aus, der
sich in unmittelbarer Nähe einer Stromquelle mit 120 VAC (10 A) oder
230/240 VAC (5 A) befindet.
1.
Stellen Sie anhand der dem Steuergerät beiliegenden Installationsan-
weisungen eine Betonschalung her. Lassen Sie den Kabelkanal 50 mm
über der Betonfläche überstehen.
2.
Setzen Sie die Montageschablone zusammen. Drehen Sie auf die vier
J-Bolzen jeweils eine Mutter, und schieben Sie die Bolzen durch die
Schablone. Befestigen Sie die J-Bolzen mit Unterlegscheiben und
Muttern an der Schablone. Dabei sollten über den Muttern 64 mm
Gewinde überstehen.
3.
Richten Sie die Montageschablone waagerecht aus, bevor der Beton
aushärtet. Wenn die Fläche uneben ist, kann sich der Sockel verziehen,
so dass die Türen nicht dicht abschließen.
4.
Lassen Sie den Beton mindestens 24 Stunden aushärten. Nachdem
der Beton ausgehärtet ist, entfernen Sie die Muttern und Unterlegs-
cheiben von den J-Bolzen, und schieben Sie dann den Sockel über die
Bolzen. Sichern Sie den Sockel mit den Unterlegscheiben und Muttern
an den Bolzen.
montage des steuergeräts (kunststoffsockel)
montage des kunststoffsockels
anforderungen an den Installationsort: A) Bei Gebäudeinstalla-
tionen muss ein Schutzschalter bzw. Leistungsschalter integriert sein.
B) Der Schutzschalter bzw. Leistungsschalter muss in unmittelbarer
Nähe des Steuergeräts und für den Bediener leicht erreichbar sein. C)
Der Schutzschalter bzw. Leistungsschalter muss als Trenngerät für das
Steuergerät markiert sein. D) Der Schutzschalter bzw. Leistungsschalter
muss die Normen IEC 60947-1 und IEC 60947-3 erfüllen.
Wählen Sie für das Steuergerät einen leicht zugänglichen Ort aus, der
sich in unmittelbarer Nähe einer Stromquelle mit 120 VAC (10 A) oder
230/240 VAC (5 A) befindet.
1.
Stellen Sie anhand der dem Steuergerät beiliegenden Installationsan-
weisungen eine Betonschalung her. Lassen Sie den Kabelkanal 50 mm
über der Betonfläche überstehen.
2.
Setzen Sie die Montageschablone zusammen. Drehen Sie auf die vier
J-Bolzen jeweils eine Mutter, und schieben Sie die Bolzen durch die
Schablone. Befestigen Sie die J-Bolzen mit Unterlegscheiben und
Muttern an der Schablone. Dabei sollten über den Muttern 64 mm
Gewinde überstehen.
3.
Richten Sie die Montageschablone waagerecht aus, bevor der
Beton aushärtet. Für Kunststoffsockel ist eine glatte Montagefläche
erforderlich. Wenn die Fläche uneben ist, kann sich der Sockel
verziehen, so dass die Türen nicht dicht abschließen.
4.
Lassen Sie den Beton mindestens 24 Stunden aushärten. Nachdem
der Beton ausgehärtet ist, entfernen Sie die Muttern und Unterlegs-
cheiben von den J-Bolzen, und schieben Sie dann den Sockel über die
Bolzen. Sichern Sie den Sockel mit den Unterlegscheiben und Muttern
an den Bolzen.
Kabelkanalmutter, 13 mm
Kabelkanalmutter, 13 mm
Unterlegscheibe (4 Stk.), 20 mm
³∕
" Befestigungsmutter (8 Stk.), 9,5 mm
8
³∕
" Befestigungsmutter (8 Stk.), 9,5 mm
8
5.
Entfernen Sie Tür und Bedienfront des I-CORE, und befestigen Sie das
Metallgehäuse des I-CORE mit dem beiliegenden Befestigungsmate-
rial am Sockel.
6.
Setzen Sie nun zuerst die Tür des Sockels wieder ein, dann die
Bedienfront des Steuergeräts und die Gehäusetür. Die Tür des Sockels
kann bei geschlossener Gehäusetür nicht entfernt oder eingesetzt
werden.
Stromführende AC-
Ader S/P (max. 7,6 cm über Betonfläche)
min. 53 cm
10 cm
min. 66 cm
Gewindelänge min. 6,4 cm
über Betonfläche
Kabelkanalmutter, 50 mm
Kabelkanalmutter, 50 mm
Montageplatte
Feldverdrahtung
(max. 7,6 cm über Betonfläche)
Schablone
12,7 cm
31,8 cm
5
