Startablauf

Die Startsequenz der AGC ist für die Funktion 'close before excitation' geändert. Die folgenden Parameter
müssen eingestellt werden:
Menü Beschreibung
2251 Drehzahlgrenz-
wert für Gs
schließen
2252 Verzögerung
2253 Ausgang A
2255 Enable
Engine RPM
1500 RPM
1350 RPM
400 RPM
Close GB

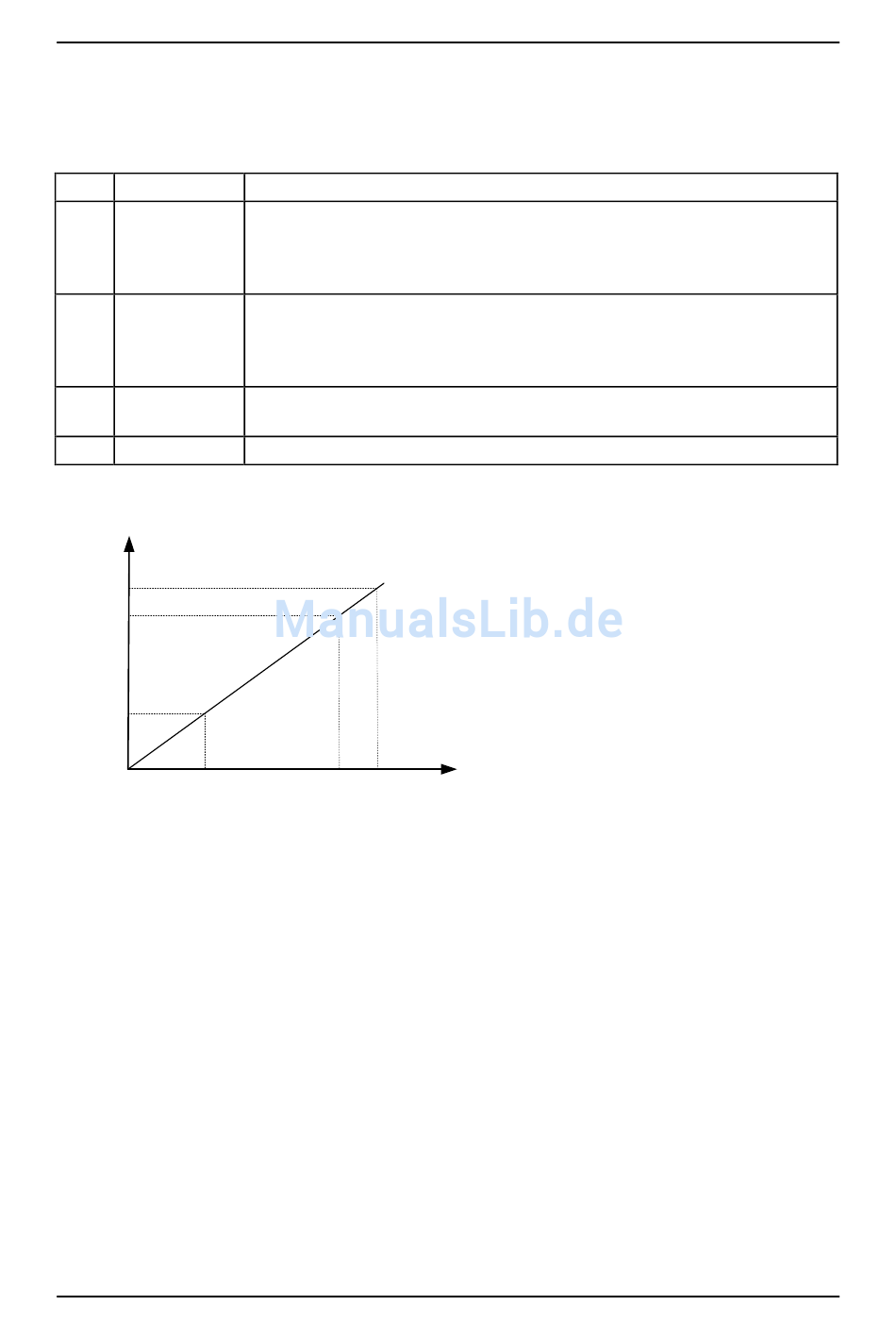

Das Diagramm zeigt das Schließen des Generatorschalters bei 400 UpM. Sobald das Aggregat den Grenz-
wert (Menü 2263 /1450 UpM) erreicht, wird die Erregung eingeschaltet.

Schaltersequenz

Die Funktion 'GB close before start' ist in den folgenden drei Applikationen möglich:
1. AGC - Einzelaggregat
2. AGC - mit Power-Management - ohne Kuppelschalter
3. AGC - mit Power-Management - mit Kuppelschalter
In einer Applikation mit Kuppelschalter ist in Menü 2261 einzustellen, ob nur der Gs oder der Gs und auch
der Ks geschlossen werden müssen.
DEIF A/S
Anmerkung
Der Generatorschalter wird bei eingestellter Drehzahl geschlossen. Der Einstell-
bereich ist 0-400 UpM. Bei Einstellung 0 wird der Generatorschalter mit dem
Startbefehl geschlossen.
Im Beispiel sind 400 UpM eingestellt.
Das Aggregat muss den Sollwert (Menü 2263) während der eingestellten Zeit er-
reichen.
Ist die Zeit abgelaufen und die Drehzahl über dem Sollwert, wird die Erregung
gestartet. Ist die Drehzahl unter dem Sollwert, wird der Gs ausgeschaltet.
Wählen Sie den Relaisausgang für die Erregung.
Konfigurieren Sie das Relais als 'limit relay' in der E/A-Einstellung.
Aktivieren Sie die Funktion 'Close before excitation'.
Start
RPM
NOM
excitation
time
Synchronisation
