U-Droop-Beispiel

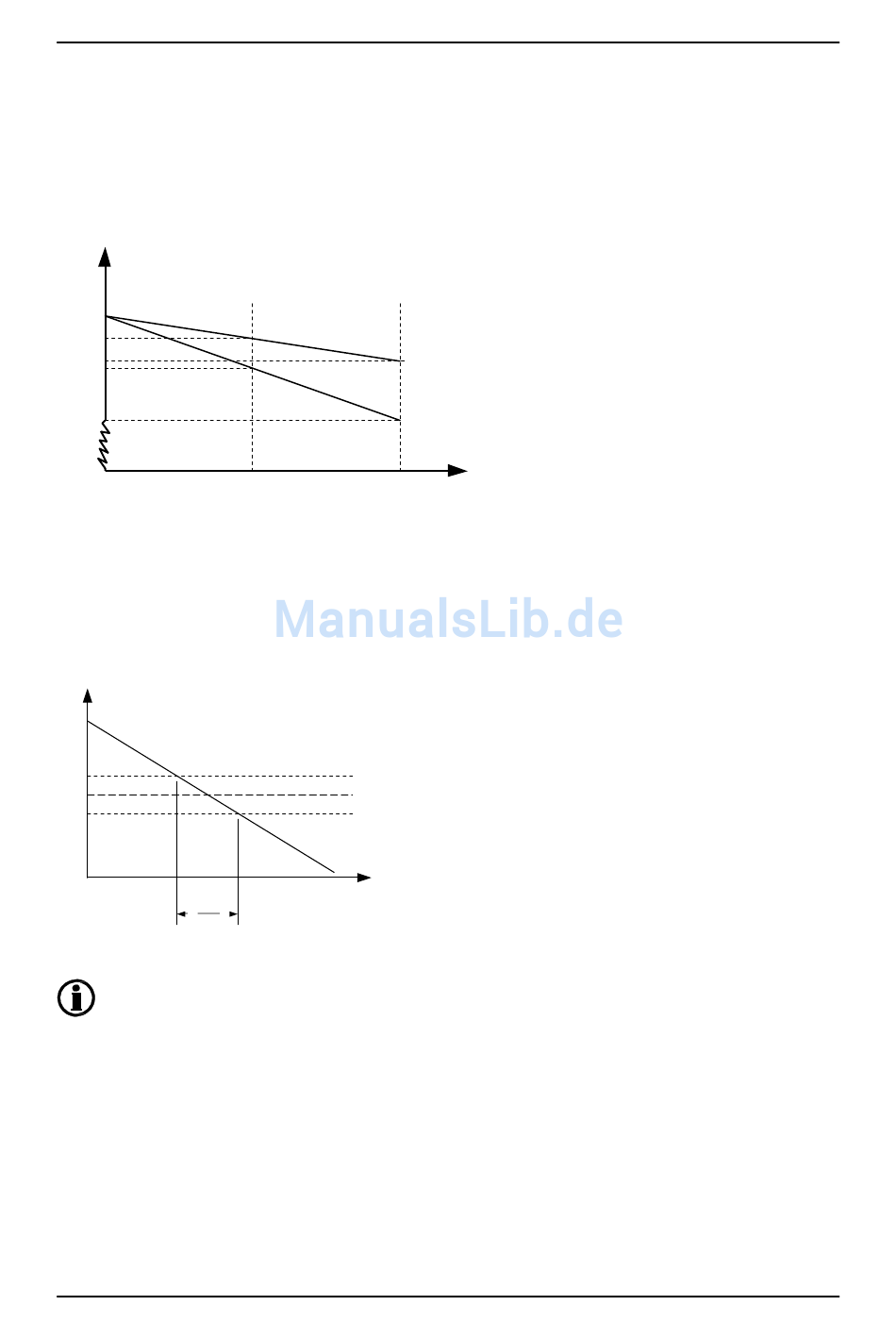

Das folgende Diagramm zeigt einen Generator mit einer U-Droop-Einstellung von 4 % und 10 % im Verhält-
nis zur Blindleistung, Q (kVAr). Wie das Beispiel zeigt, fällt die Spannung, sobald die Last zunimmt. Das Prin-
zip ist dasselbe mit parallelen Aggregaten, wo die Aggregate den Droop zur Lastverteilung verwenden und
die Spannung/frequenz entsprechend abfällt.
U [V]
400
380
360
0
0

Einstellung hoher Droop

Zur Illustration der Wirkung einer hohen Droop-Einstellung zeigt das Diagramm unten, wie eine Frequenzän-
derung eine Änderung der Last bewirkt. Das Prinzip ist dasselbe bei der Spannungsregelung. Die Lastände-
rung ist mit ΔP angegeben.
Freq (Hz)
f
NOM
∆ P
Dies kann verwendet werden, wenn der Generator mit Grundlast laufen muss.

Einstellung niedriger Droop

Zur Illustration der Wirkung einer niedrigen Droop-Einstellung zeigt das Diagramm unten, wie eine Frequenz-
änderung eine Änderung der Last bewirkt. Das Prinzip ist dasselbe bei der Spannungsregelung. Die Lastän-
derung ist mit ΔP angegeben.
DEIF A/S
50% 100%
P(kW)
4% droop
10% droop
% Q [kVAr]
