Beschreibung:

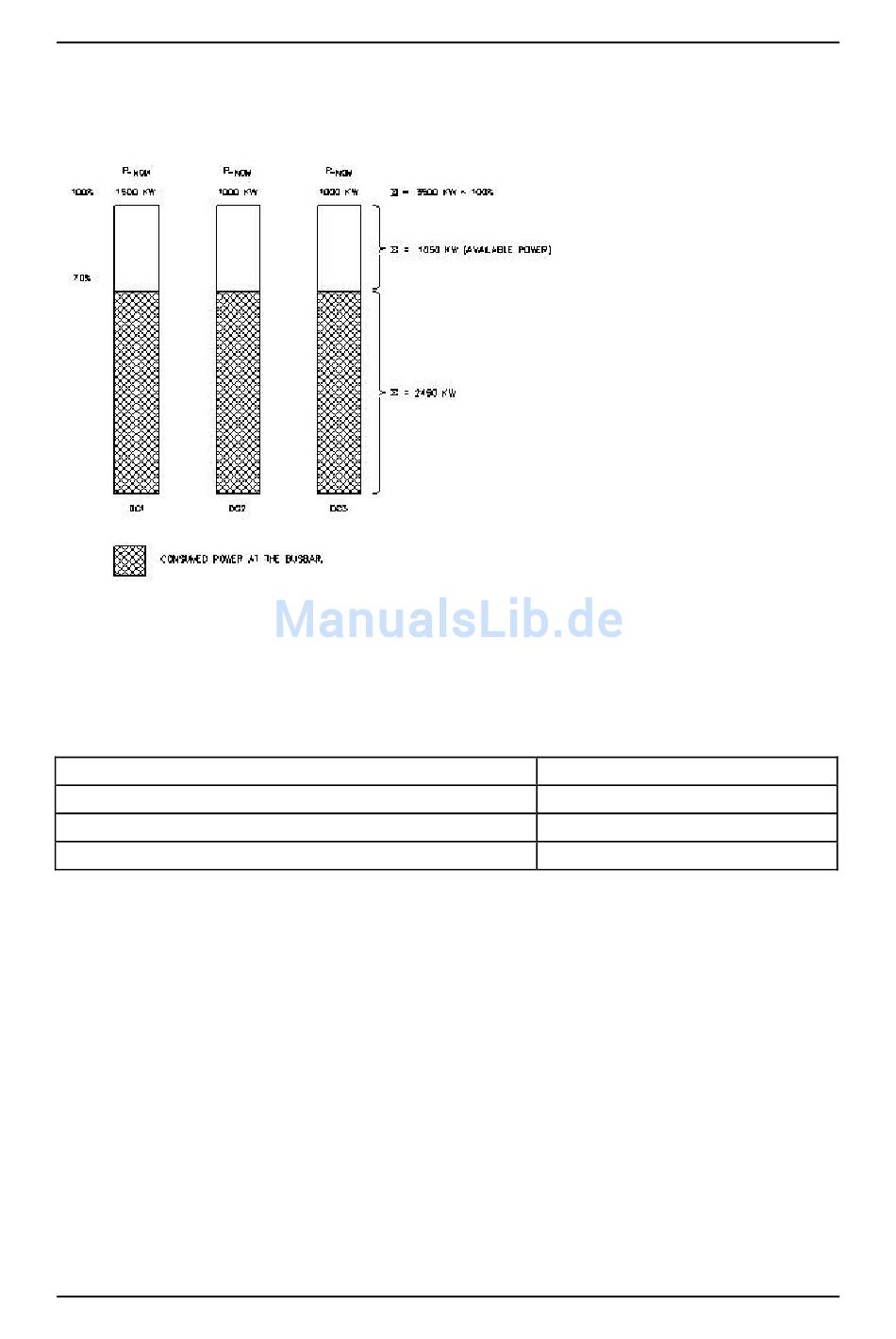

Diese Zeichnung illustriert die verwendete Terminologie.
Nennleistung
Das ist die Nennleistung des Aggregates laut Hersteller (Typenschild).
Gesamtleistung:
Die Gesamtleistung ist die Summe der Leistung aller Aggregate im Verbund. Im Beispiel besteht die Anlage
aus drei Aggregaten (DG1-3):
DG 1 =
DG 2 =
DG 3 =
Gesamtleistung
Erzeugte Wirkleistung:
Dies ist die existierende Belastung der Sammelschiene. In diesem Beispiel ist es der gestrichelte Bereich, in
Summe 2450 kW.
Verfügbare Leistung:
Die verfügbare Leistung ist die Differenz zwischen der Gesamtleistung der einspeisenden Aggregate und der
aktuell erzeugten Leistung.
Im Beispiel besteht die Anlage aus drei Aggregaten mit einer Gesamtleistung von 3500 kW. Die verbrauchte
Leistung beträgt 2450 kW. Somit ergibt sich aus PTOTAL = 3500 kW und PPRODULZIERT = 2450 kW die
verfügbare Leistung PVERFÜGBAR = 1050 kW. 1050 kW können also noch aufgeschaltet werden, ohne die
Anlage zu überlasten.
DEIF A/S
Power Management
1500 kW
1000 kW
1000 kW
3500 kW
