Es ist nun möglich zu wählen, ob die CANbus-Leitung PM CAN primär oder PM CAN sekundär genannt wird.
Es macht keinen Unterschied, welche ausgewählt wird, solange es in allen Steuerungen gleich ist. In diesem
Beispiel wird PM CAN sekundär ausgewählt. Es ist dann erforderlich, in allen Steuerungen zu Parameter
7840 zu gehen und den entsprechenden CAN-Port auf PM CAN sekundär einzustellen.
Es wurde nun gezeigt, wie die verschiedenen Steuerungen in einer Applikation kombiniert werden können.
Danach benötigen alle Steuerungen eine interne Kommunikations-ID. Dies wird in Parameter 7530 in allen
Reglern eingestellt. Die verschiedenen Reglerarten bekommen verschiedene ID-Nummern. Die verfügbaren
IDs sind in der unten stehenden Tabelle angeführt
Typ Steuerung
Aggregat AGC-4 mit Option G5, G4 oder G8
AGC 242, AGC 243 oder AGC 243
MAINS AGC-4 mit Option G5
AGC 245 oder AGC 246
AGC 145 oder AGC 146
SKS AGC-4 mit Option G5 oder G4
AGC 244
Jede ID darf nur einmal vergeben werden.
In den Beispielen sind die gewählten IDs wie folgt:
Dieselgeneratorset 1 - ID 1
Dieselgeneratorset 2 - ID 2
MAINS 17 - ID 17
MAINS 18 - ID 18
SKS - ID 33
Die gewählten IDs werden in Parameter 7530 in allen Steuerungen eingestellt. Jetzt ist es möglich, die Utility-
Software zu verwenden und das tatsächliche Applikationsdesign für die Steuerungen zu erstellen. Die Regler
müssen das Applikationsdesign kennen, um korrekt in verschiedenen automatischen Sequenzen zu
funktionieren.

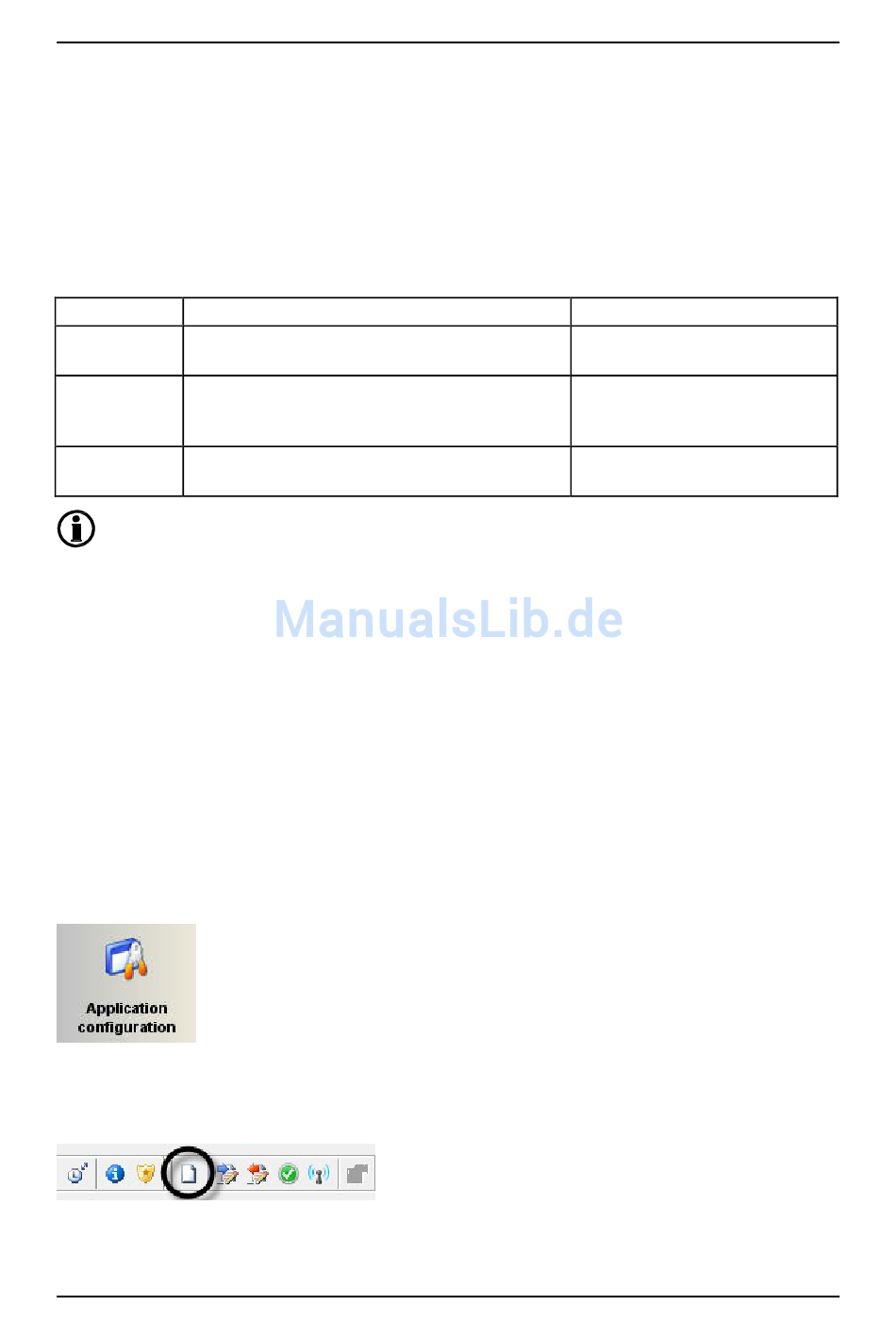

Um bei der Verbindung mit einer Steuerung die Applikationskonfiguration mit der Utility-Software
einzugeben, drücken Sie die Registerkarte Applikationskonfiguration in der linken unteren Ecke. Die
Registerkarte sieht wie folgt aus:
Ein leeres Fenster erscheint. Um ein Applikationsdesign für den Regler zu erstellen, drücken Sie die unten
gezeigte Taste Neue Anlagenkonfiguration.
DEIF A/S
Power Management
Verfügbare IDs (7530)
1-16
17-32
33-40
