AGC 200 DRH 4189341022 DE Beschreibung der Funktionen
Dies bedeutet für 1511 mit Einstellung 4.1 %, das eine Spannungsdifferenz von 31V zulässig ist. Ein
höherer Wert führt zur Auslösung.
In diesem Beispiel wurde die Außenleiterspannung verwendet. Dies ist die Werkseinstellung, kann aber
auf Strangspannung in Parameter 1201 umgestellt werden (Erklärung hierzu erfolgt später).
Das Ändern von Parameter 1201 hat Einfluss auf weitere Funktionen.
In Parameter 1512 kann der Timer und in 1515 die Funktion eingeschaltet werden. 1516 legt die
Fehlerklasse fest, die Relais werden in 1513 und 1514 justiert.
Übererregung
Sind große induktive Lasten mit dem Generator verbunden, kann es zur Übererregung kommen.
Übererregung kann die Wicklungen überhitzen und über die Zeit zu Fehlern führen. Auch schneller
Wechsel von induktiver zu kapazitiver Belastung sowie der Ausfall eines Erregers in einer
Inselparallelapplikation kann zur Übererregung führen. Um die Funktion korrekt einzustellen, wird das
Betriebsdiagramm des verwendeten Generators benötigt.

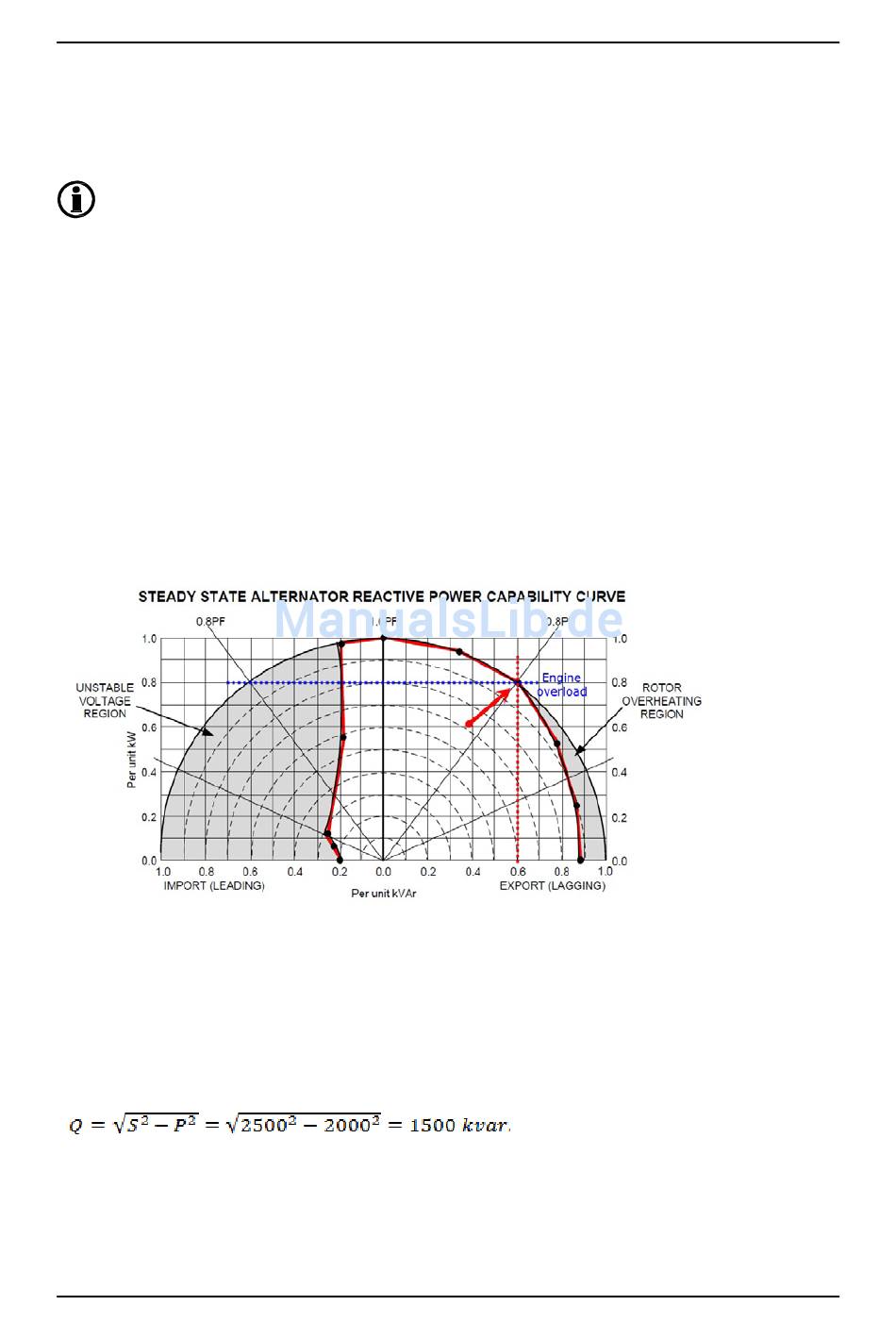

Ein Beispieldiagramm wird hier zur Erklärung verwendet:
Ein Beispiel erläutert die Einstellungen.
Beispiel: Die Motorleistung beträgt 2000kW, die Generatorleistung 2500kVA. Die Motorleistung wird durch
die blau gestrichelte Linie repräsentiert, die Generatorleistung ist der äußere Kreis. Für die Schutzfunktion
sollte ein bestimmter Punkt definiert werden. Dies ist der Schnittpunkt zwischen Motor- und Generator-
leistung, hier mit dem roten Pfeil markiert.
Q wird für die Berechnung des Prozentwertes in Parameter 1531 verwendet. Die Berechnung erfolgt wie
folgt: (Q/P)*100=(1500/2000)*100=75%. Wird 1531 auf 75% eingestellt, darf das Aggregat immer
1500kvar exportieren. Die 75% werden mit der rot gepunkteten Linie dargestellt. Der Timer für den Alarm
wird in 1532 eingestellt.
