In diesem Beispiel besteht die Applikation nur aus AGC-4-Geräten. Die Applikation ist eine H-Schaltung mit
zwei MAINS, zwei Aggregaten und einer SKS. Die Applikation hat nur eine CANbus-Leitung zwischen den
Geräten. Die CANbus-Leitung führt zu den in der unten stehenden Tabelle aufgeführten Klemmennummern.
Steuerung
Aggregat 1 - AGC-4
Aggregat 2 - AGC-4
MAINS 17 - AGC-4
MAINS 18 - AGC-4
SKS 33 - AGC-4
Es ist nun möglich zu wählen, ob die CANbus-Leitung PM CAN primär oder PM CAN sekundär genannt wird.
Wenn die Applikation nur über eine CANbus-Leitung verfügt, macht es keinen Unterschied, solange es bei
allen Steuerungen gleich ist. In diesem Beispiel wird PM CAN primär ausgewählt. Es ist dann erforderlich, in
allen Reglern zu Parameter 7840 zu gehen und den entsprechenden CAN-Port auf PM CAN primär
einzustellen.
Es ist auf der AGC-4 auch möglich, die CAN-Ports zu mischen, aber nur auf Reglern mit neuerer Software
(ab 4.5x.x). So ist es möglich, eine Applikation mit den in der unten stehenden Tabelle aufgeführten CAN-
Leitungen aufzusetzen:
Steuerung
Aggregat 1 - AGC-4
Aggregat 2 - AGC-4
MAINS 17 - AGC-4
MAINS 18 - AGC-4
SKS 33 - AGC-4
Die Reihenfolge der CAN-Ports ist nicht wichtig, solange die Einstellungen in den Reglern korrekt sind. Aber
es wird stets empfohlen, denselben CAN-Port auf jedem Regler zu verwenden. Das kann bei der Störungsbe-
hebung hilfreich sein und die Inbetriebnahme vereinfachen. Im letzten Beispiel ist es unwichtig, ob PM CAN
primär oder PM CAN sekundär ausgewählt wird. Die Funktionsweise ist gleich. Es ist nur wichtig, dass PM
CAN primär in allen Steuerungen bzw. PM CAN sekundär in allen Reglern ausgewählt wird.

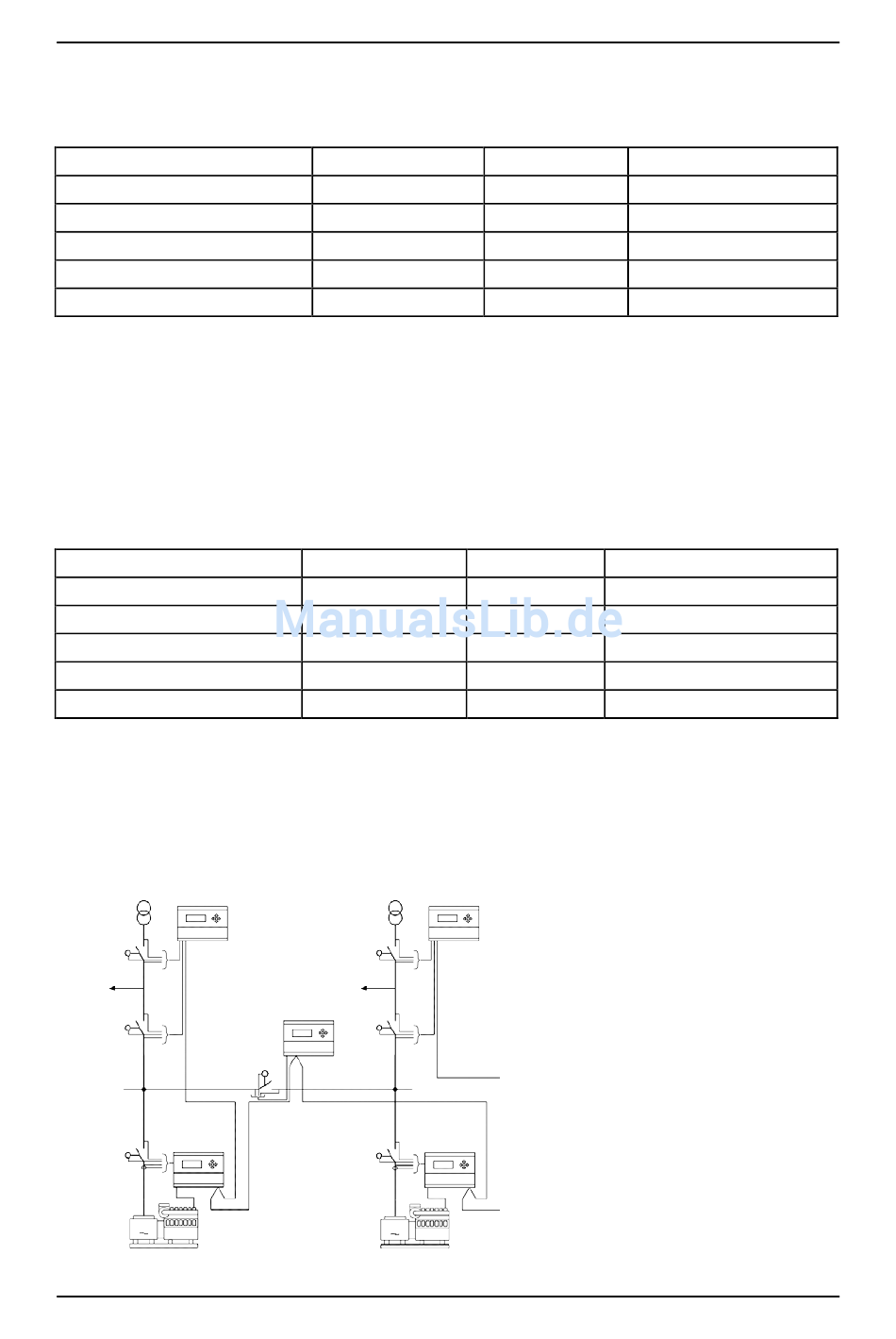

Beispiel mit AGC-200-Geräten:
AGC
MB1
Loa
TB
Busb
GB
AGC
G
Diesel genera tor set 1
DEIF A/S
Klemme Nr.
A1 und A3
A1 und A3
A1 und A3
A1 und A3
A1 und A3
Klemme Nr.
A1 und A3
B1 und B3
A1 und A3
B1 und B3
A1 und A3
MB1
Loa
TB
AGC
BTB
CANb
GB
G
Diesel generator set 2
CAN-Port
A
A
A
A
A
CAN-Port
A
B
A
B
A
AGC
AGC
Power Management
CAN-Protokoll
PM CAN primär
PM CAN primär
PM CAN primär
PM CAN primär
PM CAN primär
CAN-Protokoll
PM CAN sekundär
PM CAN sekundär
PM CAN sekundär
PM CAN sekundär
PM CAN sekundär
