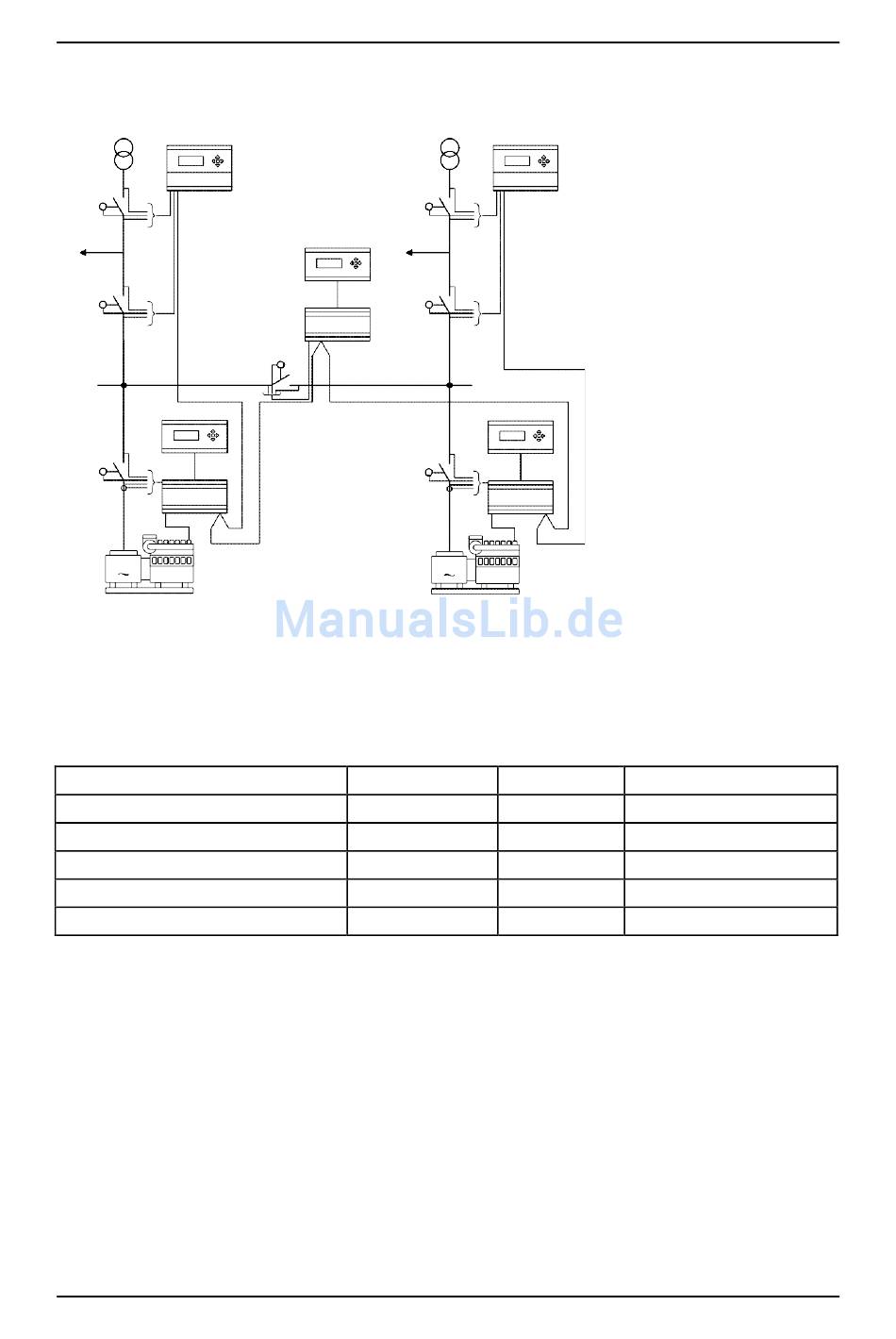

Beispiel mit AGC-4- und AGC 100-Geräten:
AGC 145/146
MB17
Loa d
TB 17
Busbar
GB 1
AGC4
G
Diesel genera tor set 1
In diesem Beispiel besteht die Applikation aus einer Mischung von AGC 100 und AGC-4-Geräten. Die
Applikation ist eine H-Schaltung mit zwei MAINS, zwei Aggregaten und einer SKS. Die Applikation hat nur
eine CANbus-Leitung zwischen den Geräten. Die CANbus-Leitung führt zu den in der unten stehenden
Tabelle aufgeführten Klemmennummern.
Steuerung
Aggregat 1 - AGC-4
Aggregat 2 - AGC-4
MAINS 17 - AGC-145/146
MAINS 18 - AGC-145/146
SKS 33 - AGC-4
Es ist nun möglich zu wählen, ob die CANbus-Leitung PM CAN primär oder PM CAN sekundär genannt wird.
Es macht keinen Unterschied, welche ausgewählt wird, solange es in allen Steuerungen gleich ist. In diesem
Beispiel wird PM CAN sekundär ausgewählt. Es ist dann erforderlich, in allen Steuerungen zu Parameter
7840 zu gehen und den entsprechenden CAN-Port auf PM CAN sekundär einzustellen.
DEIF A/S
AGC4
BTB 33
CANbus
Klemme Nr.
B1 und B3
B1 und B3
53 und 55
53 und 55
A1 und A3
AGC 145/146
MB18
Loa d
TB 18
GB 2
AGC 4
G
Diesel genera tor set 2
CAN-Port
B
B
A
A
A
Power Management
CAN-Protokoll
PM CAN sekundär
PM CAN sekundär
PM CAN sekundär
PM CAN sekundär
PM CAN sekundär
